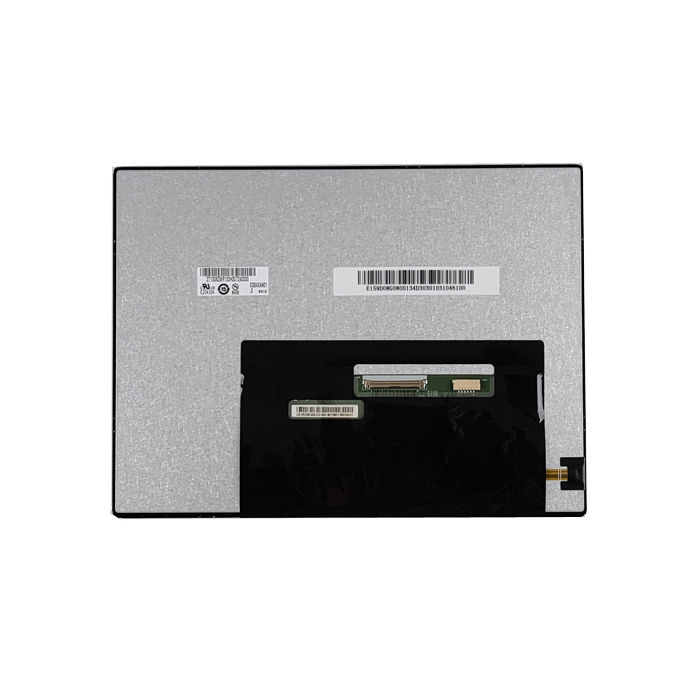

G084XAN01.0是友达于2023年Q2推出的8.4寸高分辨率工业级液晶屏，采用AHVA广视角技术，在8.4英寸尺寸上实现了1024×768 XGA分辨率及700nit高亮度，是友达8.4寸产品线中的高画质代表型号，适用于户外终端、医疗影像、工控HMI等对显示效果要求较高的场景。
一、友达液晶模组G084XAN01.0 应用详情
基础信息 : | 品牌 | 友达（AUO） | 型号名称 | G084XAN01.0 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 8.4吋 | 适用于 | 工业 | |
最大额定 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 85 °C |
RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s²) | |
典型特征 : | Srgb,宽温，高亮度，白光LED背光，寿命大于7万小时，含LED驱动器，上/下，左/右翻转显示，6/8位灰阶可选，表面雾面 | |||
二、友达液晶模组G084XAN01.0 光学详情
基础信息 : | 亮度(cd/m²) | 700 (Typ.) | 对比度 | 800:1 (Min.) (TM) |
最佳角度 | 全视角 | 响应速度 | 15/10 (Typ.)(Tr/Td) ms | |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.310; Wy:0.330 | 颜色数量 | 262K/16.7M (6-bit / 8-bit) |
色温 | 6638K | 白场变动 | 1.25/1.33 (Typ./Max.)( 5 points) | |
1931色域 : | NTSC比值 | 74% | sRGB覆盖率 | 99% |
Adobe RGB覆盖率 | 76% | DCI-P3覆盖率 | 77% | |
Rec.2020覆盖率 | 55% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、友达液晶模组G084XAN01.0 结构详情
像素特征 : | 分辨率 | 1024(RGB)×768, XGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.1665×0.0555 mm (H×V) | 像素间距(W×H) | 0.166×0.166 mm [152PPI] | |
物理尺寸 : | 显示尺寸 | 170.496(W)×127.872(H) mm | 外观尺寸 | 199.5(W)×149(H) mm |
可视尺寸 | 173.75(W)×132.18(H) mm | 外观厚度 | 5.98/9.55 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 4:3 | 外观样式 | - | |
安装方式 : | Without | |||
其它细节 : | 重量 | 282/310g (Typ./Max.) | 表面处理 | 雾面 |
四、友达液晶模组G084XAN01.0 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 : | 5.3W (Typ.) |
五、友达液晶模组G084XAN01.0 信号详情
信号电气 : | 输入电流 | 150/220mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 0.5/0.73W (Typ./Max.) | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
I-PEX | 20765-040E-11A | 0.5 mm | 40pins | 1pcs | ||
六、友达液晶模组G084XAN01.0 发光详情
光源特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 70K (Min.) 小时 | |
灯管电气 : | 输入电压 | - | 输入电流 | 51.8mA (Typ.) | ||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
航空电子 | FI-S6P-HFE | 1.25 mm | 6 pins | 1 pcs | ||
灯管驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电压 | 12.0±1.2V | 输入电流 | 0.4A (Typ.) | ||
功率消耗 | 4.8W (Typ.) | |||||
七、友达液晶模组G084XAN01.0 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
22 pcs / 箱 | 528×348×265 mm | - |
