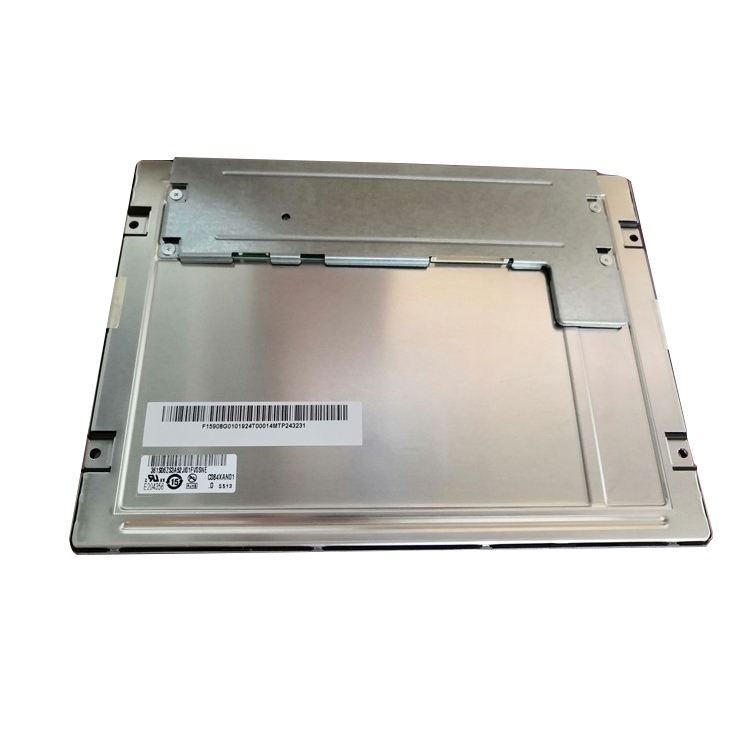

C084XAN01.0是友达于2021年Q2推出的8.4寸超高亮度工业级液晶屏，采用AHVA广视角技术，在8.4英寸尺寸上实现了1024×768 XGA分辨率及1200nit超高亮度，是友达8.4寸产品线中的旗舰高亮型号，可兼容替代三菱8.4寸AA084XB11，适用于户外终端、医疗影像、工控HMI等对亮度和可靠性要求极高的场景。
一、友达8.4寸液晶模组C084XAN01.0 应用详情
基础信息 : | 制造商 | 友达（AUO） | 型号 | C084XAN01.0 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业，户外高亮 | |
对角尺寸 | 8.4" | |||
应用环境 : | 存储温度 | -40 ~ 90 °C | 工作温度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 宽温，超高亮度，白光LED背光，寿命大于10万小时，含LED驱动器，表面镜面 | |||
二、友达8.4寸液晶模组C084XAN01.0 结构详情
像素特征 : | 解析度 | 1024(RGB)×768, XGA | 点间距(mm) | 0.0555×0.1665 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.1665×0.1665 (H×V) [152PPI] | |
结构尺寸 : | 显示区域(mm) | 170.496(H) × 127.872(V) | 开口区域(mm) | 173.9(H) × 131.1(V) |
外观尺寸(mm) | 199.4(H) × 149.4(V) | 外观厚度(mm) | 10.0 (Typ.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Side mounting holes (4-Φ3.0), Face mounting holes (4-M2) | |||
其它参数 : | 重量 | 350g (Max.) | 表面处理 | 镜面 (Haze 0%)，Hard coating (3H) |
三、友达8.4寸液晶模组C084XAN01.0 光学详情
基础信息 : | 显示亮度 | 1200 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 5.7/2.3 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐标 | - | 支持颜色 | 16.7M (8-bit) |
色温 | - | 亮度均匀性 | 1.18/1.43 (Typ./Max.)(9 points) | |
显示性能 : | 室外可视性 | 是 | 透射度 | - |
四、友达8.4寸液晶模组C084XAN01.0 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 10.0W (Typ.) |
五、友达8.4寸液晶模组C084XAN01.0 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | - | ||
信号类型 : | LVDS (1 ch, 8-bit) | 逻辑电压 | - | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSB240420E | 1.25 mm | 20 pins | 1 pcs | ||
六、友达8.4寸液晶模组C084XAN01.0 光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
是否可换 | - | 形状 | - | 寿命 | 100K (Min.) Hours | |
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
广濑电机 | DF14A-6P-1.25H | 1.25 mm | 6 pins | 1 pcs | ||
光源驱动 : | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 10.8/12/12.6V (Min./Typ./Max.) | 电流供应 | - | ||
C084XAN01.0是友达于2021年Q2推出的8.4寸超高亮度工业级液晶屏，采用AHVA广视角技术，在8.4英寸尺寸上实现了1024×768 XGA分辨率及1200nit超高亮度，是友达8.4寸产品线中的旗舰高亮型号，可兼容替代三菱8.4寸AA084XB11，适用于户外终端、医疗影像、工控HMI等对亮度和可靠性要求极高的场景。
产品核心卖点
卖点 | 参数 | 客户价值 |
1200nit超高亮度 | 1200 cd/m² | 普通工业屏的4倍亮度，户外阳光直射下依然清晰可见，无需遮阳罩 |
XGA高分辨率 | 1024×768，152 PPI | 8.4寸实现XGA级细腻显示，画面细节丰富 |
AHVA全视角 | 89/89/89/89° | IPS级广视角，侧看无色偏，多人共视体验佳 |
10万小时超长背光寿命 | 100,000小时 (Min.) | 是常规工业屏的2-3倍，连续24小时运行可使用11年以上 |
超宽温 | -30℃ ~ 80℃工作，-40~90℃存储 | 存储温度范围行业领先，适应极端环境 |
LVDS接口 | 20 pins，8-bit | 工业主板主流接口，抗干扰能力强 |
兼容替代 | 可替代三菱AA084XB11 | 老型号升级替换的最佳选择，无需改板 |
镜面高透光 | 镜面(Haze 0%)处理 | 最大程度保留背光亮度，户外可视性最佳 |
含LED驱动器 | 集成驱动 | 无需外置背光驱动板，简化设计 |
G084XAN01.0与C084XAN01.0对比
友达8.4寸1024×768系列主要有两个型号：C084XAN01.0（高亮版）和G084XAN01.0（标准版）。以下是详细对比：
对比项 | C084XAN01.0 | G084XAN01.0 |
亮度 | 1200 cd/m² | 700 cd/m² |
背光寿命 | 100,000小时 | 70,000小时 |
表面处理 | 镜面 (Haze 0%) | 雾面 |
重量 | 350g (Max.) | 282/310g |
响应时间 | 5.7/2.3 ms | 15/10 ms |
功耗 | 10.0W | 5.3W |
定位 | 户外/超高亮 | 室内/半户外标准款 |
量产时间 | 2021年Q2 | 2023年Q3 |
生产状态 | 量产中 | 量产中 |
选型提示：
C084XAN01.0（本型号）：1200nit超高亮度 + 100K小时背光，适合户外阳光直射、高可靠性要求的场景；
G084XAN01.0：700nit亮度+雾面处理，适合半户外及对眩光敏感的室内场景，功耗更低；
两者分辨率、接口、工作温度完全相同，可根据环境亮度和可靠性要求灵活选择。
兼容替代说明
C084XAN01.0可兼容替代三菱8.4寸AA084XB11，是老旧型号升级替换的理想选择。
对比项 | C084XAN01.0 | 三菱AA084XB11 |
尺寸 | 8.4" | 8.4" |
分辨率 | 1024×768 | 1024×768 |
亮度 | 1200 nits | 800 nits |
背光寿命 | 100K小时 | 50K-70K小时 |
供货状态 | 量产中 | 停产 |
替代价值：C084XAN01.0在亮度、背光寿命、价格方面均优于三菱AA084XB11，是成本优化和性能升级的理想选择。
①产品亮点
产品状态：C084XAN01.0 为友达量产型号，2021年Q2量产，现货供应，长期稳定供货，可兼容替代三菱AA084XB11。
亮点 | 说明 |
1200nit超高亮度 | 普通工业屏的4倍亮度，户外阳光直射下依然清晰可见 |
10万小时背光寿命 | 是常规屏的2-3倍，24小时运行可用11年以上 |
AHVA全视角 | 89°全视角，IPS级显示效果，侧看无色偏 |
XGA高分辨率 | 1024×768，152 PPI，8.4寸实现XGA级细腻显示 |
超宽温 | -30~80℃工作，-40~90℃存储**，存储温度行业领先 |
LVDS接口 | 20-pin标准LVDS，兼容主流工控主板 |
兼容替代 | 可替代三菱AA084XB11，老型号升级首选 |
镜面高透光 | Haze 0%镜面处理，最大程度保留背光亮度 |
含LED驱动器 | 无需外置背光驱动板，简化设计 |
②规格书下载板块
提供C084XAN01.0规格书PDF下载
如需要规格书，可以加我们qq或微信
③ 应用场景板块
应用领域 | 具体场景 | 选型理由 |
户外终端 | 户外充电桩、快递柜、户外广告机、自助售货机 | 1200nit超高亮，阳光直射下清晰可视可视 |
医疗影像 | 监护仪、超声诊断仪、手术室显示终端 | 高亮度+高对比度+宽温 |
军工设备 | 野战指挥终端、雷达监控屏 | -40~90℃存储宽温，满足GJB要求 |
工业HMI | 工控操作面板、PLC人机界面 | 4:3经典比例+LVDS接口 |
轨道交通 | 铁路信号终端、地铁车载信息屏 | 100K小时背光，维护周期极长 |
三菱替代 | 原AA084XB11设备升级 | 引脚兼容，性能更优 |
④ 同系列选型对比
型号 | 分辨率 | 亮度 | 视角 | 色域 | 工作温度 | 背光寿命 | 特点 | 状态 |
1024×768 | 1200 nits | 89°全视角 | 8-bit | -30~80℃ | 100K h | 超高亮，镜面 | 量产 | |
1024×768 | 700 nits | 89°全视角 | 99% sRGB | -30~80℃ | 70K h | 高亮高色域 | 量产 | |
800×600 | 450 nits | TN视角 | - | -30~80℃ | 50K h | 标准款（已停产） | 停产 |
选型提示：
C084XAN01.0是友达8.4寸产品线中亮度最高、背光寿命最长的型号，是户外及高可靠性应用的首选。
镜面设计说明
C084XAN01.0采用镜面(Haze 0%)表面处理，与雾面屏相比：
特性 | C084XAN01.0（镜面） | 雾面屏 | 选择建议 |
透光率 | 更高 | 较低（约降低3-5%） | 镜面保留更多亮度 |
画面锐利度 | 更锐利 | 轻微散射 | 镜面图像更清晰 |
抗反射性 | 较差（易反光） | 较好 | 雾面适合强环境光 |
户外适用性 | 搭配增透膜最佳 | 直接适用 | 镜面需考虑防反光 |
设计提示：镜面设计最大程度保留了背光亮度，是达到1200nit超高亮度的关键因素之一。如在强反射环境下使用，建议搭配抗反射(AR)保护盖板。
