TM104SDHG30-01已经停产，市场基本上都没货，现在兼容替代的是TM104SDHG30-02，区别是驱动IC不同，其他参数一直。TM104SDHG30-02我司有现货，有需求的客户可以买一片回去做测试
更多TM104SDHG30-02：https://www.hzxuhong.com/tianma/10.4inch/TM104SDHG30-02.html

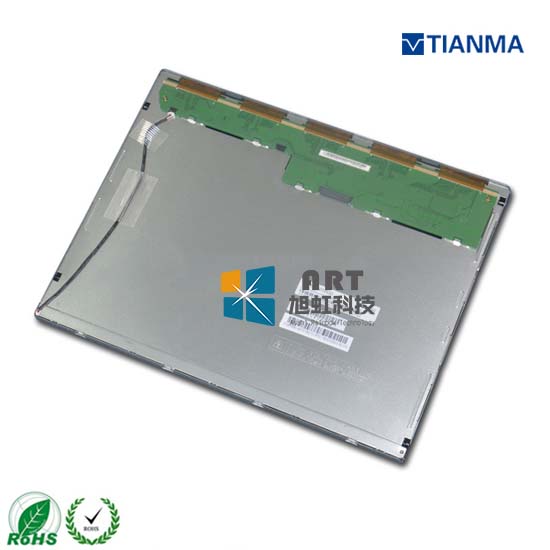

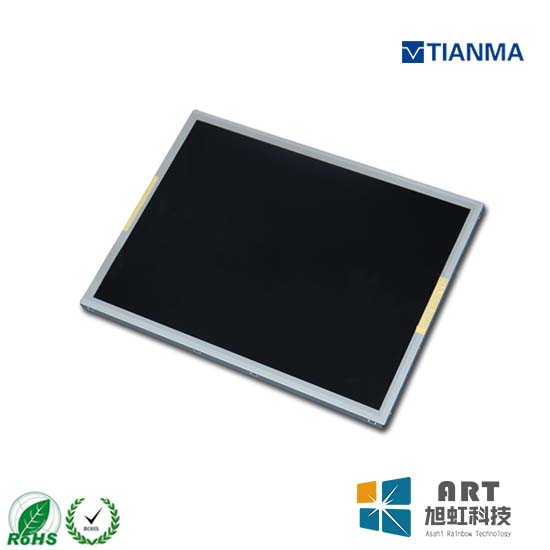

一、天马10.4寸液晶模组TM104SDHG30-01应用详情
基础信息： | 制造商 | 天马（TIANMA） | 型号 | TM104SDHG30-01 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业、车载 | |
对角尺寸 | 10.4英寸 | |||
应用环境： | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS | RoHS | |||
典型特征： | 表面雾面，6/8位灰阶可选，风景模式，白光LED背光，180度翻转显示 | |||
二、天马10.4寸液晶模组TM104SDHG30-01 结构详情
像素特征 : | 解析度 | 800(RGB)×600 , SVGA | 点间距(mm) | 0.088×0.264 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.264×0.264 (H×V) | |
结构尺寸 : | 显示区域(mm) | 211.2(H) × 158.4(V) | 开口区域(mm) | 214.2(H) × 162.5(V) |
外观尺寸(mm) | 228.4(H) × 175.4(V) | 外观厚度(mm) | 6.2 (Typ.) | |
外观特征： | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | without hole | |||
其他参数： | 重量 | 360g | 表面处理 | 雾面，Hard coating (3H) |
三、天马10.4寸液晶模组TM104SDHG30-01 光学详情
基础信息： | 显示亮度 | 350 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/60/70 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | 12 o'clock | 响应时间(ms) | 10/15 (Typ.)(Tr/Td) | |
色彩性能： | 白色坐标 | Wx:0.309; Wy:0.334 | 支持颜色 | 262K/16.7M (6-bit / 6-bit + Dithering) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) |
四、天马10.4寸液晶模组TM104SDHG30-01 电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
五、天马10.4寸液晶模组TM104SDHG30-01 信号详情
信号电气： | 电压供应 | 3.3/11.0/25.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) | 电流供应 | 10.2/34.3/0.7/0.7mA (Typ.)(ICC/AIDD/IGH/IGL) | |
功率消耗 | 176mW (Typ.) | ||||
信号类型 : | Parallel RGB (1 ch, 6/8-bit) | 逻辑电压 | - | ||
接口特征 : | 位置 | - | 类型 | FPC | |
接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
0.5 mm | 60pins | 1pcs | |||
六、天马10.4寸液晶模组TM104SDHG30-01 光源详情
光源特征： | 光源类型 | WLED | 数量 | 3S12P | 位置 | 侧入式光源 |
是否可换 | - | 形状 | 阵列 | 寿命 | 30K(Typ.) Hours | |
灯管电气： | 电压供应 | 9.6V (Typ.) | 电流供应 | 240mA (Typ.) | ||
接口特征： | 位置 | - | 类型 | 端子 | ||
接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
日压端子 | BHSR-02VS-1 | 3.5 mm | 2pins | 1pcs | BLE-2PINS-AC | |
光源驱动： | 无 | |||||
七、天马10.4寸液晶模组TM104SDHG30-01 包装详情
包装箱： | 数量 | 重量 | 尺寸 |
25 pcs / box | TBD | 530×350×250 mm (L×W×H) |
