TM104SDHG30-02兼容替代TM104SDHG30-01和LSA40AT9001群创10.4寸液晶屏
一、天马液晶模组TM104SDHG30-02 应用详情
基本信息 : | 面板品牌 | 天马（TIANMA） | 面板型号 | TM104SDHG30-02 |
面板尺寸 | 10.4英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 白光LED背光，表面雾面 | |||
二、天马液晶模组TM104SDHG30-02 结构详情
像素特征 : | 像素数量 | 800(RGB)×600, SVGA | 点间距 | 0.088×0.264 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.264×0.264 mm (H×V) [96PPI] | |
结构尺寸 : | 显示区域 | 211.2×158.4 mm (H×V) | 可视区域 | 214.2×162.5 mm (H×V) |
外观尺寸 | 228.4×175.4 mm (H×V) | 外观厚度 | 6.2±0.3 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观样式 | - | |
安装孔位 : | without hole | |||
其它特征 : | 重量 | 341g | 表面处理 | 雾面，Hard coating (3H) |
天马液晶模组TM104SDHG30-02 光学详情
基本信息 : | 面板亮度 | 350 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/60/70 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | 12 o'clock | 反应时间 | 25 (Typ.)(Tr+Td) ms | |
色彩性能 : | 白色色度 | Wx:0.302; Wy:0.319 | 显示颜色 | 16.2M (6-bit + FRC) |
色温 | 7239K | 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 50% | sRGB覆盖率 | 70% |
Adobe RGB覆盖率 | 52% | DCI-P3覆盖率 | 52% | |
Rec.2020覆盖率 | 37% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
天马液晶模组TM104SDHG30-02 电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
驱动IC : | COG 已邦定 ST5651CB+ST5021 |
天马液晶模组TM104SDHG30-02 背光详情
背光特征 : | 灯管类型 | WLED | 数量 | 3S12P | 灯管寿命 | 30K (Typ.) 小时 |
是否可换 | - | 灯管形状 | 阵列 | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 9.6V (Typ.) | 电流输入 | 240mA (Typ.) | ||
接口特征 : | 类型 | 端子 | 位置 | - | ||
灯管驱动 | 无 | |||||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
日压端子 | SM02B-BHSS-1-TB | 3.5 mm | 2 pins | 1 pcs | BLE-2PINS-AC | |
天马液晶模组TM104SDHG30-02 信号详情
信号系统 : | Parallel RGB (1 ch, 6/8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3/11.0/25.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) | 电流输入 | 8/36/0.85/1.7mA (Typ.)(ICC/AIDD/IGH/IGL) | ||
功耗 | 456mW (Typ.) | |||||
接口特征 : | 类型 | FPC | 位置 | - | ||
FPC详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
0.5 mm | 60 pins | 1 pcs | ||||
天马液晶模组TM104SDHG30-02 包装详情
包装箱 : | 数量 | 重量 | 尺寸(L×W×H) |
22 pcs / 箱 | 9.77±0.49 Kgs | 530×350×250 mm |

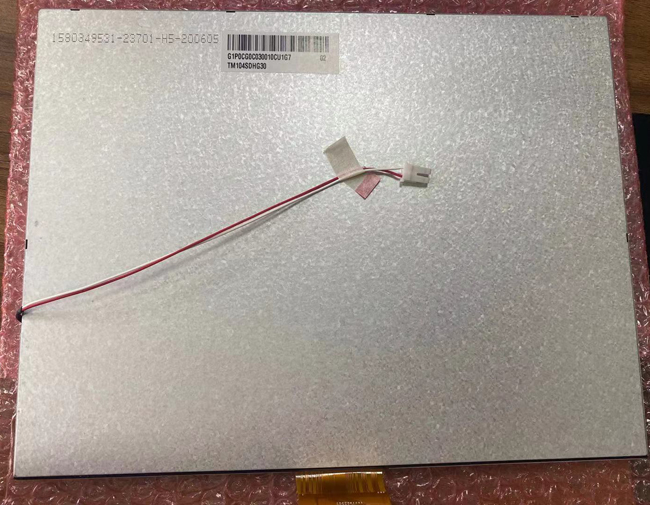

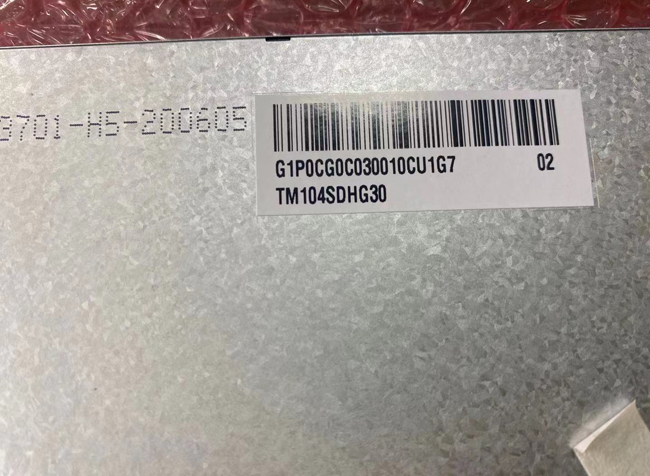

之前群创10.4寸液晶屏LSA40AT9001停产我们客户都切换天马10.4寸液晶屏TM104SDHG30-01直接兼容替换使用，但是2021年以来芯片IC严重缺货，HX8282, HX8696订不到货，所以TM104SDHG30-01准备停产，生产TM104SDHG30-02，TM104SDHG30-01和TM104SDHG30-02参数基本上都是一致的，就是驱动IC不同，其中TM104SDHG30-01的驱动IC：COG 已邦定 HX8282, HX8696，TM104SDHG30-02驱动IC :COG 已邦定 ST5651CB+ST5021。
TM104SDHG30-01和TM104SDHG30-02根据比对规格书和点亮实物，参数基本一致，只是芯片IC做了改变。TM104SDHG30-02应该可以直接兼容替代掉TM104SDHG30-01。如有需求的客户朋友，可以自己定一片样品回去做测试。
TM104SDHG30-02兼容替代TM104SDHG30-01和LSA40AT9001群创10.4寸液晶屏
一、天马液晶模组TM104SDHG30-02 应用详情
基本信息 : | 面板品牌 | 天马（TIANMA） | 面板型号 | TM104SDHG30-02 |
面板尺寸 | 10.4英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 白光LED背光，表面雾面 | |||
二、天马液晶模组TM104SDHG30-02 结构详情
像素特征 : | 像素数量 | 800(RGB)×600, SVGA | 点间距 | 0.088×0.264 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.264×0.264 mm (H×V) [96PPI] | |
结构尺寸 : | 显示区域 | 211.2×158.4 mm (H×V) | 可视区域 | 214.2×162.5 mm (H×V) |
外观尺寸 | 228.4×175.4 mm (H×V) | 外观厚度 | 6.2±0.3 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观样式 | - | |
安装孔位 : | without hole | |||
其它特征 : | 重量 | 341g | 表面处理 | 雾面，Hard coating (3H) |
天马液晶模组TM104SDHG30-02 光学详情
基本信息 : | 面板亮度 | 350 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/60/70 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | 12 o'clock | 反应时间 | 25 (Typ.)(Tr+Td) ms | |
色彩性能 : | 白色色度 | Wx:0.302; Wy:0.319 | 显示颜色 | 16.2M (6-bit + FRC) |
色温 | 7239K | 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 50% | sRGB覆盖率 | 70% |
Adobe RGB覆盖率 | 52% | DCI-P3覆盖率 | 52% | |
Rec.2020覆盖率 | 37% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
天马液晶模组TM104SDHG30-02 电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
驱动IC : | COG 已邦定 ST5651CB+ST5021 |
天马液晶模组TM104SDHG30-02 背光详情
背光特征 : | 灯管类型 | WLED | 数量 | 3S12P | 灯管寿命 | 30K (Typ.) 小时 |
是否可换 | - | 灯管形状 | 阵列 | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 9.6V (Typ.) | 电流输入 | 240mA (Typ.) | ||
接口特征 : | 类型 | 端子 | 位置 | - | ||
灯管驱动 | 无 | |||||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
日压端子 | SM02B-BHSS-1-TB | 3.5 mm | 2 pins | 1 pcs | BLE-2PINS-AC | |
天马液晶模组TM104SDHG30-02 信号详情
信号系统 : | Parallel RGB (1 ch, 6/8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3/11.0/25.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) | 电流输入 | 8/36/0.85/1.7mA (Typ.)(ICC/AIDD/IGH/IGL) | ||
功耗 | 456mW (Typ.) | |||||
接口特征 : | 类型 | FPC | 位置 | - | ||
FPC详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
0.5 mm | 60 pins | 1 pcs | ||||
天马液晶模组TM104SDHG30-02 包装详情
包装箱 : | 数量 | 重量 | 尺寸(L×W×H) |
22 pcs / 箱 | 9.77±0.49 Kgs | 530×350×250 mm |
之前群创10.4寸液晶屏LSA40AT9001停产我们客户都切换天马10.4寸液晶屏TM104SDHG30-01直接兼容替换使用，但是2021年以来芯片IC严重缺货，HX8282, HX8696订不到货，所以TM104SDHG30-01准备停产，生产TM104SDHG30-02，TM104SDHG30-01和TM104SDHG30-02参数基本上都是一致的，就是驱动IC不同，其中TM104SDHG30-01的驱动IC：COG 已邦定 HX8282, HX8696，TM104SDHG30-02驱动IC :COG 已邦定 ST5651CB+ST5021。
TM104SDHG30-01和TM104SDHG30-02根据比对规格书和点亮实物，参数基本一致，只是芯片IC做了改变。TM104SDHG30-02应该可以直接兼容替代掉TM104SDHG30-01。如有需求的客户朋友，可以自己定一片样品回去做测试。
