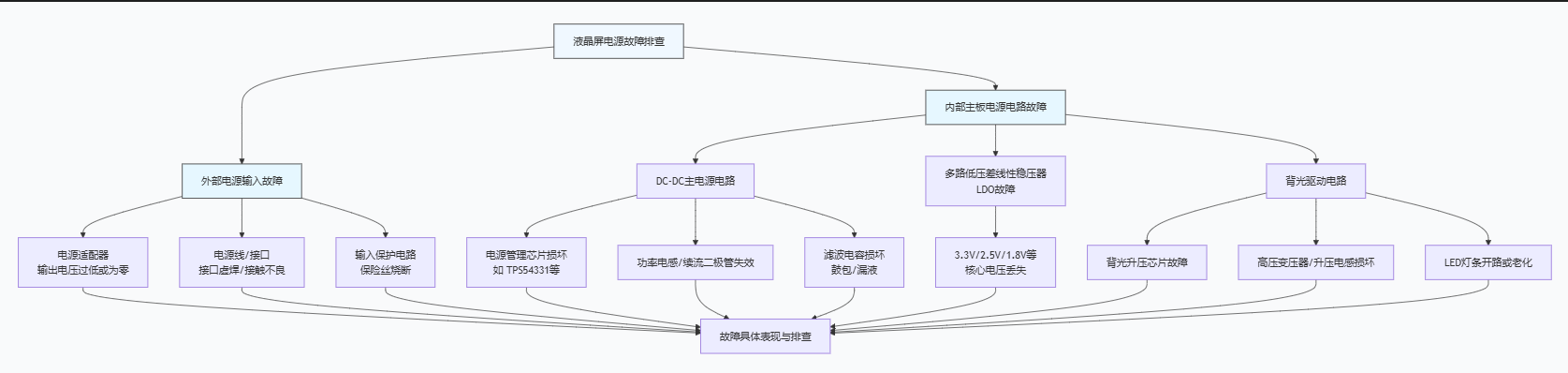

外部电源与输入

1. 电源适配器

无电压输出，或电压远低于标称值（如12V）。导致屏幕完全不上电。

替换法测试：使用同电压、电流≥原规格的适配器替换。

2. 电源线与接口

接口松动、内部线芯断裂、DC插座虚焊。晃动线缆时屏幕时亮时灭。

检查接口，用万用表测量主板端接口电压，晃动线缆看电压是否跳变。

3. 输入保护电路

保险丝（Fuse） 烧断，通常因后级短路或瞬间电流过大引起。

目视检查或用万用表通断档测量。换保险丝前必须排查短路。

 内部主板电源电路

4. DC-DC主电路

（核心）

电源管理芯片损坏，如TPS54331、MP2307等。无输出或发热严重。

测量芯片输入（VIN）、使能（EN）、反馈（FB） 及输出端电压。

功率电感开路或磁饱和，导致无输出或带载能力差。

测电感阻值（应接近0Ω），或观察是否变色、有焦糊味。

滤波电容损坏，如鼓包、漏液。导致电源纹波过大，系统不稳定或黑屏。

目视检查，或用电容表测量容值（需焊下）。

5. LDO稳压器

（多路电压）

为MCU、存储器等提供3.3V、2.5V、1.8V等电压的LDO失效。导致核心板不工作。

依次测量各LDO的输出电压，对比规格书，检查输入是否正常。

6. 背光驱动电路

（独立系统）

背光升压芯片不工作或损坏。屏幕有隐约图像但无背光（需强光照射可见）。

测量芯片供电、使能信号，以及升压后的高压输出（注意安全！可达数十伏）。

升压电感/变压器损坏，或LED灯条开路、灯珠老化。

测电感通断，或用LED测试仪单独测试灯条是否点亮。
