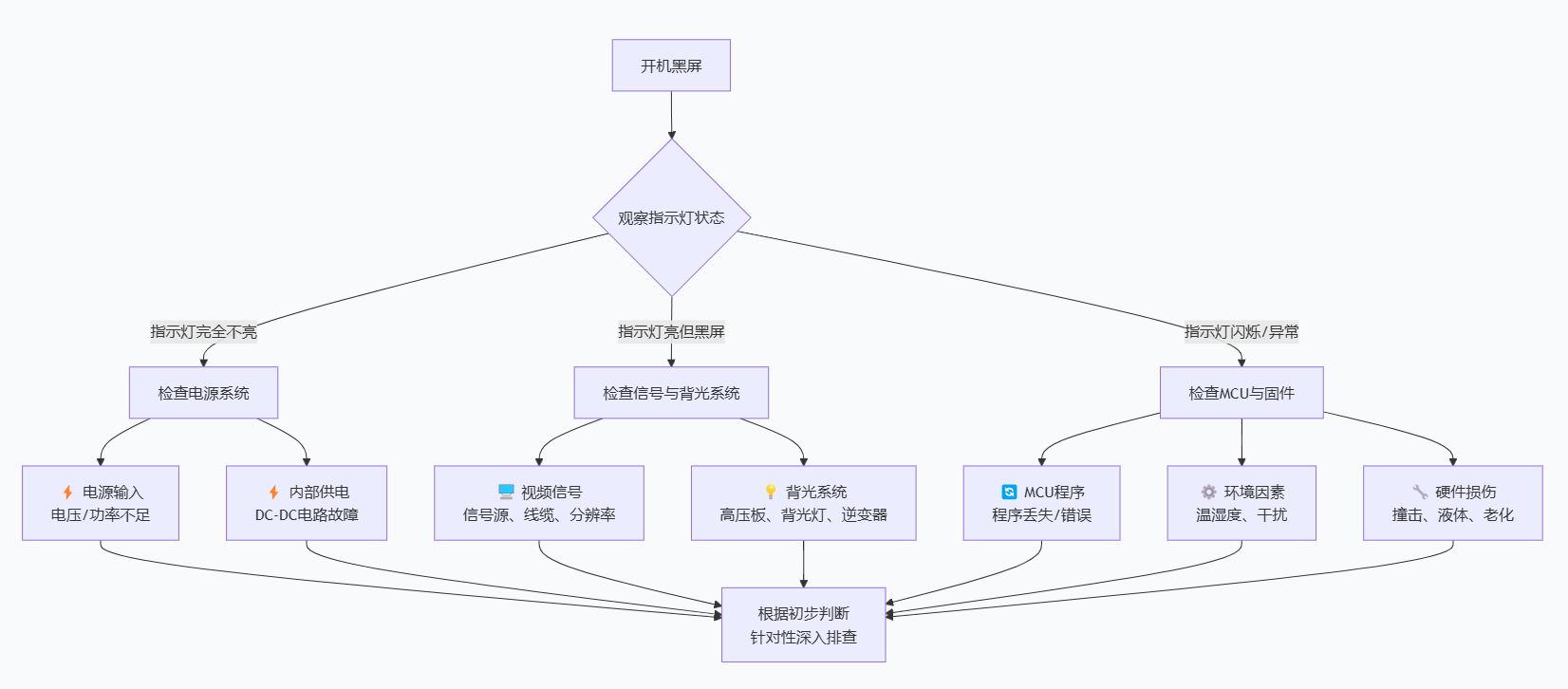

LCD工控屏开机黑屏的原因复杂，可以从下图所示的几个方面入手排查：
以下是具体排查指引：
1. 电源系统问题
外部供电：电源适配器故障、输入电压不稳定或功率不足（特别是某些屏需500mA至700mA工作电流）都可能导致黑屏。可用万用表测量端口电压与电流是否达标。
内部供电：主板上的电源管理芯片（如LM22673、APW7080）、稳压器（如3.3V LDO）或保护二极管损坏是常见原因。若保护二极管被击穿短路，去除后可能暂时点亮，但后续必须防止过压。
2. 信号与连接问题
视频信号：确认信号源输出及分辨率是否在工控屏支持范围内。可尝试更换主机或信号线测试。
内部连接：排线（如LCD与主板间的连接线）松动、接触不良或氧化是常见且易忽略的原因。
3. 背光系统问题
背光不亮时，屏幕并非完全无显示，在暗处斜视可能看到微弱图像。这涉及高压板/背光驱动电路（如背光芯片LM27313）、升压变压器、背光灯管或LED灯条老化损坏。
4. 核心板与固件问题
MCU/主控芯片：其工作电压（通常是5V）异常、芯片本身损坏或其内部固件/程序丢失、错误，都可能导致不开机或黑屏。
固件问题：不匹配或升级失败的内核程序可能导致黑屏。
5. 环境与物理损伤
工控环境常见的液体（水、油）渗入、腐蚀性气体、持续强烈震动、温度过高或元器件自然老化都可能直接或间接引发故障。
外力撞击导致屏幕或内部元件物理损坏。
建议排查步骤
建议遵循 “先外后内、先软后硬、先简后繁” 的原则：
1.初步检查：观察设备指示灯、有无异常声音或气味。检查所有外部连接（电源线、信号线）是否牢固。
2.基础测试：用万用表测量电源输入电压和电流。尝试用已知正常的电源适配器替换测试。将设备移至环境适宜的场所测试，排除过低温度等因素影响。
3.内部排查：若条件允许且具备专业知识，可开箱检查内部排线、电容有无鼓包、芯片有无明显烧蚀痕迹。静电敏感，操作需谨慎。
4. 寻求专业支持：对于涉及高压背光电路、芯片级维修或程序烧录的复杂问题，建议联系设备制造商或专业维修人员。
总结与预防
为减少工控屏黑屏故障：
环境防护：做好设备密封，避免液体、粉尘及腐蚀性气体侵入，远离强震源和干扰源。
电源保障：使用稳定可靠的电源，避免电压电流大幅波动。
规范操作：避免非必要固件升级，升级时确保文件与型号严格匹配。
