液晶屏的屏蔽网结构并非单一层面，而是一个为达到最佳电磁屏蔽效果的 “分层复合系统” 。其核心设计思想是构建一个连续、完整、可靠接地的导电封闭空间。

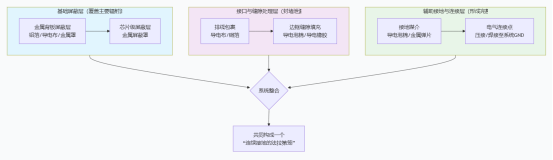

下图系统化地展示了这一复合结构的分层组成、关键材料及其电气连接逻辑：
各层结构的详细解析
1. 基础屏蔽层
这是屏蔽系统的主体，直接覆盖主要电磁辐射源。
屏幕背板屏蔽层：通常是一整张铝箔或带导电背胶的导电布，紧密贴附于液晶模组金属背板的内部。对于干扰严苛的场景，会使用定制的马口铁屏蔽罩。
芯片级屏蔽罩：在驱动板（T-Con板）或电源芯片上，常见独立的镍钢合金屏蔽罩，直接焊接在PCB上，将高频芯片完全封闭。
2. 接口与缝隙处理层
这是屏蔽设计的难点和关键，用于封堵“泄漏点”。
排线接口包裹：使用铜箔胶带或开口导电布套，将LVDS/eDP柔性排线（FPC）的接口处严密包裹，并与背板屏蔽层搭接。
边框缝隙填充：在模组边框与设备金属外壳之间，使用条状导电泡棉或导电橡胶，既保证结构装配公差，又实现导电接触。
3.辅助接地与连接层
这是确保屏蔽效能的“生命线”。
接地媒介：在屏蔽层需要与设备接地点的接触位置，使用高压缩性的导电泡棉或铍铜合金弹片，确保在螺丝紧固下电阻极小。
电气连接点：屏蔽层通过上述媒介，最终压接或焊接到设备主板的接地线（GND）上，形成静电和干扰能量的泄放通路。
核心设计要点与误区
1.连续性优先：各屏蔽材料之间必须重叠搭接，确保没有缝隙或断点。一个缺口就可能导致屏蔽效能大幅下降。
2.接地是灵魂：屏蔽层若未通过低阻抗路径接入系统地，不仅无效，有时反而会成为辐射天线，加剧干扰。
3.完整性要求：在维修中，任何屏蔽材料都不应被随意丢弃或损坏。缺失后即便屏幕能显示，也可能导致整机EMC测试失败或其他功能异常（如触控失灵、Wi-Fi断流）。
4.材料适配性：需根据干扰频率、安装空间、成本综合选择。高频干扰多用铜箔，低频则铝箔即可；狭小空间用超薄导电布，大缝隙用厚泡棉。
简单来说，液晶屏的屏蔽网结构是一个从“面”覆盖，到“线”封堵，再到“点”接地的精密系统工程，其目标是构建一个完整的“法拉第笼”。
如果你想了解特定设备（如笔记本电脑、工业显示器）中屏蔽网的具体形态，或者屏蔽失效后的典型故障现象，我可以提供更具体的案例分析。
