液晶屏的屏蔽网（或称EMI屏蔽网、导电布/泡棉）是一种用于抑制电磁干扰的导电层或包裹材料，通常是金属丝网、导电布、导电泡棉或金属箔，位于液晶模组的背部或四周。

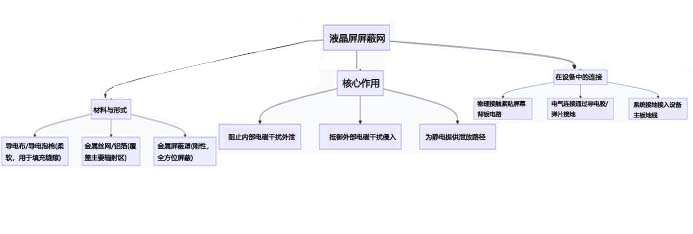

它的核心作用是形成一个法拉第笼，确保屏幕内部高速电路产生的电磁波不外泄，同时防止外部电磁波干扰屏幕正常工作。下图展示了屏蔽网在液晶模组中的典型位置、材料构成
及其在整机中的电气连接原理：
屏蔽网的主要形式与位置
1.结构形式：
导电布/导电泡棉：最常见，柔软有弹性，常带背胶，用于填充缝隙、包裹排线。
金属丝网/铝箔：覆盖在屏幕背板或驱动芯片上。
集成金属屏蔽罩：一个金属盖子，罩住整个逻辑板。
2.安装位置：
屏幕背部：覆盖整个金属背板或逻辑板区域。
排线周围：包裹LVDS/eDP等高速信号排线。
屏幕边框内侧：在模组与金属外壳之间，确保良好导电接触。
关键设计要点与接地
屏蔽网必须有效接地才能发挥作用，通常通过以下方式：
导电胶/导电泡棉：压在屏幕背板与设备金属外壳/支架之间。
金属弹片：连接屏蔽网与设备主板的地线（GND）。
直接焊接：将屏蔽层焊接到PCB的接地焊盘上。
接地不良是屏蔽失效最常见的原因，会导致干扰加剧。
对设计与维修的意义
对于设计者：在结构设计时，必须为屏蔽网预留物理接触空间和可靠的接地路径。这是产品通过EMC（电磁兼容）认证（如CE、FCC）的关键。
对于维修者：在更换屏幕或拆机后，务必恢复原厂的屏蔽层，不能随意丢弃或漏装，否则可能导致设备干扰其他部件（如Wi-Fi、蜂窝天线）或自身显示异常。
简单来说，液晶屏的屏蔽网是保障显示稳定和设备电磁合规的“隐形卫士”。它与我们之前讨论的LVDS/eDP高速信号完整性直接相关，因为信号辐射正是主要的干扰源。
如果你在设备中遇到了特定的显示干扰问题，或者对EMC设计有更深入的疑问，可以提供更多细节，以便进一步探讨。
