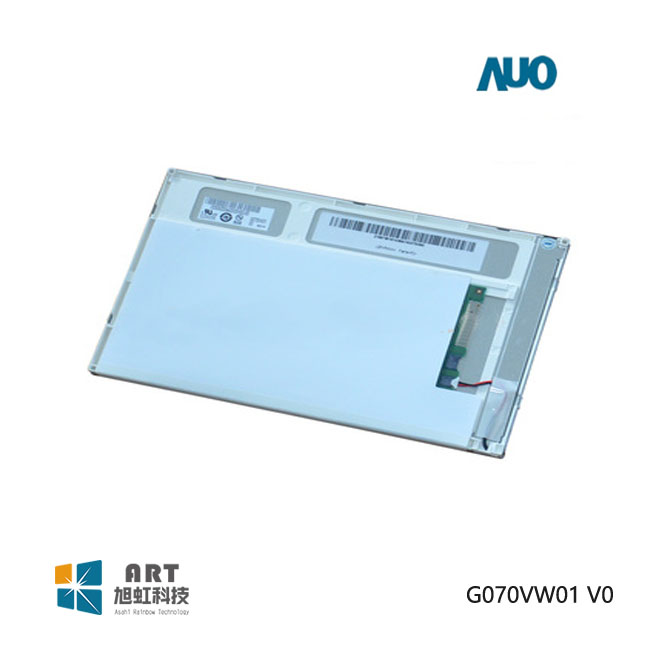

一、友达7寸工业液晶模组G070VW01 V0基本参数
品牌 | 友达 (AUO) | 型号名称 | G070VW01 V0 |
屏幕尺寸 | 7.0英寸 | 屏幕类型 | a-Si TFT-LCD , 液晶模组 |
分辨率 | 800(RGB)×480 , WVGA | 像素配置 | RGB垂直条状 |
显示尺寸 | 152.4(宽)×91.44(高) mm | 外观尺寸 | 170(宽)×111(高) ×8(厚) mm |
可视尺寸 | 155.2(宽)×94.24(高) mm | 表面处理 | 雾面，Hard coating (3H) |
最佳角度 | 光学模式 | TN，常白显示，透射式 | |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 响应速度 | 20/10 (Typ.)(Tr/Td) ms |
颜色数量 | 262K/16.2M , 60% (CIE1931) | 背光类型 | WLED , 50K小时 , 含LED驱动器 |
屏幕重量 | 165/175g (Typ./Max.) | 适用于 | 工业 |
刷新频率 | 60Hz | 触摸功能 | 无 |
信号系统 | LVDS (1 ch, 6/8-bit) , 20 pins , 端子 | 功耗 | 3.7W (Typ.) |
供应电压 | 3.3V (Typ.) | 温度范围 | 工作: -30 ~ 85 °C ; 存储: -30 ~ 85 °C |
二、友达7寸工业液晶模组G070VW01 V0信号详情
接口类型 | LVDS (1 ch, 6/8-bit) | 信号逻辑电压 | ||
信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 0.24/0.26A (Typ./Max.) |
FPC详情 : | 脚间距 | 1.0 mm | 数量 | 1 pcs |
脚数 | 20 pins | 信号电气功耗 | 0.8/0.96W (Typ./Max.) | |
三、友达7寸工业液晶模组G070VW01 V0背光详情
背光类型 | WLED | 是否可换 | Replaceable |
背光数量 | 灯管形状 | ||
背光寿命 | 50K(Min.) (Hours) | 位置 | 侧入式光源 |
电压输入 | 32.0/36.5V (Typ./Max.) | 电流输入 | 80/84mA (Typ./Max.) |
灯管电气功耗 | 2.56W (Typ.) | 类型 | 端子 |
驱动电气功耗 | 2.88/3.6W (Typ/Max.) | 背光驱动 | 含LED驱动器 |
四、友达7寸工业液晶模组G070VW01 V0包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
60 pcs / 箱 | 14.4 Kgs | 434×377×264 mm |
G070VW01 V0 友达7寸宽温工业液晶屏 | -30~85℃ 400nit LVDS接口（已停产）-升级替代G070VW01.012
G070VAT01.0核心卖点
卖点 | 参数 | 客户价值 |
超宽温设计 | -30℃ ~ 85℃ | 严寒/高温环境稳定运行，适应矿山、冷冻设备等恶劣工况 |
高亮度 | 400 cd/m² | 室内及半户外清晰可见 |
广视角 | 80/80/80/80° | 四方向均等视角，多人共视体验佳 |
LVDS接口 | 20 pins，6/8-bit | 工业主板主流接口，抗干扰能力强 |
长背光寿命 | 50,000小时 | 降低维护成本 |
翻转显示 | 支持上/下、左/右翻转 | 安装方向灵活 |
背光可拆换 | 可更换式背光设计 | 延长模组使用寿命，降低维修成本 |
含LED驱动器 | 集成驱动 | 简化背光电路设计 |
停产替代型号：G070VW01.012
G070VW01 V0的官方升级替代型号为G070VW01.012，于2023年量产，当前生产状态为量产中。
G070VW01.012在电气接口、安装尺寸、背光驱动等方面与V0保持完全兼容，客户无需修改硬件设计即可直接替换。同时，关键显示性能进行了显著升级。
核心参数全面对比
对比项 | 升级说明 | ||
生产状态 | 已停产 | 量产中 | 长期供货保障 |
显示技术 | TN | IPS（AHVA全视角） | 核心升级 |
可视角度 | 80/80/80/80° | 89/89/89/89°（全视角） | ⬆ 大幅提升 |
对比度 | 750:1 | 1000:1 | ⬆ 提升33% |
亮度 | 400 cd/m² | 400 cd/m² | 保持不变 |
分辨率 | 800×480 | 800×480 | 保持不变 |
接口 | LVDS 20 pins | LVDS 20 pins | 完全兼容 |
工作温度 | -30~85℃ | -30~85℃ | 保持不变 |
背光寿命 | 50,000小时 | 50,000小时 | 保持不变 |
尺寸/安装 | 170×111 mm | 170×111 mm | 完全一致 |
替代提示：G070VW01.012与原型号尺寸、接口、安装孔位完全一致，可实现直接替换，无需修改硬件设计。升级后显示效果从TN提升至IPS全视角级别，彻底解决大视角灰阶反转问题。
①停产公告
重要通知：G070VW01 V0 已正式停产。如您正在使用该型号或计划新项目采用，建议尽快评估替代方案。
官方推荐升级替代型号：G070VW01.012
分辨率：800×480 WVGA（保持不变）
亮度：400 cd/m²（保持不变）
显示技术：IPS全视角（TN→IPS升级）
可视角度：89°/89°/89°/89°全视角（大幅提升）
对比度：1000:1（提升33%）
引脚完全兼容，可直接替换，无需改板
如需替代型号推荐及技术咨询，请联系客服。
② 规格书下载板块
提供G070VW01 V0规格书PDF下载
同时提供替代型号G070VW01.012规格书
如需要规格书，可以加我们qq或微信
③ 替代升级价值总结
客户价值 | 说明 |
无需改版 | 引脚定义、尺寸、安装孔位完全兼容，可直接替换 |
显示效果质变 | TN升级IPS全视角，89°全视角无偏色，彻底解决TN屏视角问题 |
对比度提升 | 从750:1提升至1000:1，提升33% |
长期供货保障 | G070VW01.012为量产型号，无停产风险 |
④ 应用场景板块
G070VW01 V0及其替代型号广泛应用于以下场景：
应用领域 | 具体场景 | 选型理由 |
工业HMI | 工控操作面板、PLC人机界面、自动化设备 | 宽温+LVDS+长寿命 |
医疗设备 | 病人监护仪、医疗推车 | 广视角+高可靠性 |
车载显示 | 工程机械仪表、农机导航 | -30~85℃宽温+1.5G抗震 |
安防监控 | 监控终端、门禁设备 | 宽温+雾面防眩光 |
自助终端 | 快递柜、充电桩、售货机 | 半户外高亮+宽温 |
⑤ 同系列选型对比
型号 | 亮度 | 对比度 | 视角 | 背光寿命 | 工作温度 | 特点 | 状态 |
400 nits | 750:1 | 80° | 50K h | -30~85℃ | 经典宽温款 | 已停产 | |
400 nits | 1000:1 | 89°全视角 | 50K h | -30~85℃ | IPS升级款 | 量产 |
