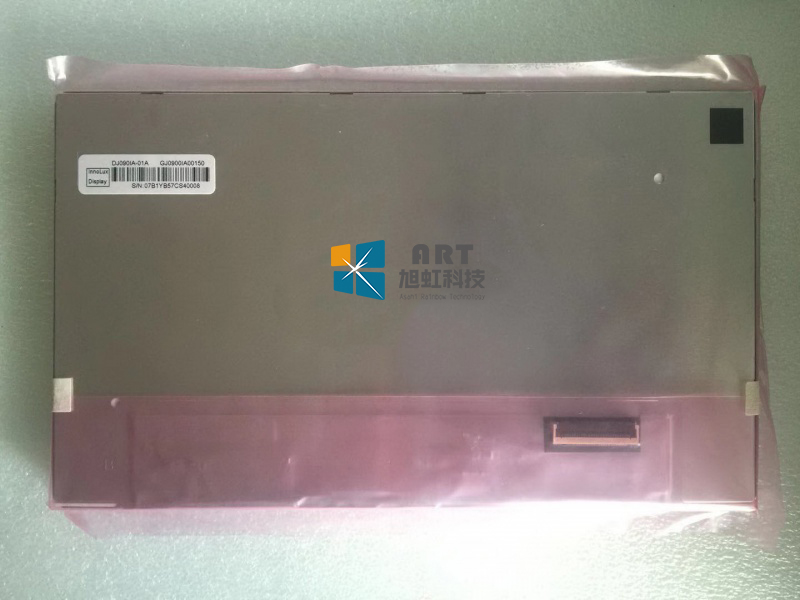

一、群创液晶模组DJ090IA-01A 应用详情
基本信息 : | 面板品牌 | 群创（INNOLUX） | 面板型号 | DJ090IA-01A |
面板尺寸 | 9.0英寸 | 面板应用 | 户外高亮，车载显示 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -40 ~ 90 °C |
环保状态以对应规格书为准 | 环保状态以对应规格书为准 | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 宽温，高亮度，白光LED背光，上/下/左/右翻转显示，表面雾面 | |||
二、群创液晶模组DJ090IA-01A 结构详情
像素特征 : | 像素数量 | 1280(RGB)×720, WXGA | 点间距 | 0.0518×0.1554 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.1554×0.1554 mm (H×V) [163PPI] | |
结构尺寸 : | 显示区域 | 198.912×111.888 mm (H×V) | 可视区域 | 201.912×114.888 mm (H×V) |
外观尺寸 | 211.2×125.3 mm (H×V) | 外观厚度 | 5.9/9.55 (Typ./Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:9 (H:V) | 外观样式 | - | |
安装孔位 : | Without | |||
其它特征 : | 重量 | 230g (Max.) | 表面处理 | 雾面 |
三、群创液晶模组DJ090IA-01A 光学详情
基本信息 : | 面板亮度 | 750 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | AAS，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 15/10 (Typ.)(Tr/Td) ms | |
色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 16.7M (8-bit) |
色温 | 6638K | 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
显示性能 : | 室外可视 | 是 | 透射系数 | - |
四、群创液晶模组DJ090IA-01A 电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率消耗 : | 7.01W (Max.) |
五、群创液晶模组DJ090IA-01A 背光详情
背光特征 : | 灯管类型 | WLED | 灯管形状 | 阵列 | 灯管寿命 | 20K (Min.) 小时 |
是否可换 | - | 数量 | 7S4P | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 19.6/21/23.8V (Min./Typ./Max.) | 电流输入 | 244mA (Typ.) | ||
功耗 | 5.81W (Max.) | |||||
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | ||
灯管驱动 | 无 | |||||
六、群创液晶模组DJ090IA-01A 信号详情
信号系统 : | LVDS (1 ch, 8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 315±60mA | ||
功耗 | 1.2W (Typ.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
I-PEX | 20647-040E-01 | 0.5 mm | 40 pins | 1 pcs | ||
七、群创液晶模组DJ090IA-01A 包装详情
包装箱 : | 数量 | 重量 | 尺寸(L×W×H) |
21 pcs / 箱 | 5.93 Kgs | 450×284×211 mm |
DJ090IA-01A规格书下载：链接: https://pan.baidu.com/s/1WJ2ZOj9TuPTQH-EoQFPH3Q 提取码: pmgw
