COM50H5N01ULC

您现在的位置:首页 > 液晶屏产品 > 车载液晶屏 >

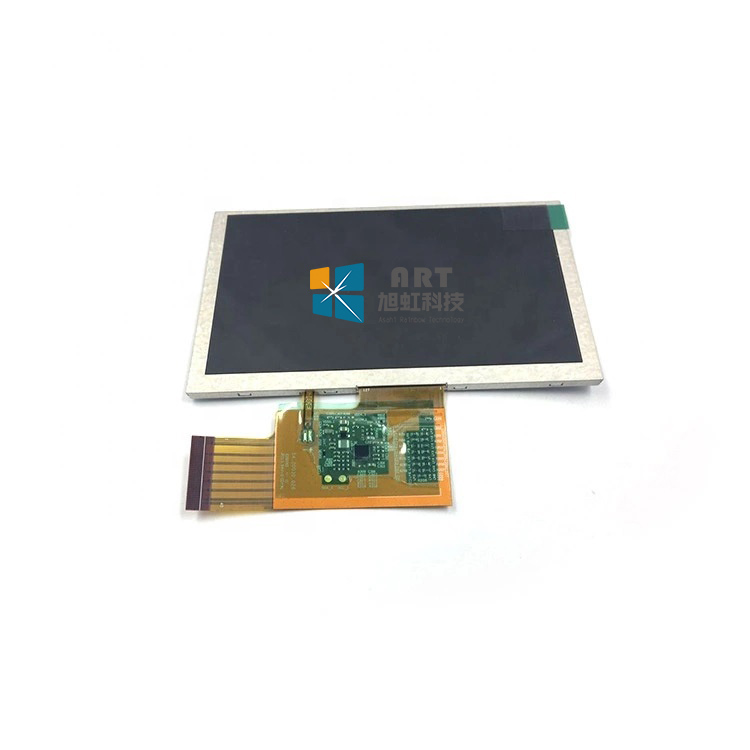

  • COM50H5N01ULC正面图

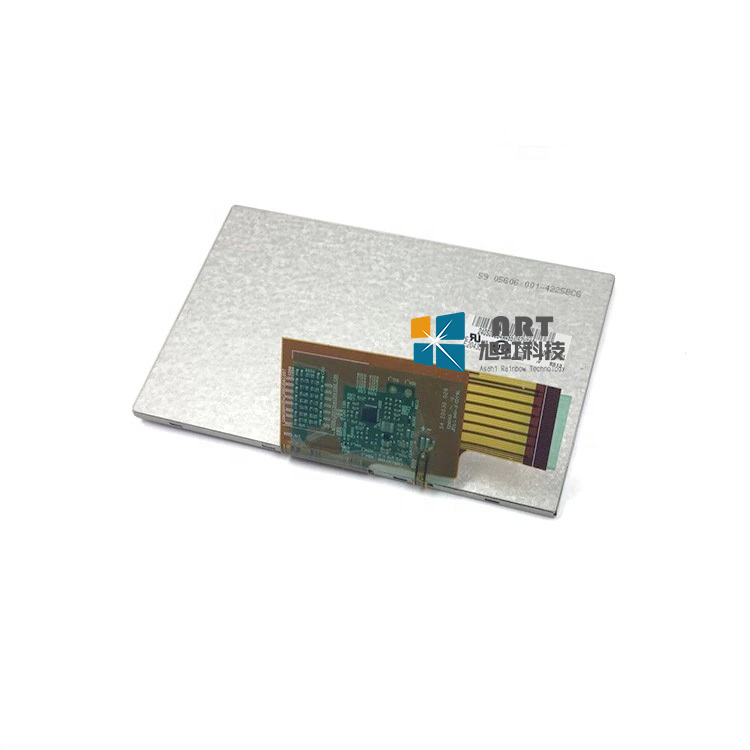

  • COM50H5N01ULC背面图
  • 型号:COM50H5N01ULC
  • 尺寸:5.0英寸
  • 品牌:卡西欧(CASIO)
  • 分辨率:800(RGB)×480 , WVGA
  • 亮度:400 cd/m² (Typ.)
  • 视角:80/80/80/80 (Min.)(CR≥10)
  • 工作温度:-30 ~ 85 °C
  • 技术参数
  • 产品描述
  • 一、卡西欧5寸车载液晶模组COM50H5N01ULC 应用详情



    基础信息:

    制造商

    卡西欧(CASIO)

    型号

    COM50H5N01ULC

    类型

    a-Si TFT-LCD , 液晶模组

    应用产品

    车载,工业

    对角尺寸

    5.0英寸



    应用环境:

    工作温度

    -30 ~ 85 °C

    存储温度

    -40 ~ 95 °C

    ROHS

    ROHS



    典型特征:

    6/8位灰阶可选,广视角,风景模式宽温,半投射半反射,白光LED背光,宽屏180度翻转显示


    二、卡西欧5寸车载液晶模组COM50H5N01ULC结构详情

    像素特征:

    解析度

    800(RGB)×480 , WVGA

    点间距

    0.0455×0.1365 mm (H×V)

    像素排列

    RGB垂直条状

    像素间距

    0.1365×0.1365 mm (H×V)



    结构尺寸:

    显示区域

    109.2×65.52 mm (H×V)

    开口区域

    110.6×66.92 mm (H×V)

    外观尺寸

    124×80.52 mm (H×V)

    外观厚度

    6.18 (Typ.) mm

    外观特征:

    物理形状

    平面矩形

    外观样式

    -

    宽高比

    15:9 (H:V)

    风景肖像

    风景模式

    其他参数:

    重量

    TBD

    表面处理

    Hard coating (3H)


    三、卡西欧5寸车载液晶模组COM50H5N01ULC光学详情



    基础信息:

    显示亮度

    400 cd/m² (Typ.)

    对比度

    900:1 (Typ.) (透射)

    可视角度

    80/80/80/80 (Min.)(CR10)

    显示模式

    VA,常黑显示,透反射式

    推荐视角

    全视角

    响应时间(ms)

    60/40 (Max.)(Tr/Td) ms

    色彩性能:

    白色坐标

    -

    支持颜色

    262K/16.7M (6-bit / 8-bit)

    色域

    50% NTSC (CIE1931)

    亮度均匀性

    1.43 (Max.)(9 points)


    四、卡西欧5寸车载液晶模组COM50H5N01ULC电子详情

    帧频率 :

    60Hz

    翻转扫描 :

    翻转 (180°)


    五、卡西欧5寸车载液晶模组COM50H5N01ULC信号详情

    信号电气:

    电压供应

    3.3V (Typ.)

    电流供应

    TBD

    信号类型:

    LVDS (1 ch, 6/8-bit)

    接口特征:

    位置

    -

    类型

    FPC

    接口详情:

    品牌

    型号

    脚距

    脚数

    数量



    0.5 mm

    30 pins

    1pcs


    六、卡西欧5寸车载液晶模组COM50H5N01ULC光源详情

    光源特征:

    光源类型

    WLED

    数量

    5S2P

    光源寿命

    10K(Typ.) (Hours)

    是否可换

    -

    形状

    2串

    光源位置

    侧入式光源

    灯管电气:

    电压供应

    14.3V (Typ.)

    电流供应

    34.0 (Typ.)

    接口特征:

    位置

    -

    类型

    包含在屏信号接口中

    光源驱动


  • 卡西欧5寸车载液晶模组COM50H5N01ULC概况:

    COM50H5N01ULC是卡西欧 (CASIO)推出的一款5.0英寸a-Si TFT-LCD液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。工作温度为 -30 ~ 85°C,存储温度为 -40 ~ 95°C。6/8位灰阶可选,广视角,风景模式,宽温,半透射半反射式,白光LED背光,宽屏,180度翻转显示, Blanview Gen2。COM50H5N01ULC推荐应用于车载显示,工业。



    COM50H5N01ULC作为一款VA,常黑显示,透反射式液晶模组产品,COM50H5N01ULC可以提供400 cd/m²的显示亮度 900:1的透射对比度,以及80/80/80/80 (Min.)(CR≥10)(左/右/上/下)的可视角度,最佳观看角度为全视角,它的响应时间为60/40 (Max.)(Tr/Td) ms。由于每个像素点采用了6-bit / 8-bit灰阶信号,此产品可以显示262K/16.7M颜色,其显示的色彩饱和度也达到了50% (CIE1931)。背光方面此产品采用了5S2P WLED发光的侧入式光源,光源的使用寿命为10K小时,不含背光驱动。COM50H5N01ULC采用了LVDS (1 ch, 6/8-bit)信号接口,总共30 pins,采用FPC连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。



     COM50H5N01ULC于2016年Q2量产,当前生产状态为量产中。如果开发新产品想采用COM50H5N01ULC液晶模组,建议多了解一下关于COM50H5N01ULC的最新的生产状态信息和技术信息,COM50H5N01ULC所有参数值均以规格书为准,COM50H5N01ULC规格书和最新价格可以咨询杭州旭虹。
