1、我公司C123VAN01.1为友达光电原厂原装全新液晶屏A规液晶屏；质量符合友达光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

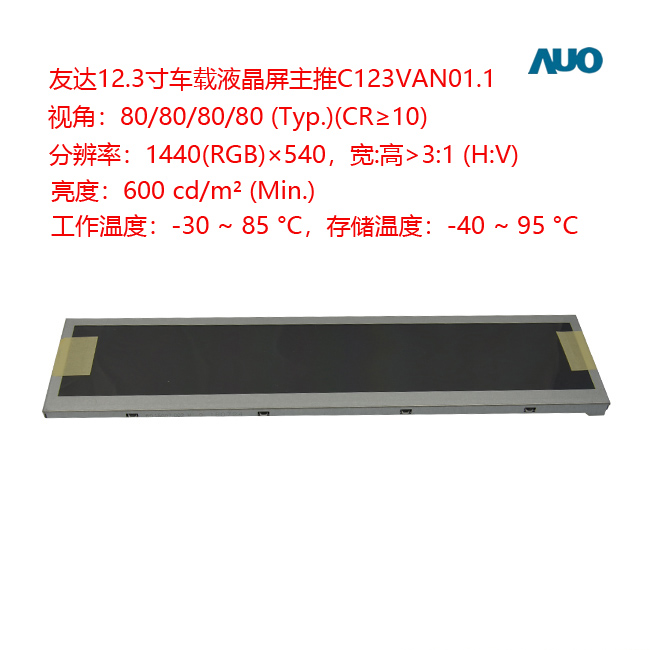

一、友达12.3寸车载液晶模组C123VAN01.1应用特征
基本信息： | 品牌 | 型号 | 屏幕类型 | 其它名称 |
友达 | C123VAN01.1 | a-Si TFT-LCD , 液晶模组 | ||
最大额定： | 环保状态以对应规格书为准 | 工作温度 | 存储温度 | 抗振能力 |
环保状态以对应规格书为准 | -30 ~ 85 °C | -40 ~ 95 °C | 2.9G (28.4 m/s²) | |
适用于： | 车载 | |||
典型特征： | 广色域，表面雾化，广视角，风景模式，宽温，3G抗震，高亮度，白光LED背光，超宽屏，上/下/左/右翻转显示 | |||

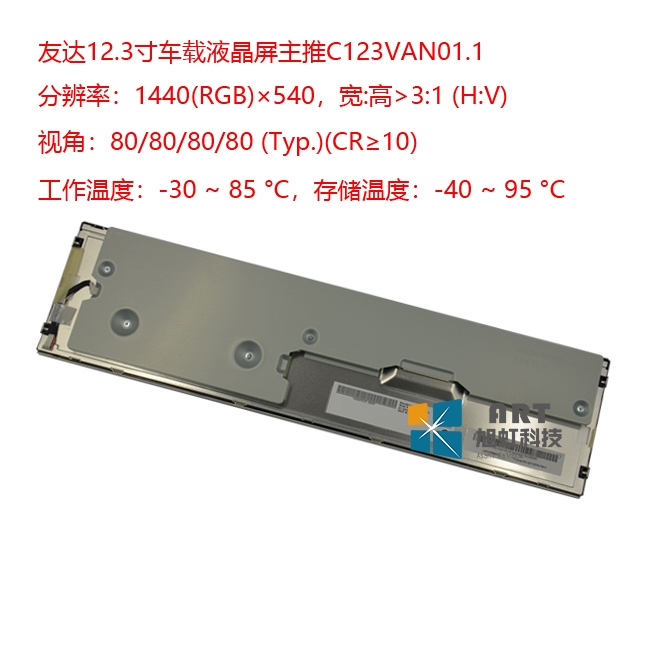

二、友达12.3寸车载液晶模组C123VAN01.1结构特征
屏幕尺寸： | 12.3吋 | |||
像素特征： | 分辨率 | 像素配置 | 点间距(mm) | 像素间距(mm) |
1440(RGB)×540 | RGB垂直条状 | 0.0675×0.2025 (H×V) | 0.2025×0.2025 (H×V) | |
结构尺寸： | 显示尺寸(mm) | 可视尺寸(mm) | 外观尺寸(mm) | 外观厚度（mm） |
291.6(H) × 109.35(V) | 295.6(H) × 112.35(V) | 308.5(H) × 129(V) | 11.53 | |
外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | >3:1 (H:V) | 风景模式 | ||
安装方式： | Rear mounting holes (6-M3) on pole | |||
其他特征： | 重量 | 表面处理 | ||
TBD | 雾面，Hard coating (3H) | |||
三、友达12.3寸车载液晶模组C123VAN01.1光学特征
基本信息： | 亮度(cd/m²) | 光学模式 | 对比度 |
600 (Typ.) | AHVA，常黑显示，透射式 | 1000:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
80/80/80/80 (Typ.)(CR≥10) | 全视角 | 30 (Max.)(Tr+Td) | |
色彩性能： | 色域 | 颜色数量 | 白场色度 |
72% NTSC (CIE1931) | 16.7M (8-bit) | Wx:0.302；Wy:0.334 | |
白场变动： | 1.25 (Max.)(9 points) | ||
四、友达12.3寸车载液晶模组C123VAN01.1电子特征
刷新频率： | 60Hz |
翻转扫描： | 翻转 (180°) |
五、友达12.3寸车载液晶模组C123VAN01.1信号特征
信号电气： | 电流输入 | 电压输入 | ||||
800mA (Max.) | 3.3V (Typ.) | |||||
接口特征： | 位置 | 类型 | 信号类型 | |||
- | 端子 | LVDS (1 ch, 8-bit) | ||||
信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
广濑电机 | FH28-40S-0.5SH | 1pcs | 0.5mm | 40pins | - | |
六、友达12.3寸车载液晶模组C123VAN01.1背光特征
背光特征： | 类型 | 位置 | 光源形状 | 数量 | 寿命（小时） | 是否可换 |
WLED | 侧入式光源 | 4串 | 4 strings | 10K(Min.) | - | |
灯管电气： | 电压供应 | 27/30.6V (Typ./Max.) | 电流供应 | 80/85mA (Typ./Max.) | ||
接口特征： | 位置 | 类型 | FPC | |||
- | 端子 | |||||
型号 | 数量 | 脚间距 | 脚数 | 脚定义 | ||
1pcs | 0.5mm | 10pins | ||||
背光驱动： | 无 | |||||
七、友达12.3寸车载液晶模组C123VAN01.1包装详情
包装箱： | 每箱数量 | 重量 | 包装箱尺寸 |
21 pcs / box | 15 Kgs | 546×406×278 mm (L×W×H) |
1、我公司C123VAN01.1为友达光电原厂原装全新液晶屏A规液晶屏；质量符合友达光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友达12.3寸车载液晶模组C123VAN01.1应用特征
基本信息： | 品牌 | 型号 | 屏幕类型 | 其它名称 |
友达 | C123VAN01.1 | a-Si TFT-LCD , 液晶模组 | ||
最大额定： | 环保状态以对应规格书为准 | 工作温度 | 存储温度 | 抗振能力 |
环保状态以对应规格书为准 | -30 ~ 85 °C | -40 ~ 95 °C | 2.9G (28.4 m/s²) | |
适用于： | 车载 | |||
典型特征： | 广色域，表面雾化，广视角，风景模式，宽温，3G抗震，高亮度，白光LED背光，超宽屏，上/下/左/右翻转显示 | |||
二、友达12.3寸车载液晶模组C123VAN01.1结构特征
屏幕尺寸： | 12.3吋 | |||
像素特征： | 分辨率 | 像素配置 | 点间距(mm) | 像素间距(mm) |
1440(RGB)×540 | RGB垂直条状 | 0.0675×0.2025 (H×V) | 0.2025×0.2025 (H×V) | |
结构尺寸： | 显示尺寸(mm) | 可视尺寸(mm) | 外观尺寸(mm) | 外观厚度（mm） |
291.6(H) × 109.35(V) | 295.6(H) × 112.35(V) | 308.5(H) × 129(V) | 11.53 | |
外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | >3:1 (H:V) | 风景模式 | ||
安装方式： | Rear mounting holes (6-M3) on pole | |||
其他特征： | 重量 | 表面处理 | ||
TBD | 雾面，Hard coating (3H) | |||
三、友达12.3寸车载液晶模组C123VAN01.1光学特征
基本信息： | 亮度(cd/m²) | 光学模式 | 对比度 |
600 (Typ.) | AHVA，常黑显示，透射式 | 1000:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
80/80/80/80 (Typ.)(CR≥10) | 全视角 | 30 (Max.)(Tr+Td) | |
色彩性能： | 色域 | 颜色数量 | 白场色度 |
72% NTSC (CIE1931) | 16.7M (8-bit) | Wx:0.302；Wy:0.334 | |
白场变动： | 1.25 (Max.)(9 points) | ||
四、友达12.3寸车载液晶模组C123VAN01.1电子特征
刷新频率： | 60Hz |
翻转扫描： | 翻转 (180°) |
五、友达12.3寸车载液晶模组C123VAN01.1信号特征
信号电气： | 电流输入 | 电压输入 | ||||
800mA (Max.) | 3.3V (Typ.) | |||||
接口特征： | 位置 | 类型 | 信号类型 | |||
- | 端子 | LVDS (1 ch, 8-bit) | ||||
信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
广濑电机 | FH28-40S-0.5SH | 1pcs | 0.5mm | 40pins | - | |
六、友达12.3寸车载液晶模组C123VAN01.1背光特征
背光特征： | 类型 | 位置 | 光源形状 | 数量 | 寿命（小时） | 是否可换 |
WLED | 侧入式光源 | 4串 | 4 strings | 10K(Min.) | - | |
灯管电气： | 电压供应 | 27/30.6V (Typ./Max.) | 电流供应 | 80/85mA (Typ./Max.) | ||
接口特征： | 位置 | 类型 | FPC | |||
- | 端子 | |||||
型号 | 数量 | 脚间距 | 脚数 | 脚定义 | ||
1pcs | 0.5mm | 10pins | ||||
背光驱动： | 无 | |||||
七、友达12.3寸车载液晶模组C123VAN01.1包装详情
包装箱： | 每箱数量 | 重量 | 包装箱尺寸 |
21 pcs / box | 15 Kgs | 546×406×278 mm (L×W×H) |
