C123HAN01.1

您现在的位置:首页 > 液晶屏产品 > 车载液晶屏 >

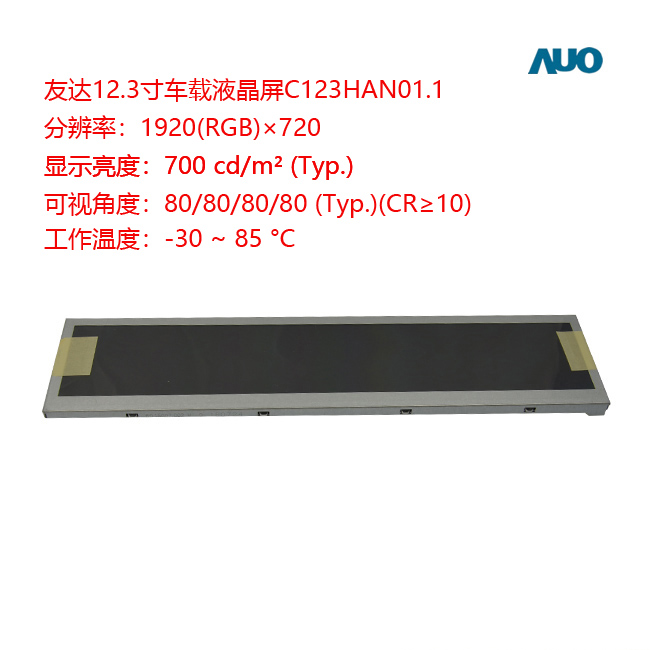

  • C123HAN01.1

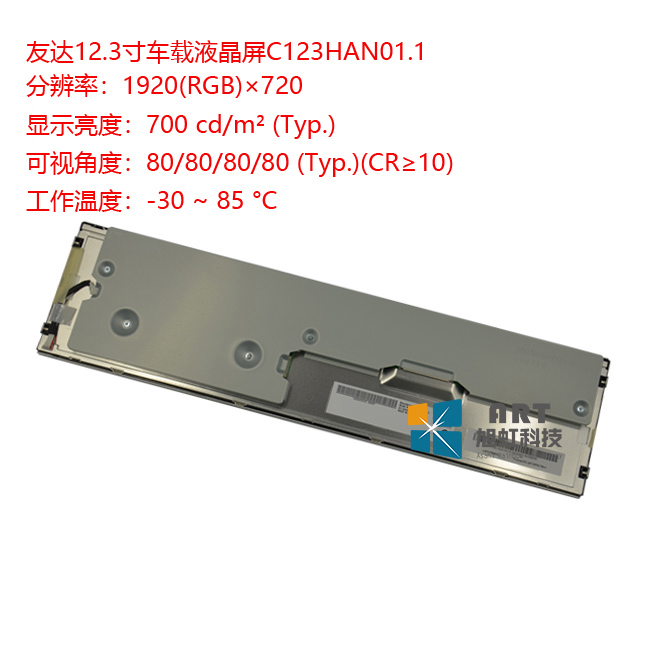

  • C123HAN01.1背面图
  • 型号:C123HAN01.1
  • 尺寸:12.3英寸
  • 品牌:友达/AUO
  • 分辨率:1920(RGB)×720
  • 亮度:700 cd/m² (Typ.)
  • 视角:80/80/80/80 (Typ.)(CR≥10)
  • 工作温度:-30 ~ 85 °C
  • 技术参数
  • 产品描述
  • 1、我公司C123HAN01.1为友达光电原厂原装全新液晶屏A规液晶屏;质量符合友达光电原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、友达12.3寸车载液晶模组C123HAN01.1应用特征

    基本信息:

    品牌

    型号

    屏幕类型

    其它名称

    友达

    C123HAN01.1

    a-Si TFT-LCD , 液晶模组

    -

    最大额定:

    RoHS

    工作温度

    存储温度

    抗振能力

    RoHS

    -30 ~ 85 °C

    -40 ~ 95 °C

    -

    适用于:

    车载

    典型特征:

    表面雾化,广视角,风景模式,宽温,3G抗震,高亮度,白光LED背光,超宽屏



    二、友达12.3寸车载液晶模组C123HAN01.1结构特征

    屏幕尺寸:

    12.3吋

    像素特征:

    分辨率

    像素配置

    点间距(W×H)

    像素间距(W×H)

    1920(RGB)×720

    RGB垂直条状

    0.05075×0.15225   (H×V)

    0.15225×0.15225   (H×V)

    结构尺寸:

    显示尺寸mm

    可视尺寸mm

    外观尺寸(mm)

    外观厚度

    292.32(H) ×   109.62(V)

    294.82(H) ×   112.12(V)

    308.1(H) ×   134.86(V)

    7.6/15.6   (Typ./Max.) mm

    外观特征:

    物理形状

    宽高比

    风景肖像

    外观样式

    平面矩形

    8:3 (W : H)

    风景模式


    安装方式:

    Rear mounting   Pole

    其他特征:

    表面防护

    重量

    表面处理


    590±59g

    雾面



    三、友达12.3寸车载液晶模组C123HAN01.1光学特征





    基本信息:

    亮度(cd/m²)

    光学模式

    对比度

    700 cd/m² (Typ.)

    AHVA,常黑显示,透射式

    1000:1 (Typ.) (透射)

    可视角度(L/R/U/D)

    最佳视角

    响应速度

    80/80/80/80   (Typ.)(CR≥10)

    全视角

    12/13   (Typ.)(Tr/Td)

    色彩性能:

    色域

    颜色数量

    白场色度

    70% NTSC   (CIE1931)

    16.7M (8-bit)

    Wx:0.285;   Wy:0.309



    四、友达12.3寸车载液晶模组C123HAN01.1电子特征

    刷新频率

    60Hz

    翻转扫描

    NO



    五、友达12.3寸车载液晶模组C123HAN01.1信号特征

    信号电气:

    电流输入

    电压输入

    功耗

    750mA (Max.)

    3.3V (Typ.)

    -

    接口特征:

    位置

    类型

    信号类型

    -

    FPC

    LVDS (2 ch, 8-bit)

    信号接口:

    品牌

    型号

    数量

    脚间距

    脚数

    脚定义

    广濑电机

    FH41-40S-0.5SH(05)

    1pcs

    0.5mm

    40pins

    -



    六、友达12.3寸车载液晶模组C123HAN01.1背光特征



    背光特征:

    类型

    位置

    形状

    数量

    寿命(小时)

    是否可换

    WLED

    侧入式光源

    2

    10S2P

    10K(Min.)

    -

    灯管电气:

    电压供应

    30/34V   (Typ./Max.)

    电流供应

    80/85mA   (Typ./Max.)

    接口特征:

    位置

    类型

    -

    FPC



    型号

    数量

    脚间距

    脚数

    脚定义



    1pcs


    8pins


    背光驱动:



    七、友达12.3寸车载液晶模组C123HAN01.1包装详情

    包装箱:

    每箱数量

    重量

    包装箱尺寸

    21pcs/箱

    15 Kgs

    650×410×260 mm   (L×W×H)

  • 友达12.3寸车载液晶模组C123HAN01.1概况:

    C123HAN01.1是友达 (AUO)推出的一款12.3英寸a-Si TFT-LCD液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。此产品工作温度为 -30 ~ 85°C,存储温度为 -40 ~ 95°C,耐振动性为2.9G (28.4 m/s²)。表面雾面,广视角,风景模式,宽温,3G抗震,高亮度,白光LED背光,超宽屏。C123HAN01.1推荐应用于车载显示。


    C123HAN01.1作为一款AHVA,常黑显示,透射式液晶模组产品,C123HAN01.1可以提供700 cd/m²的显示亮度 1000:1的透射对比度,以及80/80/80/80 (Typ.)(CR≥10)(左/右/上/下)的可视角度,最佳观看角度为全视角,它的响应时间为12/13 (Typ.)(Tr/Td) ms。由于每个像素点采用了8-bit灰阶信号,此产品可以显示16.7M颜色,其显示的色彩饱和度也达到了70% (CIE1931)。背光方面此产品采用了10S2P WLED发光的侧入式光源,光源的使用寿命为10K小时,不含背光驱动。C123HAN01.1采用了LVDS (2 ch, 8-bit)信号接口,总共40 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    C123HAN01.1于2014年Q2量产,当前生产状态为量产中。如果开发新产品想采用C123HAN01.1液晶模组,建议多了解一下关于C123HAN01.1的最新的生产状态信息和技术信息,C123HAN01.1所有参数值均以规格书为准,C123HAN01.1规格书和最新价格可以咨询杭州旭虹科技。
