友达液晶模组C101EAN02.0 应用详情
基础信息 : | 品牌 | 群创（INNOLUX） | 型号名称 | C101EAN02.0 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 10.1吋 | 适用于 | 工业，户外高亮 | |
最大额定 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -40 ~95 °C |
RoHS | RoHS | 抗振能力 | 2.9G (28.4 m/s²) | |
典型特征 : | Srgb,宽温，3G抗震，高亮度，白色LED背光，上/下/左/右翻转显示，表面雾面 | |||
友达液晶模组C101EAN02.0 光学详情
基础信息 : | 亮度 | 780 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 20/20 (Max.)(Tr/Td) | |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.295; Wy:0.321 | 颜色数量 | 16.7M (8-bit) |
色温 | 7660K | 白场变动 | 1.25(Max.)(9points) | |
1931色域 : | NTSC比值 | 70% | sRGB覆盖率 | 98% |
Adobe RGB覆盖率 | 74% | DCI-P3覆盖率 | 73% | |
Rec.2020覆盖率 | 53% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能 : | 室外可视性 | 是 | 透射度 | - |
友达液晶模组C101EAN02.0 结构详情
像素特征 : | 分辨率 | 1280(RGB)×720, WXGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.05825×0.17475 (H×V) | 像素间距(W×H) | 0.17475×0.17475 (H×V) [145PPI] | |
物理尺寸 : | 显示尺寸(mm) | 223.68(H) × 125.82(V) | 外观尺寸(mm) | 238.6(H) × 148(V) |
可视尺寸(mm) | 226.78(H) × 132.22(V) | 外观厚度(mm) | 8/10.8 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:9 (H:V) | 外观样式 | - | |
其它细节 : | 重量 | 400±40g | 表面处理 | 雾面 |
友达液晶模组C101EAN02.0 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
友达液晶模组C101EAN02.0 信号详情
信号电气 : | 输入电流 | 40/150mA (Typ.)(IDD/IDDA) | 输入电压 | 3.3/3.3V (Typ.)(VDD/VDDA) | ||
功率消耗 | 信号接口 | MIPI (4 data lanes) | ||||
接口特征 : | 位置 | - | 类型 | FPC | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
40 pins | 1 pcs | |||||
友达液晶模组C101EAN02.0 光源详情
光源特征 : | 灯管类型 | WLED | 数量 | 8S3P | 位置 | 侧入式光源 | |||||
可换性 | - | 灯管形状 | 3串 | 灯管寿命 | 10K (Min.) Hours | ||||||
灯管电气 : | 电压供应 | 24.8/27.2V (Typ./Max.) | 电流供应 | 80/85mA (Typ./Max.) | |||||||
接口特征 : | 位置 | - | 类型 | 端子 | |||||||
灯管驱动 : | 无 | ||||||||||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | |||||
日压端子 | GHR-05V-S | 1.25 mm | 5 pins | 1 pcs | BLE-5PINS-ANCCC | ||||||
友达液晶模组C101EAN02.0 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
18 pcs / 箱 | - | 14.65±0.2Kgs |
友达液晶模组C101EAN02.0概况：

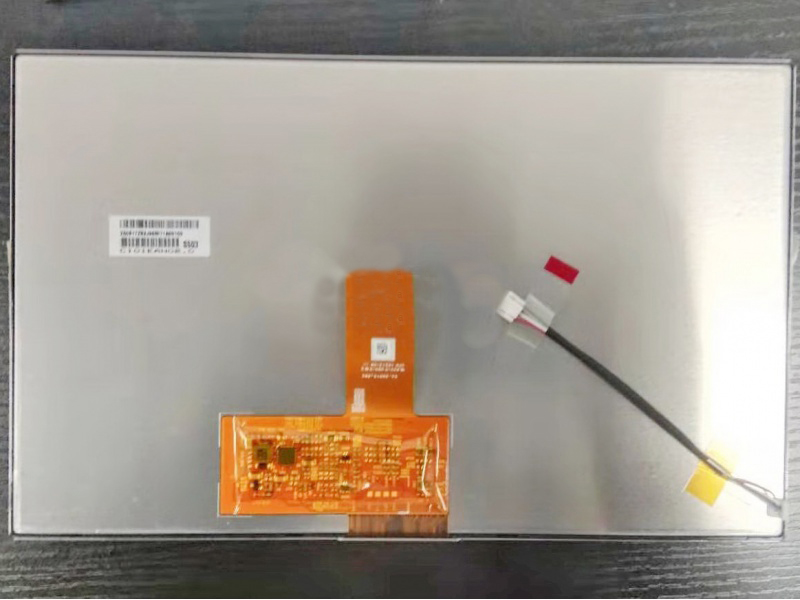

C101EAN02.0是友达 (AUO)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 95°C，耐振动性为2.9G (28.4 m/s²)。sRGB，宽温，3G抗震，高亮度，白光LED背光，上/下,左/右翻转显示，表面雾面。C101EAN02.0推荐此型号应用于户外高亮，车载显示等产品。
C101EAN02.0显示分辨率为1280(RGB)×720 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为223.68(宽)×125.82(高) mm，外观尺寸为238.6(宽)×148(高)×10.8(厚) mm，可视尺寸为226.78(宽)×132.22(高) mm，表面处理为雾面，产品净重400±40g。背光方面此产品采用了8S3P WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。C101EAN02.0采用了MIPI (4 data lanes)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3/3.3V (Typ.)(VDD/VDDA)。它的典型垂直刷新率Fv为60Hz。
C101EAN02.0于2017年Q3量产，当前生产状态为量产中。如果开发新产品想采用C101EAN02.0液晶模组，建议多了解一下关于C101EAN02.0的最新的生产状态信息和技术信息，C101EAN02.0所有参数值均以规格书为准，C101EAN02.0规格书和最新价格可以咨询杭州旭虹科技。
