1、我公司C090EAN02.0为友达光电原厂原装全新液晶屏A规液晶屏；质量符合友达光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

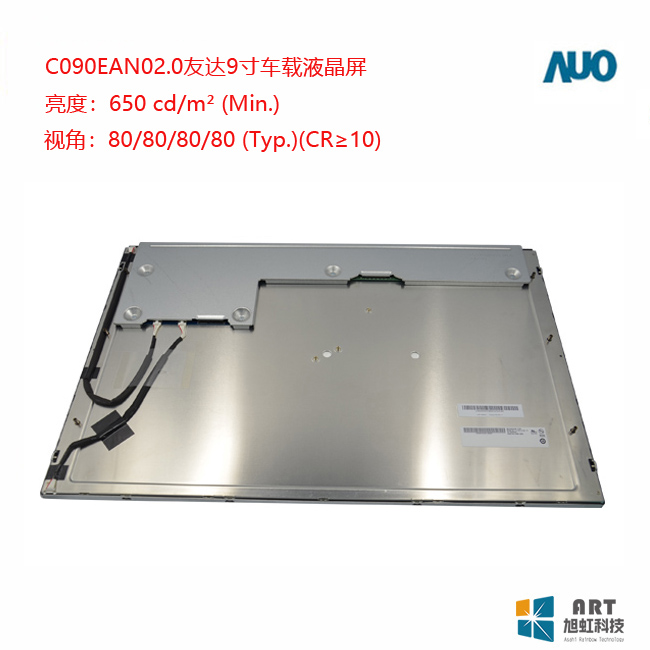

一、友达9寸车载液晶模组C090EAN02.0应用特征
基本信息： | 品牌 | 型号 | 屏幕类型 | 其它名称 |
友达 | C090EAN02.0 | a-Si TFT-LCD , 液晶模组 | - | |
最大额定： | 环保状态以对应规格书为准 | 工作温度 | 存储温度 | 抗振能力 |
环保状态以对应规格书为准 | -30 ~ 85 °C | -40 ~ 95 °C | - | |
适用于： | 车载 | |||
典型特征： | 广色域，表面雾化，广视角，风景模式，宽温，3G抗震，高亮度，白光LED背光，宽温，上/下/左/右翻转显示 | |||
二、友达9寸车载液晶模组C090EAN02.0结构特征
屏幕尺寸： | 9.0吋 | |||
像素特征： | 分辨率 | 像素配置 | 点间距(W×H) | 像素间距(W×H) |
1280(RGB)×720 , WXGA | RGB垂直条状 | 0.05175×0.15525 mm | 0.15525×0.15525 mm | |
结构尺寸： | 显示尺寸 | 可视尺寸 | 外观尺寸(mm) | 外观厚度 |
198.72(W)×111.78(H) mm | 202.02(W)×115.78(H) mm | 210(W)×126.8(H) mm mm (H×V) | 7.7/9.7 (Typ./Max.) mm | |
外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 16:9 (W : H) | 风景模式 | ||
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其他特征： | 表面防护 | 重量 | 表面处理 | |
TBD | 雾面 | |||
三、友达9寸车载液晶模组C090EAN02.0光学特征
基本信息： | 亮度(cd/m²) | 光学模式 | 对比度 |
650 (Typ.) | AHVA，常黑显示，透射式 | 1000:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
80/80/80/80 (Typ.)(CR≥10) | 全视角 | 20/20 (Max.)(Tr/Td) (ms) | |
色彩性能： | 色域 | 颜色数量 | 白场色度 |
72% NTSC (CIE1931) | 16.7M (8-bit) | Wx:0.296; Wy:0.313 | |
白场变动： | 1.25 (Max.)(9 points) | ||
四、友达9寸车载液晶模组C090EAN02.0电子特征
刷新频率： | 60Hz |
翻转扫描： | 翻转 (水平/垂直) |
五、友达9寸车载液晶模组C090EAN02.0信号特征
信号电气： | 电流输入 | 电压输入 | 功耗 | |||
- | 3.3/13.5/18/-8V (Typ.)(VDD/AVDD/VGH/VGL) | - | ||||
接口特征： | 位置 | 类型 | 信号类型 | |||
- | FPC | LVDS (1 ch, 8-bit) | ||||
信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
1pcs | 60pins | - | ||||
六、友达9寸车载液晶模组C090EAN02.0背光特征
背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命（小时） | 是否可换 |
WLED | 侧入式光源 | 3串 | 7S3P | 10K(Min.) | - | |
接口特征： | 位置 | 类型 | FPC | |||
- | 端子 | |||||
型号 | 数量 | 脚间距 | 脚数 | 脚定义 | ||
1pcs | 0.5mm | 10pins | BLE-10PINS-NAAANNCCCN | |||
背光驱动： | 无 | |||||
七、友达9寸车载液晶模组C090EAN02.0包装详情
包装箱： | 每箱数量 | 重量 | 包装箱尺寸 |
30pcs/箱 | 15 Kgs | 520×340×250 mm |
1、我公司C090EAN02.0为友达光电原厂原装全新液晶屏A规液晶屏；质量符合友达光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友达9寸车载液晶模组C090EAN02.0应用特征
基本信息： | 品牌 | 型号 | 屏幕类型 | 其它名称 |
友达 | C090EAN02.0 | a-Si TFT-LCD , 液晶模组 | - | |
最大额定： | 环保状态以对应规格书为准 | 工作温度 | 存储温度 | 抗振能力 |
环保状态以对应规格书为准 | -30 ~ 85 °C | -40 ~ 95 °C | - | |
适用于： | 车载 | |||
典型特征： | 广色域，表面雾化，广视角，风景模式，宽温，3G抗震，高亮度，白光LED背光，宽温，上/下/左/右翻转显示 | |||
二、友达9寸车载液晶模组C090EAN02.0结构特征
屏幕尺寸： | 9.0吋 | |||
像素特征： | 分辨率 | 像素配置 | 点间距(W×H) | 像素间距(W×H) |
1280(RGB)×720 , WXGA | RGB垂直条状 | 0.05175×0.15525 mm | 0.15525×0.15525 mm | |
结构尺寸： | 显示尺寸 | 可视尺寸 | 外观尺寸(mm) | 外观厚度 |
198.72(W)×111.78(H) mm | 202.02(W)×115.78(H) mm | 210(W)×126.8(H) mm mm (H×V) | 7.7/9.7 (Typ./Max.) mm | |
外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 16:9 (W : H) | 风景模式 | ||
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其他特征： | 表面防护 | 重量 | 表面处理 | |
TBD | 雾面 | |||
三、友达9寸车载液晶模组C090EAN02.0光学特征
基本信息： | 亮度(cd/m²) | 光学模式 | 对比度 |
650 (Typ.) | AHVA，常黑显示，透射式 | 1000:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
80/80/80/80 (Typ.)(CR≥10) | 全视角 | 20/20 (Max.)(Tr/Td) (ms) | |
色彩性能： | 色域 | 颜色数量 | 白场色度 |
72% NTSC (CIE1931) | 16.7M (8-bit) | Wx:0.296; Wy:0.313 | |
白场变动： | 1.25 (Max.)(9 points) | ||
四、友达9寸车载液晶模组C090EAN02.0电子特征
刷新频率： | 60Hz |
翻转扫描： | 翻转 (水平/垂直) |
五、友达9寸车载液晶模组C090EAN02.0信号特征
信号电气： | 电流输入 | 电压输入 | 功耗 | |||
- | 3.3/13.5/18/-8V (Typ.)(VDD/AVDD/VGH/VGL) | - | ||||
接口特征： | 位置 | 类型 | 信号类型 | |||
- | FPC | LVDS (1 ch, 8-bit) | ||||
信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
1pcs | 60pins | - | ||||
六、友达9寸车载液晶模组C090EAN02.0背光特征
背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命（小时） | 是否可换 |
WLED | 侧入式光源 | 3串 | 7S3P | 10K(Min.) | - | |
接口特征： | 位置 | 类型 | FPC | |||
- | 端子 | |||||
型号 | 数量 | 脚间距 | 脚数 | 脚定义 | ||
1pcs | 0.5mm | 10pins | BLE-10PINS-NAAANNCCCN | |||
背光驱动： | 无 | |||||
七、友达9寸车载液晶模组C090EAN02.0包装详情
包装箱： | 每箱数量 | 重量 | 包装箱尺寸 |
30pcs/箱 | 15 Kgs | 520×340×250 mm |
页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
