1、我公司C090EAN01.1为友达光电原厂原装全新液晶屏A规液晶屏；质量符合友达光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

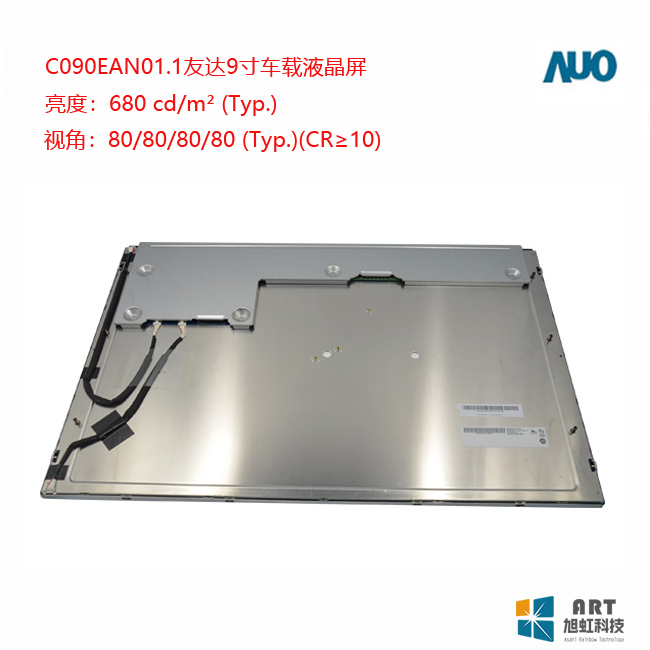

一、友达9寸车载液晶模组C090EAN01.1 应用详情
基础信息： | 品牌 | 友达 | 型号 | C090EAN01.1 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 车载显示 | |
应用环境： | 存储温度 | -40 ~ 95 °C | 工作温度 | -30 ~ 85 °C |
环保状态以对应规格书为准 | 环保状态以对应规格书为准 | 抗振性能 | 2.9G (28.4 m/s²) | |
典型特征： | 表面雾面，广视角，风景模式，宽温，3G抗震，高亮度，白光LED背光，宽屏，上/下/左/右翻转显示 | |||
二、友达9寸车载液晶模组C090EAN01.1结构详情
像素特征： | 解析度 | 1280(RGB)×720 , WXGA | 点间距(mm) | 0.05175×0.15525 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.15525×0.15525 (H×V) | |
结构尺寸： | 显示区域(mm) | 198.72(H) × 111.78(V) | 开口区域(mm) | 202.02(H) × 114.74(V) |
外观尺寸(mm) | 210(H) × 126.8(V) | 外观厚度(mm) | 7.1 (Typ.) | |
外观特征： | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
其它参数： | 重量 | TBD | 表面处理 | 雾面 |
三、友达9寸车载液晶模组C090EAN01.1光学详情
基础信息： | 显示亮度 | 680 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 15/15 (Max.)(Tr/Td) | |
色彩性能： | 白色坐标 | Wx:0.298; Wy:0.314 | 支持颜色 | 16.7M (8-bit) |
色域 | - | 亮度均匀性 | 1.25 (Max.)(9 points) |
四、友达9寸车载液晶模组C090EAN01.1电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
五、友达9寸车载液晶模组C090EAN01.1信号详情
信号电气： | 电压供应 | 3.3/3.3V (Typ.)(VDD/VDDA) | 电流供应 | 150/420mA (Typ.)(IDD/IDDA) | |
信号类型： | LVDS (1 ch, 8-bit) | 逻辑电压 | - | ||
接口特征： | 位置 | - | 类型 | 端子 | |
接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
广濑电机 | FH52-40S-0.5SH | 0.5 mm | 40 pins | 1pcs | |
六、友达9寸车载液晶模组C090EAN01.1光源详情
光源特征： | 光源类型 | WLED | 数量 | 6S3P | 位置 | 侧入式光源 |
是否可换 | - | 形状 | 3串 | 寿命 | 10K(Min.) Hours | |
灯管电气： | 电压供应 | 20.4V (Max.) | 电流供应 | 80/85mA (Typ./Max.) | ||
功率消耗 | 4.9W (Max.) | |||||
接口特征： | 位置 | - | 类型 | FPC | ||
接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
0.5mm | 8pins | 1pcs | BLE-8PINS-AAANNCCC | |||
光源驱动： | 无 | |||||
七、友达9寸车载液晶模组C090EAN01.1包装详情
包装箱： | 数量 | 重量 | 尺寸 |
30 pcs / box | 15 Kgs | 520×340×250 mm (L×W×H) |
1、我公司C090EAN01.1为友达光电原厂原装全新液晶屏A规液晶屏；质量符合友达光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友达9寸车载液晶模组C090EAN01.1 应用详情
基础信息： | 品牌 | 友达 | 型号 | C090EAN01.1 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 车载显示 | |
应用环境： | 存储温度 | -40 ~ 95 °C | 工作温度 | -30 ~ 85 °C |
环保状态以对应规格书为准 | 环保状态以对应规格书为准 | 抗振性能 | 2.9G (28.4 m/s²) | |
典型特征： | 表面雾面，广视角，风景模式，宽温，3G抗震，高亮度，白光LED背光，宽屏，上/下/左/右翻转显示 | |||
二、友达9寸车载液晶模组C090EAN01.1结构详情
像素特征： | 解析度 | 1280(RGB)×720 , WXGA | 点间距(mm) | 0.05175×0.15525 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.15525×0.15525 (H×V) | |
结构尺寸： | 显示区域(mm) | 198.72(H) × 111.78(V) | 开口区域(mm) | 202.02(H) × 114.74(V) |
外观尺寸(mm) | 210(H) × 126.8(V) | 外观厚度(mm) | 7.1 (Typ.) | |
外观特征： | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
其它参数： | 重量 | TBD | 表面处理 | 雾面 |
三、友达9寸车载液晶模组C090EAN01.1光学详情
基础信息： | 显示亮度 | 680 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 15/15 (Max.)(Tr/Td) | |
色彩性能： | 白色坐标 | Wx:0.298; Wy:0.314 | 支持颜色 | 16.7M (8-bit) |
色域 | - | 亮度均匀性 | 1.25 (Max.)(9 points) |
四、友达9寸车载液晶模组C090EAN01.1电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
五、友达9寸车载液晶模组C090EAN01.1信号详情
信号电气： | 电压供应 | 3.3/3.3V (Typ.)(VDD/VDDA) | 电流供应 | 150/420mA (Typ.)(IDD/IDDA) | |
信号类型： | LVDS (1 ch, 8-bit) | 逻辑电压 | - | ||
接口特征： | 位置 | - | 类型 | 端子 | |
接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
广濑电机 | FH52-40S-0.5SH | 0.5 mm | 40 pins | 1pcs | |
六、友达9寸车载液晶模组C090EAN01.1光源详情
光源特征： | 光源类型 | WLED | 数量 | 6S3P | 位置 | 侧入式光源 |
是否可换 | - | 形状 | 3串 | 寿命 | 10K(Min.) Hours | |
灯管电气： | 电压供应 | 20.4V (Max.) | 电流供应 | 80/85mA (Typ./Max.) | ||
功率消耗 | 4.9W (Max.) | |||||
接口特征： | 位置 | - | 类型 | FPC | ||
接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
0.5mm | 8pins | 1pcs | BLE-8PINS-AAANNCCC | |||
光源驱动： | 无 | |||||
七、友达9寸车载液晶模组C090EAN01.1包装详情
包装箱： | 数量 | 重量 | 尺寸 |
30 pcs / box | 15 Kgs | 520×340×250 mm (L×W×H) |
页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
