1、我公司C070VAN02.4为友达光电原厂原装全新液晶屏A规液晶屏；质量符合友达光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

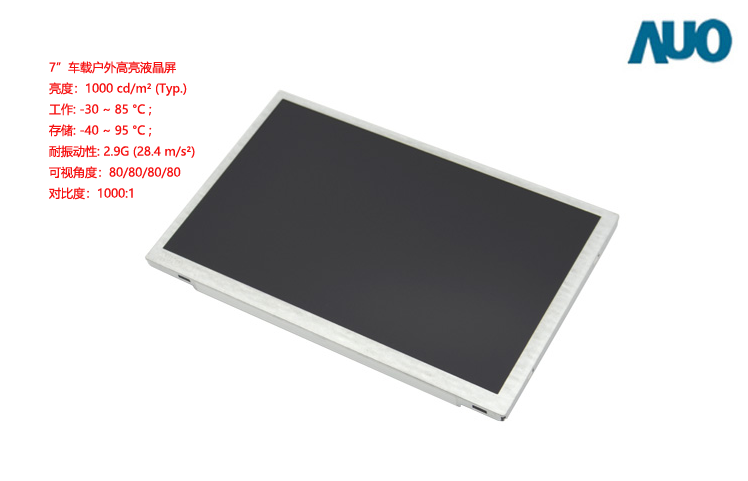

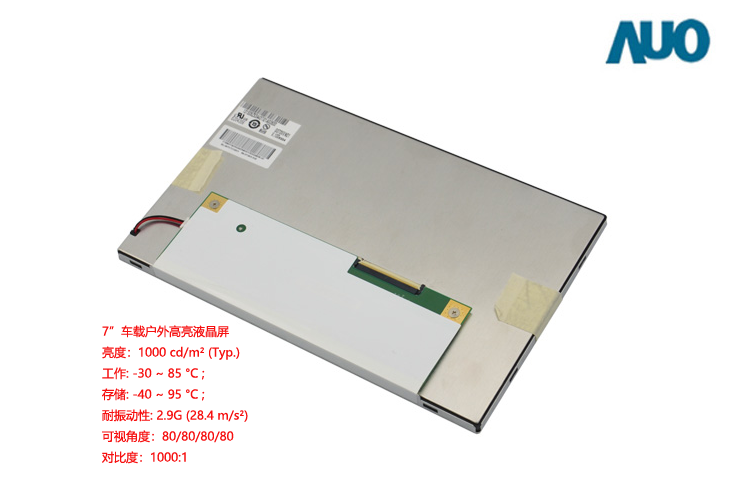

一 、友达7寸车载户外高亮液晶模组C070VAN02.4应用详情
基础信息： | 制造商 | 友达（AUO） | 型号 | C070VAN02.4 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 车载显示，户外高亮 | |
屏幕尺寸 | 7” | |||
应用环境： | 工作温度 | -30 ~ 85 °C | 存储温度 | -40 ~ 95 °C |
环保状态以对应规格书为准 | 环保状态以对应规格书为准 | 抗振性能 | 2.9G (28.4 m/s²) | |
典型特征： | 广色域，表面雾面，广视角，风景模式，宽温，3G抗震，超高亮度，白光LED背光，宽屏，上/下/左/右翻转显示 | |||
二 、友达7寸车载户外高亮液晶模组C070VAN02.4结构详情
像素特征： | 解析度 | 800×480(RGB) , WVGA | 点间距 | 0.1905×0.0635 mm (H×V) |
像素排列 | RGB垂直条状 | 像素间距 | 0.1905×0.1905 mm (H×V) | |
结构尺寸： | 显示区域 | 152.4×91.44 mm (H×V) | 开口区域 | 157.35×95.0 mm (H×V) |
外观尺寸 | 167.3×109.2 mm (H×V) | 外观厚度 | 6.68/11.88 (Typ./Max.) mm | |
外观特征 ： | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 15:9 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Rear mounting Pole (4-M2) | |||
其他参数： | 重量 | TBD | 表面处理 | 雾面 |
三、友达7寸车载户外高亮液晶模组C070VAN02.4光学详情
基础信息： | 显示亮度 | 1000 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间 | 9/11 (Typ.)(Tr/Td) (ms) | |
色彩性能： | 白色坐标 | Wx:0.298; Wy:0.321 | 支持颜色 | 16.7M (8-bit) |
色域 | 72% NTSC (CIE1931) | 亮度均匀性 | 1.25 (Max.)(9 points) | |
显示性能： | 室外可视 | 是 | 投射系数 | - |
四、友达7寸车载户外高亮液晶模组C070VAN02.4电子详情
帧频率 : | 60Hz |
翻转显示 | 翻转 (水平/垂直) |
五、友达7寸车载户外高亮液晶模组C070VAN02.4信号详情
信号电气： | 输入电流 | 14.2/22.5/1.17/1.07mA (Typ.)(IDD/AIDD/IGH/IGL) | 输入电压 | 3.3/13/20/-8V (Typ.)(VDD/AVDD/VGH/VGL) | ||
信号逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | 信号接口 | Parallel RGB (1 ch, 8-bit) + SPI | |||
接口特征： | 位置 | 背面 | 类型 | FPC | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
0.5mm | 50pins | 1pcs | ||||
六、友达7寸车载户外高亮液晶模组C070VAN02.4发光详情
灯管特征： | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 | ||||
可换性 | - | 灯管形状 | - | 灯管寿命 | 10K(Typ.) (Hours) | |||||
灯管电气 | 电压输入 | 21.6/24/27.2V (Min./Typ./Max.) | 电流输入 | 80/85mA (Typ./Max.) | ||||||
接口特征： | 位置 | - | 类型 | FPC | ||||||
灯管驱动： | 无 | |||||||||
接口详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | ||||
0.5mm | 10pins | 1pcs | ||||||||
1、我公司C070VAN02.4为友达光电原厂原装全新液晶屏A规液晶屏；质量符合友达光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一 、友达7寸车载户外高亮液晶模组C070VAN02.4应用详情
基础信息： | 制造商 | 友达（AUO） | 型号 | C070VAN02.4 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 车载显示，户外高亮 | |
屏幕尺寸 | 7” | |||
应用环境： | 工作温度 | -30 ~ 85 °C | 存储温度 | -40 ~ 95 °C |
环保状态以对应规格书为准 | 环保状态以对应规格书为准 | 抗振性能 | 2.9G (28.4 m/s²) | |
典型特征： | 广色域，表面雾面，广视角，风景模式，宽温，3G抗震，超高亮度，白光LED背光，宽屏，上/下/左/右翻转显示 | |||
二 、友达7寸车载户外高亮液晶模组C070VAN02.4结构详情
像素特征： | 解析度 | 800×480(RGB) , WVGA | 点间距 | 0.1905×0.0635 mm (H×V) |
像素排列 | RGB垂直条状 | 像素间距 | 0.1905×0.1905 mm (H×V) | |
结构尺寸： | 显示区域 | 152.4×91.44 mm (H×V) | 开口区域 | 157.35×95.0 mm (H×V) |
外观尺寸 | 167.3×109.2 mm (H×V) | 外观厚度 | 6.68/11.88 (Typ./Max.) mm | |
外观特征 ： | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 15:9 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Rear mounting Pole (4-M2) | |||
其他参数： | 重量 | TBD | 表面处理 | 雾面 |
三、友达7寸车载户外高亮液晶模组C070VAN02.4光学详情
基础信息： | 显示亮度 | 1000 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间 | 9/11 (Typ.)(Tr/Td) (ms) | |
色彩性能： | 白色坐标 | Wx:0.298; Wy:0.321 | 支持颜色 | 16.7M (8-bit) |
色域 | 72% NTSC (CIE1931) | 亮度均匀性 | 1.25 (Max.)(9 points) | |
显示性能： | 室外可视 | 是 | 投射系数 | - |
四、友达7寸车载户外高亮液晶模组C070VAN02.4电子详情
帧频率 : | 60Hz |
翻转显示 | 翻转 (水平/垂直) |
五、友达7寸车载户外高亮液晶模组C070VAN02.4信号详情
信号电气： | 输入电流 | 14.2/22.5/1.17/1.07mA (Typ.)(IDD/AIDD/IGH/IGL) | 输入电压 | 3.3/13/20/-8V (Typ.)(VDD/AVDD/VGH/VGL) | ||
信号逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | 信号接口 | Parallel RGB (1 ch, 8-bit) + SPI | |||
接口特征： | 位置 | 背面 | 类型 | FPC | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
0.5mm | 50pins | 1pcs | ||||
六、友达7寸车载户外高亮液晶模组C070VAN02.4发光详情
灯管特征： | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 | ||||
可换性 | - | 灯管形状 | - | 灯管寿命 | 10K(Typ.) (Hours) | |||||
灯管电气 | 电压输入 | 21.6/24/27.2V (Min./Typ./Max.) | 电流输入 | 80/85mA (Typ./Max.) | ||||||
接口特征： | 位置 | - | 类型 | FPC | ||||||
灯管驱动： | 无 | |||||||||
接口详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | ||||
0.5mm | 10pins | 1pcs | ||||||||
页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
