一、龙腾10.4寸液晶模组M104GNX1 R1 应用特征
基本信息： | 品牌 | 型号 | 屏幕类型 | 其它名称 |
IVO | M104GNX1 R1 | a-Si TFT-LCD , 液晶模组 | M104GNX1-R1 | |
最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | -20 ~ 70 °C | -30 ~ 80 °C | - | |
适用于： | 工业 | |||
典型特征： | 表面雾面，6/8位灰阶可选，风景模式，白光LED背光，180度翻转显示 | |||
二、龙腾10.4寸液晶模组M104GNX1 R1 结构特征
屏幕尺寸： | 10.4 吋 | |||
像素特征： | 分辨率 | 像素配置 | 点间距(W×H) | 像素间距(W×H) |
1024(RGB)×768 , XGA | RGB垂直条状 | 0.06875×0.20625 mm | 0.20625×0.20625 mm | |
结构尺寸： | 显示尺寸(W×H) | 可视尺寸(W×H) | 外观尺寸(W×H) | 外观厚度 |
211.2×158.4 mm | 214.8×162.0 mm | 236×176.9 mm | 5.7±0.3 mm | |
外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 4:3 (W : H) | 风景模式 | - | |
安装方式： | Face mounting holes (4 pcs) on left, right bezel | |||
其他特征： | 表面防护 | 重量 | 表面处理 | |
- | 290g (Max.) | 雾面，Hard coating (3H) | ||
三、龙腾10.4寸液晶模组M104GNX1 R1 光学特征
基本信息： | 亮度(cd/m²) | 光学模式 | 对比度 |
350 (Typ.) | TN，常白显示，透射式 | 900:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
75/75/75/75 (Typ.)(CR≥10) | - | 16 (Typ.)(Tr+Td) (ms) | |
色彩性能： | 色域 | 颜色数量 | 白场色度 |
50% NTSC (CIE1931) | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | Wx:0.310; Wy:0.330 | |
白场变动： | 1.25/1.33 (Typ./Max.)(9 points) | ||
四、龙腾10.4寸液晶模组M104GNX1 R1电子特征
功率总耗： | 3.72W (Max.) |
刷新频率 : | 60Hz |
翻转扫描 | 翻转 (180°) |
五、龙腾10.4寸液晶模组M104GNX1 R1 信号特征
信号电气： | 电流输入 | 电压输入 | 功耗 | |||
TBD | 3.3V(Typ.) | - | ||||
接口特征： | 位置 | 类型 | 信号类型 | |||
- | 端子 | LVDS (1 ch, 6/8-bit) | ||||
信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
信盛精工 | MSB24013P20HA | 1pcs | 1.0mm | 20pins | LVDS-20P1C8B-080D | |
六、龙腾10.4寸液晶模组M104GNX1 R1 背光特征
背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命（小时） | 是否可换 |
WLED | 侧入式光源 | - | - | 30K(Min.) | - | |
接口特征： | 位置 | 类型 | WLED驱动 | |||
- | 端子 | 含LED驱动器 | ||||
接口详情： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
信盛精工 | MSB24038P5A | 1pcs | 1.25mm | 5pins | ||
驱动电气： | 电流输入 | 电压输入 | 功耗 | |||
- | 12.0V (Typ.) | 2.88W (Max.) | ||||
龙腾10.4寸液晶模组M104GNX1 R1概况

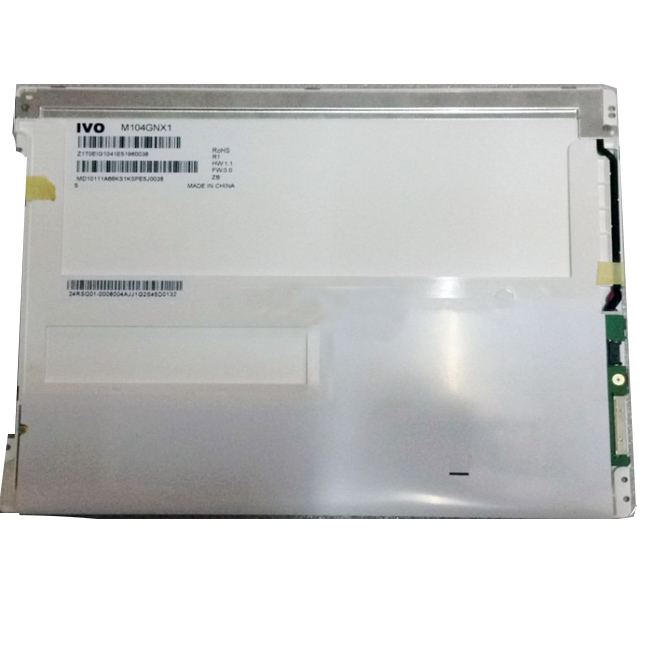

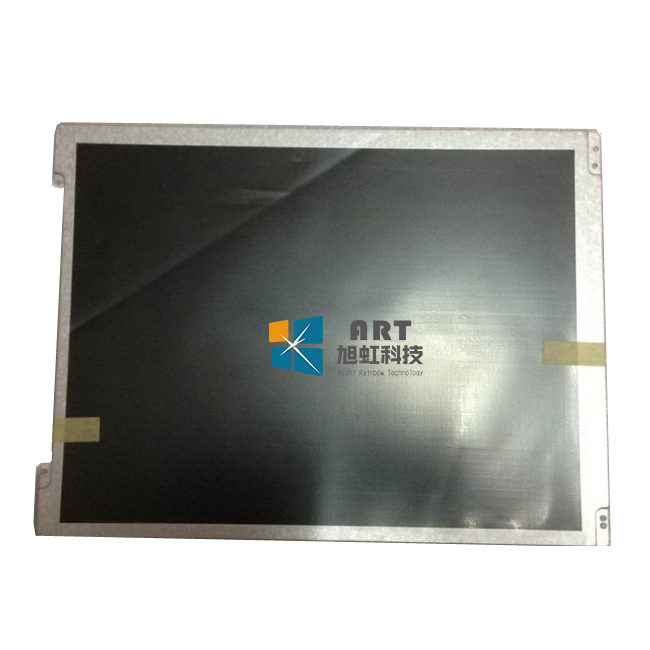

M104GNX1 R1是昆山龙腾光电有限公司 (龙腾，IVO) 推出的一款采用a-Si TFT-LCD技术的10.4吋液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。M104GNX1 R1的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它表面雾面，6/8位灰阶可选，风景模式，白光LED背光，180度翻转显示等特征，M104GNX1 R1推荐使用于工业等产品。
M104GNX1 R1作为一款TN，常白显示，透射式液晶模组产品，M104GNX1 R1可以提供350 cd/m²的显示亮度 900:1的透射对比度，以及75/75/75/75 (Typ.)(CR≥10)(L/R/U/D)的可视角度，它的响应时间为16 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号，M104GNX1 R1可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。M104GNX1 R1背光采用了WLED发光的侧入式光源，光源的使用寿命为30K小时，含LED驱动器。M104GNX1 R1采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
M104GNX1 R1于2014年Q4量产，当前生产状态为量产中。如果开发新产品想采用M104GNX1 R1液晶模组，建议多了解一下关于M104GNX1 R1的最新的生产状态信息和技术信息。M104GNX1 R1所有参数值均以规格书为准，M104GNX1 R1规格书和最新价格可以咨询杭州旭虹。
