友达光电17.3英寸G173HW系列液晶模组进料A+检验标准解析

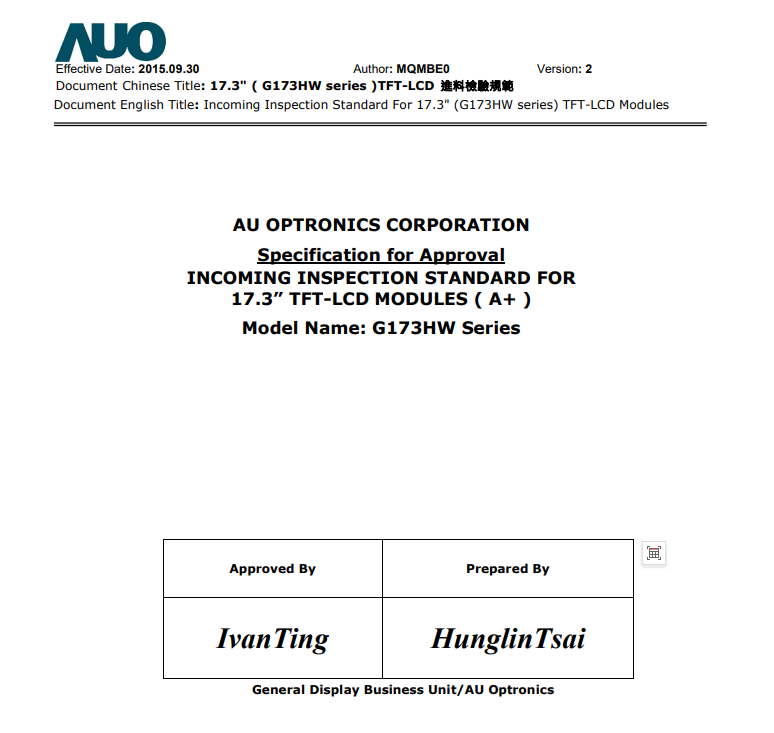

在液晶显示模组的供应链管理中，进料检验（Incoming Quality Control, IQC）是确保终端产品质量的第一道关口。友达光电（AU Optronics, AUO）作为全球领先的TFT-LCD供应商，为其17.3英寸G173HW系列模组制定了详细的进料检验规范（Incoming Inspection Standard）。该规范不仅明确了买卖双方在质量验收中的权利与责任，更以量化指标和标准化的检验流程，为显示面板的质量一致性提供了坚实保障。本文基于该系列规范的最新版本（Rev. 2, 2015年9月30日发布），系统梳理其核心内容与技术要点。
一、检验范围与责任界定
规范首先界定了适用范围：适用于友达光电供应的所有17.3英寸TFT-LCD模组（以下简称“模组”）。检验内容涵盖电气性能、外观及外部尺寸三大部分。
在责任与时效方面，买方需在交货后二十个日历日内完成检验，费用自理。检验结果须书面记录并抄送卖方。若在检验期内发现整批产品存在不可接受的缺陷，买方应在检验期结束后三个工作日内书面通知卖方；逾期未通知，则视为默认接受该批产品。这一条款强化了检验的时效性，避免了长期悬而未决的质量纠纷。
二、抽样方法：基于MIL-STD-105E标准
规范明确采用美军标MIL-STD-105E作为抽样依据，具体参数如下：
批量定义：每个型号每个发货批次为一个检验批。
抽样类型：正常检验、一次抽样。
检验水平：Ⅱ级（通用工业水平）。
可接受质量水平（AQL）：主要缺陷为1.0%，次要缺陷为2.5%。
规范还提供了样本字码表（Table 14-1），根据批量大小确定对应的样本量，并附有判定流程图（Fig.2），使检验人员能够快速执行抽样与判定。
三、检验环境与仪器要求
为了保证检验结果的重复性和可比性，A+规范对检验环境做出了严格规定：
参数 | 要求 |
温度 | 20 ~ 25 ℃ |
湿度 | 65% ± 5% RH |
照度 | 荧光灯下300 ~ 700 lux（标准500 lux） |
观察距离 | 距模组表面35 ± 5 cm，视线垂直于屏面 |
观察方式 | 取下偏光片保护膜，以人眼目视判定 |
检验仪器包括信号发生器（如LD-2000）、AU专用视频板以及亮度色度计（如Topcon BM-7）。这些条件确保了检验的标准化，使不同批次、不同检验人员的结果具有可比性。
四、缺陷分类：主要缺陷与次要缺陷
规范将缺陷分为两大类：
主要缺陷（Major Defect）：可能导致产品失效或显著降低其预期用途的缺陷。
次要缺陷（Minor Defect）：对产品预期用途影响较小，或对有效使用影响不大的偏差。
这种分类直接对应了AQL的不同容忍度，也指导检验人员在判定时合理区分缺陷的严重程度。
五、电气检验规范：像素缺陷与残影
电气性能是液晶模组最核心的质量指标。G173HW系列A+标准对像素缺陷（点缺陷）的要求相当严格：
检验项目 | 规格要求 |
线缺陷 | 不允许可见 |
亮点 | 0个 |
暗点 | ≤3 |
总点缺陷 | ≤3个 |
两个连续亮点（垂直/水平/斜向） | 不允许 |
三个及以上连续亮点 | 不允许 |
两个连续暗点 | 允许1对 |
三个及以上连续暗点 | 不允许 |
亮点与暗点相邻 | 不允许 |
两个亮点间距 | 不允许 |
两个暗点间距 | ≥15 mm |
Mura（不均匀） | 6% ND滤光片下不明显 |
子像素与“小亮点”定义
规范特别指出：一个子像素定义为一个点。缺陷面积需大于等于1/2子像素面积才计为一个点缺陷；更小的亮点则视为“小亮点”（Small Bright Dot），允许最多10个。判定方法为：使用5% ND滤光片（距离30 cm）观察，若能看见则计为亮点，否则计为小亮点。
检验图形
标准检验图案包括黑、红、绿、蓝四种，分别用于检测亮点或暗点。这有助于全面评估不同颜色显示下的像素表现。
残影（Image Retention）要求
在Rev.2版本中新增了残影判定标准：使用测试图案后，残影必须在5秒内消失。这是对动态显示性能的重要补充，尤其适用于笔记本电脑等频繁切换画面的应用场景。
六、外观检验规范
外观缺陷涵盖活性区内的颗粒、划痕、气泡、脏污，以及边框变形、标签异常、螺丝松动、连接器外观等。规范以表格形式给出了不同尺寸范围对应的允许数量。
活性区内异物/颗粒（圆形）
平均直径 D (mm) | 允许数量 |
D < 0.4 | 忽略不计 |
0.4 ≤ D < 0.6 | ≤10个 |
D ≥ 0.6 | 0个 |
线性缺陷（划痕/脏污）
宽度 W (mm) | 长度 L (mm) | 允许数量 |
W ≤ 0.05 | L ≤ 2 | 忽略不计 |
0.05 < W ≤ 0.07 | 2 < L ≤ 5 | ≤3条 |
W > 0.07 | L > 5 | 0条 |
气泡（圆形）
同样按直径和数量判定，标准与颗粒类似。
边框与标签
边框间隙：前后边框缝隙允许≤0.8 mm；边框划痕、凹陷等不允许有危害性损伤。
标签：不允许无标签、内容错误、位置偏移、褶皱或重叠。污损若不超过30 mm × 20 mm且仍可读字和扫描条码，则视为可接受。
螺丝：不允许缺漏或松动。
连接器：不允许破损、翘起或变形。
特殊判定规则
当 L ≥ 2W 时，缺陷按线性缺陷计数。
异物平均直径 D = ½ (W + L)。
可擦拭的异物（如指纹、浮尘）不计为缺陷。
黑矩阵区域（活性区外0.3 mm以内）的缺陷不予考虑。
ND滤光片使用方法：将滤光片置于面板前约10 mm处，在35±5 cm距离下正视观察1秒。
七、检验判定与不合格处理
根据MIL-STD-105E的正常检验一次抽样方案：
若样本中的缺陷数 ≤ 允收数，判定该批合格。
若缺陷数 ≥ 拒收数，判定该批拒收。
买方需将拒收结果书面通知卖方。
这一流程保证了判定结果的明确性与可追溯性，便于双方后续协商处理。
八、使用注意事项：延长模组寿命的要点
规范最后列出了19条使用注意事项，涵盖机械应力、散热、防尘、电源时序、静电防护、背光高压安全、存储环境等。其中特别值得关注的包括：
避免长时间显示静态画面（白色除外），以防残影（image sticking）。
电源时序：连接或断开电路前务必关闭电源。
防静电：未接地设备禁止触摸模组。
防结露：温差剧变可能导致偏光片损坏。
高压安全：背光高压区不可直接触摸。
机械保护：避免振动、冲击或正面/背面受压，否则可能导致显示不均或功能异常。
这些建议对整机制造商及终端用户都具有重要参考价值，有助于降低因使用不当导致的失效风险。
友达光电G173HW系列17.3英寸液晶模组的进料A+规格检验标准，是一份严谨、全面且具有高度可操作性的技术文件。它不仅通过量化的电气与外观判定准则确保了产品质量的一致性，还以MIL-STD-105E抽样方法和标准化的检验环境，为买卖双方提供了公平、透明的验收依据。对于显示行业的质量工程师、采购人员以及终端产品开发者而言，深入理解并严格执行此类标准，是保障产品显示性能、降低供应链质量风险的关键一步。随着显示技术的不断进步，这类规范也将持续迭代，为高端LCD模组的质量管控树立标杆。
