友达12.1英寸G121EA 系列 A 级 TFT-LCD 模组进料检验规范
1. 一段话总结
本文档是友达光电 2018 年 11 月 27 日生效的G121EA 系列 12.1 英寸 A 级 TFT-LCD 模组进料检验规范，明确适用范围、检验周期、抽样标准、环境条件、缺陷分级（严重 / 轻微）、电气 / 外观 / TP 检验标准，并依据 **ANSI/ASQ Z1.4-2003 Level II、AQL 严重 1.0%/ 轻微 2.5%** 执行判定，同时给出使用注意事项，用于客户对友达出货屏的进厂验收。

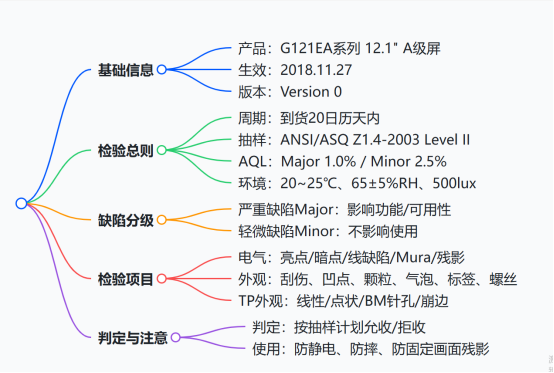

2. 思维导图
3. 详细总结
一、文档基础信息
文档名称：Incoming Inspection Standard For 12.1” (G121EA Series) (A grade)
生效日期：2018.11.27
版本：V0
适用对象：友达 G121EA 系列 12.1 英寸 TFT-LCD 模组（含带 TP / 盖板产品）
二、检验总则
检验周期：买方需在到货20 个自然日内完成检验，逾期视为合格。
抽样标准：ANSI/ASQ Z1.4-2003，正常检验、单次抽样、Level II。
AQL 标准：
严重不良（Major）：AQL=1.0%
轻微不良（Minor）：AQL=2.5%
三、检验环境与仪器
表格
项目 | 标准值 |
温度 | 20~25℃ |
湿度 | 65±5%RH |
照度 | 300~700lux（标准 500lux） |
观测距离 | 35±5cm，垂直 ±10° |
仪器 | 信号发生器、驱动板、BM-7 亮度计 |
四、缺陷分类
严重不良：导致功能失效或大幅降低可用性。
轻微不良：不影响使用，仅外观轻微偏离。
五、电气检验规范（核心）
表格：
检验项 | 判定标准 |
线缺陷 | 不允许 |
亮点 | ≤2个 |
暗点 | ≤3个 |
总点数缺陷 | ≤3个 |
连续亮点 | 2 个不允许；≥3 个不允许 |
连续暗点 | 2 个≤1 对；≥3 个不允许 |
缺陷点间距 | 亮点 / 暗点 / 明暗点之间 **≥15mm** |
Mura | 普通亮度用5% ND 滤光片；1000nits 以上用1% ND 滤光片 |
残影 | 5 秒画面，切换后5 秒内消失 |
六、外观检验标准（核心）
1.偏光片颗粒 / 刮伤 / 凹点 / 气泡
D≤0.15mm：不计
0.15<D≤0.50mm：数量≤3
D>0.50mm：不允许
2.线性缺陷（宽 W / 长 L）
W≤0.03 且 L≤0.5：不计
0.03<W≤0.07 且 0.5<L≤2.0：≤3 个
W>0.07 或 L>2.0：不允许
3.边框间隙
前框与玻璃间隙W<0.8mm
4.标签
字迹可辨、条码可扫、位置正确
5.螺丝 / 连接器
螺丝不可缺少 / 松动；连接器不影响功能
七、TP（触摸屏）外观标准
表格：
缺陷类型 | 判断标准 |
线性缺陷 | L≤3mm 或 W≤0.1mm 不计；超标不允许 |
点状缺陷 | D≤0.2mm 不计；0.2<D≤0.5mm≤3 个 |
BM 针孔 | D≤0.1mm 不计；0.1<D≤0.2mm≤2 个（间距≥5mm） |
玻璃崩边 | 角部 X/Y≤2mm，Z≤1/2 玻璃厚；无延伸裂纹 |
玻璃裂纹 | 完全不允许 |
八、检验判定
缺陷数≤AQL 允收水平：允收
缺陷数 > AQL 允收水平：拒收，需书面通知友达
九、使用注意事项
禁止扭曲、重压、静电接触
避免长时间固定画面导致残影
拆装必须断电
防止温度剧变凝露损坏偏光片 / TP
4. 关键问题
1.该进料检验的抽样标准与 AQL 分别是什么？
答：抽样依据ANSI/ASQ Z1.4-2003 Level II单次正常检验；严重缺陷 AQL=1.0%，轻微缺陷 AQL=2.5%。
2.电气检验中亮点、暗点及间距的核心要求是什么？
答：亮点≤2 个、暗点≤3 个、总缺陷点≤3 个；任意两个亮点 / 暗点 / 明暗点之间间距必须≥15mm；连续 2 个亮点不允许，连续 3 个及以上任何点缺陷均不允许。
3.外观检验中偏光片上圆形缺陷的判定规则是什么？
答：平均直径 D≤0.15mm不计；0.15
