1、我公司TM097TDH01-00为天马原厂原装全新液晶屏A规液晶屏；质量符合天马原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

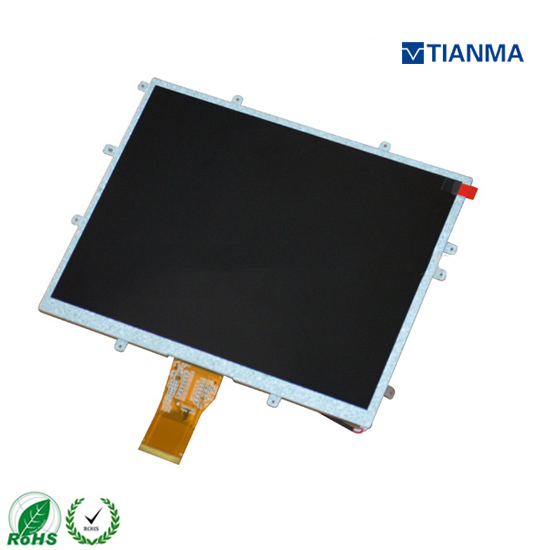

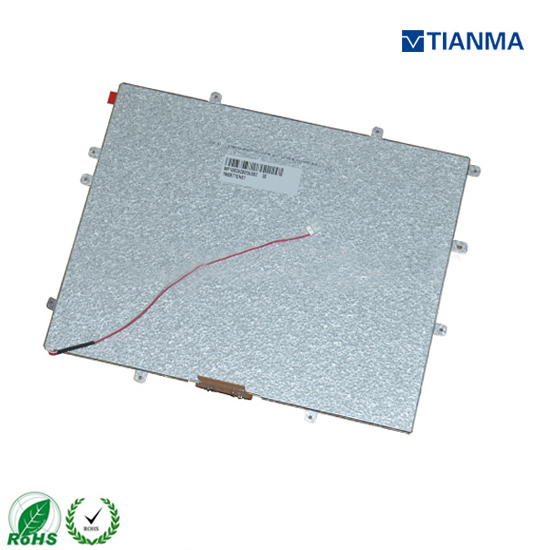

一、天马9.7寸液晶模组TM097TDH01-00应用详情
基本信息： | 制造商 | 天马（tianma） | 型号 | TM097TDH01-00 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 平板电脑 | |
对角尺寸 | 9.7” | |||
应用环境： | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~~ 80 °C |
环保状态以对应规格书为准 | 环保状态以对应规格书为准 | |||
典型特征： | 表面雾面，6/8位灰阶可选，风景模式，白光LED背光,上/下/左/右翻转显示 | |||
二、天马9.7寸液晶模组TM097TDH01-00结构详情
像素特征： | 解析度 | 1024(RGB)×768 , XGA | 点间距(mm) | 0.064×0.192 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.192×0.192 (H×V) | |
结构尺寸： | 显示区域（mm） | 196.608(H) × 147.456(V) | 开口区域(mm) | 200.91(H) × 152.26(V) |
外观尺寸（mm） | 210.2(H) × 166.2(V) | 外观厚度(mm) | 3.66±0.3 mm | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Face mounting holes (10 pcs) on left, right, up, down slugs | |||
其它参数： | 重量 | TBD | 表面处理 | 雾面，Hard coating (3H) |
三、天马9.7寸液晶模组TM097TDH01-00光学详情
基本信息： | 显示亮度 | 220 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/60/70/70 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | 3 o'clock | 响应时间(ms) | 20(Typ.)(Tr+Td) (ms) | |
色彩性能： | 白色坐标 | X:0.313; Y:0.329 | 支持颜色 | 262K/16.7M (6-bit / 6-bit + Dithering) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.33 (Max.)(9 points) |
四、天马9.7寸液晶模组TM097TDH01-00电子详情
翻转扫描 : | 翻转 (水平/垂直) |
刷新频率： | 60Hz |
五、天马9.7寸液晶模组TM097TDH01-00信号详情
信号电气： | 电压供应 | 3.3/12.5/22.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) | 电流供应 | - |
功耗 | - | |||
信号类型： | Parallel RGB (1 ch, 6/8-bit) | 逻辑电压 | - | |
接口特征： | 类型 | FPC | ||
接口详情： | 数量 | 脚数 | 脚距 | 脚定义 |
1pcs | 50pins | 0.5mm | ||
六、天马9.7寸液晶模组TM097TDH01-00光源详情
光源特征： | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 |
数量 | 6S6P | 是否可换 | - | 灯管寿命 | 30K(Typ.) (Hours) | |
灯管电气： | 电压供应 | 19.2V (Typ.) | 电流供应 | 120mA (Typ.) | ||
接口特征： | 类型 | 端子 | ||||
背光驱动 : | 无 | |||||
