TM080SDH01

您现在的位置:首页 > 液晶屏产品 > 天马液晶屏 > 8.0寸 >

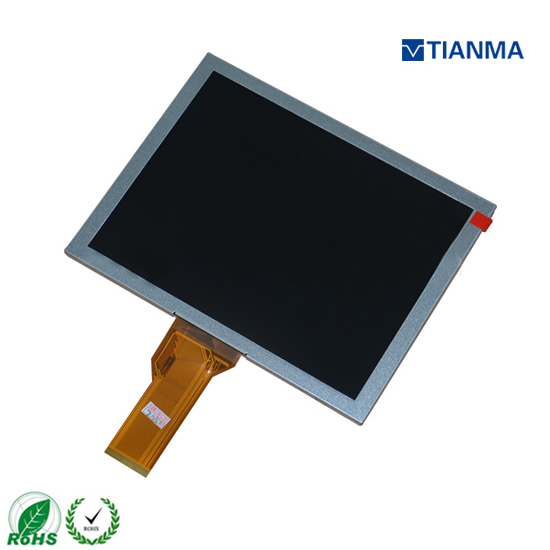

  • TM080SDH01
  • 型号:TM080SDH01
  • 品牌:天马/TIANMA
  • 尺寸:8.0寸
  • 分辨率:800(RGB)×600   [SVGA]
  • 亮度:250 cd/m² (Typ.)
  • 视角:70/70/50/70 (Typ.)(CR≥10)
  • 接口:RGB
  • 对比度:500:1 (Typ.) (透射)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司TM080SDH01为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、天马8.0寸液晶模组TM080SDH01应用详情

    基本信息:

    制造商

    天马(tianma)

    型号

    TM080SDH01

    类型

    液晶模组     a-Si TFT-LCD

    应用产品

    工业

    对角尺寸

    8.0”



    应用环境:

    工作温度

    -20 ~ 70 °C

    存储温度

    -30 ~~ 80 °C

    ROHS

    ROHS



    典型特征:

    表面雾面,6/8位灰阶可选,风景模式,白光LED背光,上/下/左/右翻转显示



    二、天马8.0寸液晶模组TM080SDH01结构详情

    像素特征:

    解析度

    800(RGB)×600 , SVGA

    点间距(mm)

    0.0675×0.2025 (H×V)

    像素排列

    RGB垂直条状

    像素间距(mm)

    0.2025×0.2025 (H×V)

    结构尺寸:

    显示区域(mm)

    162(H) × 121.5(V)

    开口区域(mm)

    164.8(H) × 124.3(V)

    外观尺寸(mm)

    183(H) × 141(V)

    外观厚度(mm)

    5.6±0.3

    外观特征:

    物理形状

    平面矩形

    外观形状

    -

    宽高比

    4:3 (H:V)

    风景肖像

    风景模式

    其它参数:

    重量

    250g (Typ.)

    表面处理

    雾面



    三、天马8.0寸液晶模组TM080SDH01光学详情



    基本信息:

    显示亮度

    250 cd/m² (Typ.)

    对比度

    500:1 (Typ.) (透射)

    可视角度

    70/70/50/70 (Typ.)(CR≥10)

    显示模式

    TN,常白显示,透射式

    最佳视角

    12 o'clock

    响应时间(ms)

    25(Typ.)(Tr+Td) (ms)

    色彩性能:

    白色坐标

    X:0.310; Y:0.330

    支持颜色

    262K/16.7M (6-bit / 6-bit + Dithering)

    色域

    50% NTSC (CIE1931)

    亮度均匀性

    1.33/1.43 (Typ./Max.)(9 points)



    四、天马8.0寸液晶模组TM080SDH01电子详情

    翻转扫描 :

    翻转 (水平/垂直)

    刷新频率:

    60Hz

    功率总耗 :

    1.97/2.70W (Typ./Max.)

    时序控制 (T-CON) :

    Embedded T-CON



    五、天马8.0寸液晶模组TM080SDH01信号详情

    信号电气:

    电压供应

    3.3/12.5/22.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)

    电流供应

    3.39/17.75/0.28/0.29mA (Typ.)(ICC/AIDD/IGH/IGL)

    功耗

    241.4/381.5mW (Typ./Max.)

    信号类型:

    Parallel RGB (1 ch, 6/8-bit)

    逻辑电压

    -

    接口特征:

    类型

    FPC

    接口详情:

    数量

    脚数

    脚距

    脚定义

    1pcs

    50pins

    0.5mm

    DRGB-50P1C8B-105A



    六、天马8.0寸液晶模组TM080SDH01光源详情

    光源特征:

    光源类型

    WLED

    光源形状

    阵列

    位置

    侧入式光源

    数量

    3S9P

    是否可换

    -

    灯管寿命

    20K(Typ.) (Hours)

    灯管电气:

    电压供应

    9.6/10.3 (Typ./Max.)

    电流供应

    180/225mA (Typ./Max.)

    功耗

    1.73/2.32W (Typ./Max.)

    接口特征:

    类型

    端子

    背光驱动 :



    七、天马8.0寸液晶模组TM080SDH01包装详情

    包装箱:

    数量

    重量

    包装箱尺寸

    48 pcs / box

    15.38±0.77 Kgs

    544×365×250 mm (L×W×H)

  • 天马8.0寸液晶模组TM080SDH01概况:

    天马 (AVIC) 推出的TM080SDH01是一款采用a-Si TFT-LCD技术的8.0英寸液晶模组产品,TM080SDH01装配有WLED背光,无背光驱动,无触摸。TM080SDH01典型特征为: 表面雾面,6/8位灰阶可选,风景模式,白光LED背光,上/下,左/右翻转显示, DE/SYNC mode selectable。TM080SDH01的工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。TM080SDH01推荐使用于工业。


    TM080SDH01作为一款TN,常白显示,透射式液晶模组产品,TM080SDH01可以提供250 cd/m²的显示亮度 500:1的透射对比度,以及70/70/50/70 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为12 o'clock,它的响应时间为25 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 6-bit + Dithering灰阶信号,TM080SDH01可以显示262K/16.7M颜色,其显示的色彩饱和度也达到了50% (CIE1931)。TM080SDH01背光采用了3S9P WLED发光的侧入式光源,光源的使用寿命为20K小时,不含背光驱动。TM080SDH01采用了Parallel RGB (1 ch, 6/8-bit)信号接口,总共50 pins,采用FPC连接,驱屏电压为3.3/12.5/22.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。


    TM080SDH01于2010年Q4量产,当前生产状态为量产中。如果开发新产品想采用TM080SDH01液晶模组,建议多了解一下关于TM080SDH01的最新的生产状态信息和技术信息。TM080SDH01所有参数值均以规格书为准,TM080SDH01规格书和最新价格可以咨询杭州旭虹。
