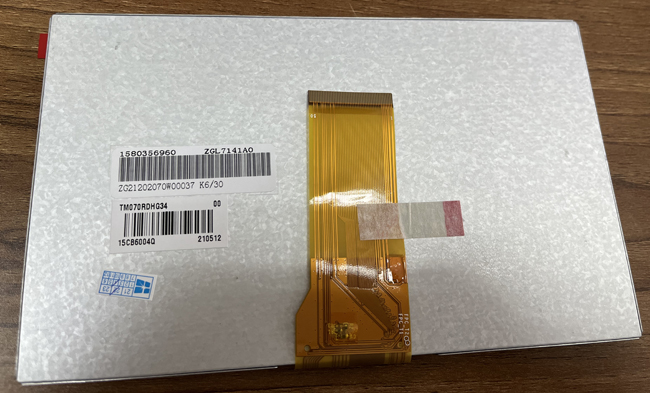

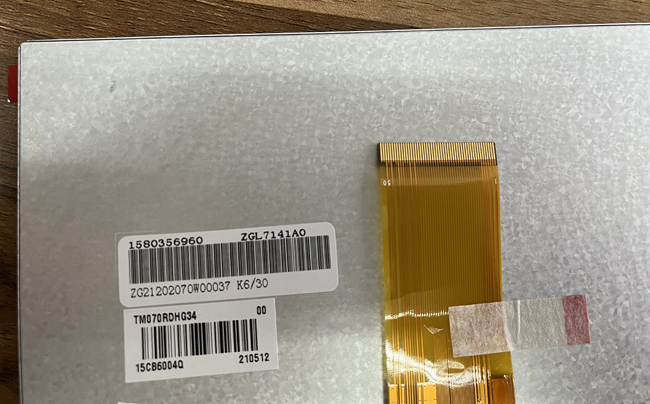

一、天马液晶模组TM070RDHG34 应用详情
基本信息 : | 面板品牌 | 天马（TIANMA） | 面板型号 | TM070RDHG34 |
面板尺寸 | 7.0英寸 | 面板应用 | 工业，户外高亮，车载显示 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -40 ~ 90 °C |
RoHS状态 | RoHS | 耐振动性 | 6.8G (66.64 m/s²) | |
典型特征 : | 宽温，6.8G抗震，超高亮度，白光LED背光，寿命大于5万小时，上/下，左/右翻转显示，表面雾面 | |||
二、天马液晶模组TM070RDHG34 结构详情
像素特征 : | 像素数量 | 800(RGB)×480, WVGA | 点间距 | 0.0642×0.1790 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.1926×0.1790 mm (H×V) [134PPI] | |
结构尺寸 : | 显示区域 | 154.08×85.92 mm (H×V) | 可视区域 | 157.08×89.39 mm (H×V) |
外观尺寸 | 164.9×100 mm (H×V) | 外观厚度 | 5.7±0.3 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:9 (H:V) | 外观样式 | - | |
安装孔位 : | Without | |||
其它特征 : | 重量 | TBD | 表面处理 | 雾面 |
三、天马液晶模组TM070RDHG34 光学详情
基本信息 : | 面板亮度 | 1000 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 70/70/60/70 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 25 (Typ.)(Tr+Td) ms | |
色彩性能 : | 白色色度 | - | 显示颜色 | 16.7M (8-bit) |
色温 | - | 亮度变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
显示性能 : | 室外可视 | 是 | 透射系数 | - |
四、天马液晶模组TM070RDHG34 电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
驱动IC : | COG 已邦定 HX8264D + HX8664B |
时序控制 (T-CON) : | Embedded T-CON |
五、天马液晶模组TM070RDHG34 背光详情
背光特征 : | 灯管类型 | WLED | 灯管形状 | 阵列 | 灯管寿命 | 50K (Typ.) 小时 |
是否可换 | - | 数量 | 3S8P | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 9.6/10.8V (Typ./Max.) | 电流输入 | 200mA (Typ.) | ||
功耗 | 1.92W (Typ.) | |||||
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | ||
灯管驱动 | 无 | |||||
六、天马液晶模组TM070RDHG34 信号详情
信号系统 : | Parallel RGB (1 ch, 8-bit) | 信号逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||
信号电气 : | 电压输入 | 3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) | 电流输入 | 8/20/0.2/0.2mA (Typ.)(ICC/AIDD/IGH/IGL) | ||
功耗 | 250/400mW (Typ./Max.) | |||||
接口特征 : | 类型 | FPC | 位置 | - | ||
FPC详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
0.5 mm | 50 pins | 1 pcs | ||||
七、天马液晶模组TM070RDHG34 包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
50 pcs / 箱 | - | 530×350×250 mm |
一、天马液晶模组TM070RDHG34 应用详情
基本信息 : | 面板品牌 | 天马（TIANMA） | 面板型号 | TM070RDHG34 |
面板尺寸 | 7.0英寸 | 面板应用 | 工业，户外高亮，车载显示 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -40 ~ 90 °C |
RoHS状态 | RoHS | 耐振动性 | 6.8G (66.64 m/s²) | |
典型特征 : | 宽温，6.8G抗震，超高亮度，白光LED背光，寿命大于5万小时，上/下，左/右翻转显示，表面雾面 | |||
二、天马液晶模组TM070RDHG34 结构详情
像素特征 : | 像素数量 | 800(RGB)×480, WVGA | 点间距 | 0.0642×0.1790 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.1926×0.1790 mm (H×V) [134PPI] | |
结构尺寸 : | 显示区域 | 154.08×85.92 mm (H×V) | 可视区域 | 157.08×89.39 mm (H×V) |
外观尺寸 | 164.9×100 mm (H×V) | 外观厚度 | 5.7±0.3 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:9 (H:V) | 外观样式 | - | |
安装孔位 : | Without | |||
其它特征 : | 重量 | TBD | 表面处理 | 雾面 |
三、天马液晶模组TM070RDHG34 光学详情
基本信息 : | 面板亮度 | 1000 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 70/70/60/70 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 25 (Typ.)(Tr+Td) ms | |
色彩性能 : | 白色色度 | - | 显示颜色 | 16.7M (8-bit) |
色温 | - | 亮度变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
显示性能 : | 室外可视 | 是 | 透射系数 | - |
四、天马液晶模组TM070RDHG34 电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
驱动IC : | COG 已邦定 HX8264D + HX8664B |
时序控制 (T-CON) : | Embedded T-CON |
五、天马液晶模组TM070RDHG34 背光详情
背光特征 : | 灯管类型 | WLED | 灯管形状 | 阵列 | 灯管寿命 | 50K (Typ.) 小时 |
是否可换 | - | 数量 | 3S8P | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 9.6/10.8V (Typ./Max.) | 电流输入 | 200mA (Typ.) | ||
功耗 | 1.92W (Typ.) | |||||
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | ||
灯管驱动 | 无 | |||||
六、天马液晶模组TM070RDHG34 信号详情
信号系统 : | Parallel RGB (1 ch, 8-bit) | 信号逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||
信号电气 : | 电压输入 | 3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) | 电流输入 | 8/20/0.2/0.2mA (Typ.)(ICC/AIDD/IGH/IGL) | ||
功耗 | 250/400mW (Typ./Max.) | |||||
接口特征 : | 类型 | FPC | 位置 | - | ||
FPC详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
0.5 mm | 50 pins | 1 pcs | ||||
七、天马液晶模组TM070RDHG34 包装详情
包装箱 : | 数量 | 重量 | 尺寸 (L×W×H) |
50 pcs / 箱 | - | 530×350×250 mm |
页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
