1、我公司TM050RDH03-41 为天马原厂原装全新液晶屏A规液晶屏；质量符合天马原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

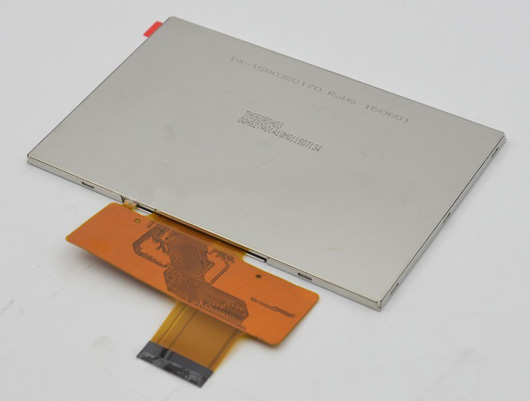

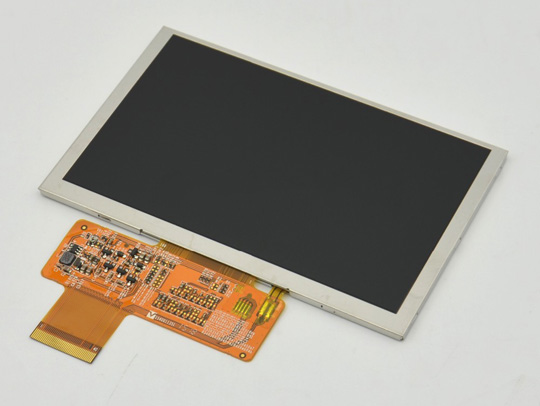

一、天马5.0寸液晶模组TM050RDH03-41 应用详情
基本信息： | 制造商 | 天马（tianma） | 型号 | TM050RDH03-41 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 便携导航仪，掌上电视，MP4 PMP，工业，MID UMPC | |
对角尺寸 | 5.0” | |||
应用环境： | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
ROHS | ROHS | |||
典型特征： | 表面雾面，风景模式，宽屏，白光LED背光 | |||
二、天马5.0寸液晶模组TM050RDH03-41 结构详情
像素特征： | 解析度 | 800(RGB)×480 , WVGA | 点间距(mm) | 0.045×0.135 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.135×0.135 (H×V) | |
结构尺寸： | 显示区域（mm） | 108×64.8 mm (H×V) | 开口区域(mm) | 111.1(H) × 67.9(V) |
外观尺寸（mm） | 120.7(H) × 75.8(V) | 外观厚度(mm) | 3.10 (Max.) mm | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 15:9 (H:V) | 风景肖像 | 肖像模式 | |
其它参数： | 重量 | 57.0g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、天马5.0寸液晶模组TM050RDH03-41 光学详情
基本信息： | 显示亮度 | 250 cd/m² (Typ.) | 对比度 | 600:1 (Typ.) (透射) |
可视角度 | 70/70/50/70 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | 12 o'clock | 响应时间(ms) | 20 (Typ.)(Tr+Td) | |
色彩性能： | 白色坐标 | X:0.310; Y:0.330 | 支持颜色 | 16.7M (8-bit) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天马5.0寸液晶模组TM050RDH03-41 电子详情
工作频率： | 60Hz |
翻转扫描 : | No |
时序控制 (T-CON) : | Embedded T-CON |
五、天马5.0寸液晶模组TM050RDH03-41 信号详情
信号电气： | 电压供应 | 3.3V (Typ.) | 功率消耗 | 297mW (Typ.) |
信号类型： | Parallel RGB (1 ch, 8-bit) | 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
接口特征： | 类型 | FPC | ||
接口详情： | 数量 | 脚数 | 脚距 | 脚定义 |
1pcs | 40pins | 0.5mm | ||
六、天马5.0寸液晶模组TM050RDH03-41 光源详情
光源特征： | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 |
数量 | 7S2P | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) | |
灯管电气： | 电压供应 | 21.7V (Typ.) | 电流供应 | 40mA (Typ.) | ||
功耗 | 868mW (Typ.) | |||||
接口特征： | 类型 | 包含在屏信号接口中 | ||||
背光驱动 : | 无 | |||||
七、天马5.0寸液晶模组TM050RDH03-41 包装详情
包装箱： | 数量 | 重量 | 包装箱尺寸 |
112 pcs / box | 9.45±0.48 Kgs | 530×350×250 mm (L×W×H) |
1、我公司TM050RDH03-41 为天马原厂原装全新液晶屏A规液晶屏；质量符合天马原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、天马5.0寸液晶模组TM050RDH03-41 应用详情
基本信息： | 制造商 | 天马（tianma） | 型号 | TM050RDH03-41 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 便携导航仪，掌上电视，MP4 PMP，工业，MID UMPC | |
对角尺寸 | 5.0” | |||
应用环境： | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
ROHS | ROHS | |||
典型特征： | 表面雾面，风景模式，宽屏，白光LED背光 | |||
二、天马5.0寸液晶模组TM050RDH03-41 结构详情
像素特征： | 解析度 | 800(RGB)×480 , WVGA | 点间距(mm) | 0.045×0.135 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.135×0.135 (H×V) | |
结构尺寸： | 显示区域（mm） | 108×64.8 mm (H×V) | 开口区域(mm) | 111.1(H) × 67.9(V) |
外观尺寸（mm） | 120.7(H) × 75.8(V) | 外观厚度(mm) | 3.10 (Max.) mm | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 15:9 (H:V) | 风景肖像 | 肖像模式 | |
其它参数： | 重量 | 57.0g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、天马5.0寸液晶模组TM050RDH03-41 光学详情
基本信息： | 显示亮度 | 250 cd/m² (Typ.) | 对比度 | 600:1 (Typ.) (透射) |
可视角度 | 70/70/50/70 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | 12 o'clock | 响应时间(ms) | 20 (Typ.)(Tr+Td) | |
色彩性能： | 白色坐标 | X:0.310; Y:0.330 | 支持颜色 | 16.7M (8-bit) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天马5.0寸液晶模组TM050RDH03-41 电子详情
工作频率： | 60Hz |
翻转扫描 : | No |
时序控制 (T-CON) : | Embedded T-CON |
五、天马5.0寸液晶模组TM050RDH03-41 信号详情
信号电气： | 电压供应 | 3.3V (Typ.) | 功率消耗 | 297mW (Typ.) |
信号类型： | Parallel RGB (1 ch, 8-bit) | 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
接口特征： | 类型 | FPC | ||
接口详情： | 数量 | 脚数 | 脚距 | 脚定义 |
1pcs | 40pins | 0.5mm | ||
六、天马5.0寸液晶模组TM050RDH03-41 光源详情
光源特征： | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 |
数量 | 7S2P | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) | |
灯管电气： | 电压供应 | 21.7V (Typ.) | 电流供应 | 40mA (Typ.) | ||
功耗 | 868mW (Typ.) | |||||
接口特征： | 类型 | 包含在屏信号接口中 | ||||
背光驱动 : | 无 | |||||
七、天马5.0寸液晶模组TM050RDH03-41 包装详情
包装箱： | 数量 | 重量 | 包装箱尺寸 |
112 pcs / box | 9.45±0.48 Kgs | 530×350×250 mm (L×W×H) |
页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
