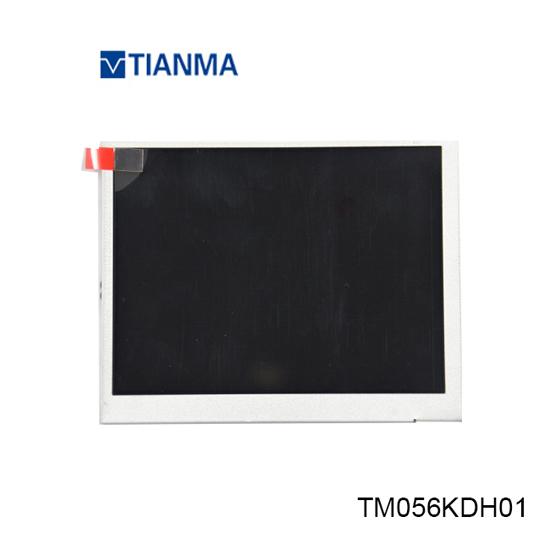

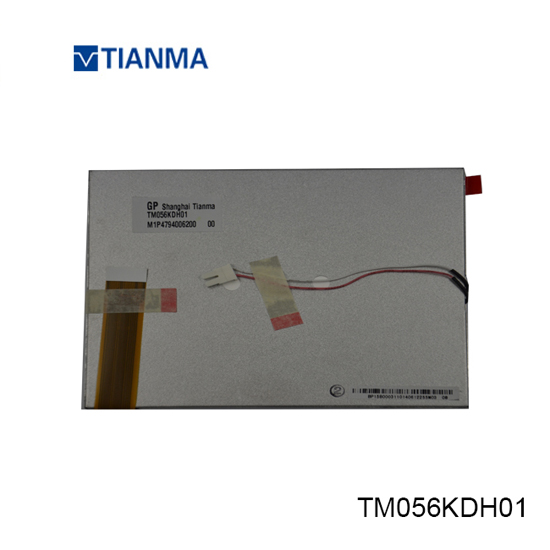

TM056KDH01

您现在的位置:首页 > 液晶屏产品 > 天马液晶屏 > 5.6寸 >
  • TM056KDH01
  • TM056KDH01
  • 型号:TM056KDH01
  • 品牌:天马/TIANMA
  • 尺寸:5.6寸
  • 分辨率:320(RGB)×234
  • 亮度:200 cd/m² (Typ.)
  • 视角:65/65/45/65 (Typ.)(CR≥10)
  • 接口:RGB
  • 对比度:300:1 (Typ.) (TM)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:已停产
  • 技术参数
  • 产品描述
  • 1、我公司TM056KDH01为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、天马5.6寸液晶模组TM056KDH01 应用详情

    基本信息:

    制造商

    天马(tianma)

    型号

    TM056KDH01

    类型

    液晶模组     a-Si TFT-LCD

    应用产品

    可视门铃,数码相框,便携式DVD,工业

    对角尺寸

    5.6”



    应用环境:

    工作温度

    -20 ~ 70 °C

    存储温度

    -30 ~~ 80 °C

    ROHS

    ROHS



    典型特征:

    表面雾面,风景模式,白光LED背光,上/下/左/右翻转显示



    二、天马5.6寸液晶模组TM056KDH01 结构详情

    像素特征:

    解析度

    320(RGB)×234

    点间距

    0.118×0.362 (H×V)mm

    像素排列

    RGB垂直条状

    像素间距

    0.362×0.362 (H×V)mm

    结构尺寸:

    显示区域

    113.28(H) × 84.708(V)mm

    开口区域

    116.08(H) × 87.51(V)mm

    外观尺寸

    126.5(H) × 100(V)mm

    外观厚度

    5.7 (Typ.)mm

    外观特征:

    物理形状

    平面矩形

    外观形状

    -

    宽高比

    4:3 (H:V)

    风景肖像

    肖像模式

    其它参数:

    重量

    123g (Typ.)

    表面处理

    雾面



    三、天马5.6寸液晶模组TM056KDH01 光学详情



    基本信息:

    显示亮度

    200 cd/m² (Typ.)

    对比度

    300:1 (Typ.) (透射)

    可视角度

    65/65/45/65 (Typ.)(CR≥10)

    显示模式

    TN,常白显示,透射式

    最佳视角

    12 o'clock

    响应时间(ms)

    25 (Typ.)(Tr+Td)

    色彩性能:

    白色坐标

    X:0.310; Y:0.330

    支持颜色

    全色

    色域

    50% NTSC (CIE1931)

    亮度均匀性

    1.25/1.43 (Typ./Max.)(9 points)



    四、天马5.6寸液晶模组TM056KDH01 电子详情

    翻转扫描 :

    翻转 (水平/垂直)

    时序控制 (T-CON) :

    Embedded T-CON



    五、天马5.6寸液晶模组TM056KDH01 信号详情

    信号电气:

    电压供应

    5.0/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL)

    电流供应

    0.8/3.41/0.056/0.056mA (Typ.)(ICC/IAVDD/IGH/IGL)

    信号类型:

    TFT Specific Analog RGB

    逻辑电压

    -

    接口特征:

    类型

    FPC

    接口详情:

    数量

    脚数

    脚距

    脚定义

    1pcs

    26pins

    0.5mm




    六、天马5.6寸液晶模组TM056KDH01 光源详情

    光源特征:

    光源类型

    WLED

    光源形状

    阵列

    位置

    侧入式光源

    数量

    2S7P

    是否可换

    -

    灯管寿命

    20K(Typ.) (Hours)

    灯管电气:

    电压供应

    6.4V (Typ.)

    电流供应

    140mA (Typ.)

    功耗

    896mW (Typ.)

    接口特征:

    类型

    端子

    背光驱动 :



    七、天马5.6寸液晶模组TM056KDH01 包装详情

    包装箱:

    数量

    重量

    包装箱尺寸

    50 pcs / box

    10.09±0.5 Kgs

    530×350×250 mm (L×W×H)



  • 天马5.6寸液晶模组TM056KDH01概况:

    天马 (TIANMA) 推出的TM056KDH01是一款采用a-Si TFT-LCD技术的5.6英寸液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。TM056KDH01典型特征为: 表面雾面,风景模式,白光LED背光,上/下,左/右翻转显示。TM056KDH01的工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。TM056KDH01推荐使用于可视门铃,数码相框,便携式DVD,工业。


    TM056KDH01作为一款TN,常白显示,透射式液晶模组产品,TM056KDH01可以提供200 cd/m²的显示亮度 300:1的透射对比度,以及65/65/45/65 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为12 o'clock,它的响应时间为25 (Typ.)(Tr+Td) ms。TM056KDH01可以显示全色颜色,其显示的色彩饱和度也达到了50% (CIE1931)。TM056KDH01背光采用了2S7P WLED发光的侧入式光源,不含背光驱动。TM056KDH01采用了TFT Specific Analog RGB信号接口,总共26 pins,采用FPC连接,驱屏电压为5.0/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL)。


    TM056KDH01于2008年Q4量产,当前生产状态为量产中。如果开发新产品想采用TM056KDH01液晶模组,建议多了解一下关于TM056KDH01的最新的生产状态信息和技术信息。TM056KDH01所有参数值均以规格书为准,TM056KDH01规格书和最新价格可以咨询杭州旭虹。
