1、我公司TM057QDH01为天马原厂原装全新液晶屏A规液晶屏；质量符合天马原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

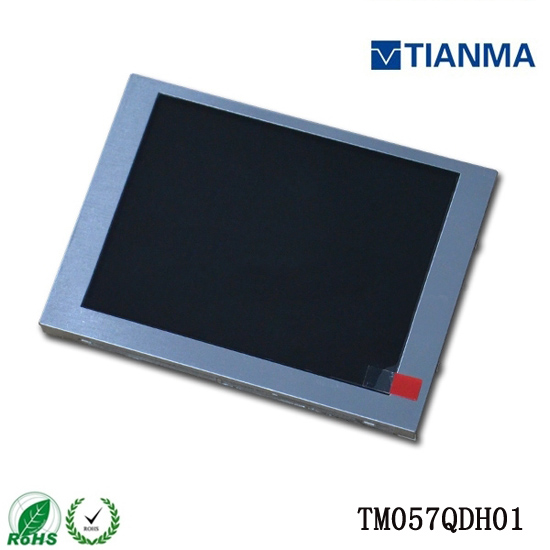

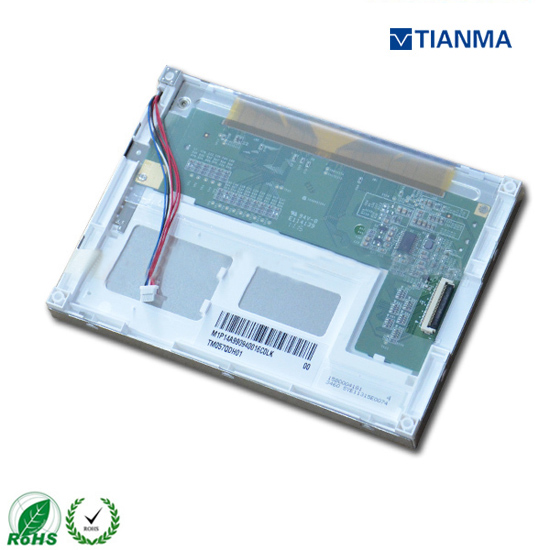

一、天马5.7寸液晶模组TM057QDH01 应用详情
基本信息： | 制造商 | 天马（tianma） | 型号 | TM057QDH01 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 5.7” | |||
应用环境： | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~~ 85 °C |
ROHS | ROHS | |||
典型特征： | 表面雾面，风景模式，白光LED背光,上/下/左/右翻转显示，背光寿命大于5w小时 | |||
二、天马5.7寸液晶模组TM057QDH01结构详情
像素特征： | 解析度 | 640(RGB)×480 , VGA | 点间距(mm) | 0.060×0.180 mm(W×H) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.180×0.180mm (H×V) | |
结构尺寸： | 显示区域（mm） | 115.2(W)×86.4(H) mm | 开口区域(mm) | 118.2(W)×89.4(H) mm |
外观尺寸（mm） | 144(W)×104.6(H) mm | 外观厚度(mm) | 12.8 (Max.) mm | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 肖像模式 | |
安装方式： | Rear mounting poles (4-Φ2.6) | |||
其它参数： | 重量 | TBD | 表面处理 | 雾面，Hard coating (3H) |
三、天马5.7寸液晶模组TM057QDH01光学详情
基本信息： | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/70/60 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 响应时间(ms) | 20(Typ./Max.)(Tr+Td) ms | |
色彩性能： | 白色坐标 | X:0.302; Y:0.329 | 支持颜色 | 262K (6-bit) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天马5.7寸液晶模组TM057QDH01 电子详情
翻转扫描 : | 翻转 (水平/垂直) |
刷新频率： | 60Hz |
时序控制 (T-CON) : | Embedded T-CON |
五、天马5.7寸液晶模组TM057QDH01 信号详情
信号电气： | 电压供应 | 3.3V (Typ.) | 电流供应 | 195/310mA (Typ./Max.) |
信号类型： | Parallel RGB (1 ch, 6-bit) | 逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
接口特征： | 类型 | 端子 | ||
接口详情： | 数量 | 脚数 | 脚距 | 脚定义 |
1pcs | 33pins | 0.5mm | DRGB-33P1C6B-020B | |
六、天马5.7寸液晶模组TM057QDH01 光源详情
光源特征： | 光源类型 | WLED | 光源形状 | 3串 | 位置 | 侧入式光源（底部） |
数量 | 7S3P | 是否可换 | - | 灯管寿命 | 50K(Typ.) (Hours) | |
灯管电气： | 电压供应 | 21/22.4/25.2V (Min./Max.) | 电流供应 | 25mA (Typ.) | ||
功耗 | 1.68W (Typ.) | |||||
接口特征： | 类型 | 端子 | ||||
背光驱动 : | 无 | |||||
七、天马5.7寸液晶模组TM057QDH01 包装详情
包装箱： | 数量 | 重量 | 包装箱尺寸 |
40 pcs / box | 9.40±0.047 Kgs | 530×350×250 mm (L×W×H) |
1、我公司TM057QDH01为天马原厂原装全新液晶屏A规液晶屏；质量符合天马原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、天马5.7寸液晶模组TM057QDH01 应用详情
基本信息： | 制造商 | 天马（tianma） | 型号 | TM057QDH01 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 5.7” | |||
应用环境： | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~~ 85 °C |
ROHS | ROHS | |||
典型特征： | 表面雾面，风景模式，白光LED背光,上/下/左/右翻转显示，背光寿命大于5w小时 | |||
二、天马5.7寸液晶模组TM057QDH01结构详情
像素特征： | 解析度 | 640(RGB)×480 , VGA | 点间距(mm) | 0.060×0.180 mm(W×H) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.180×0.180mm (H×V) | |
结构尺寸： | 显示区域（mm） | 115.2(W)×86.4(H) mm | 开口区域(mm) | 118.2(W)×89.4(H) mm |
外观尺寸（mm） | 144(W)×104.6(H) mm | 外观厚度(mm) | 12.8 (Max.) mm | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 肖像模式 | |
安装方式： | Rear mounting poles (4-Φ2.6) | |||
其它参数： | 重量 | TBD | 表面处理 | 雾面，Hard coating (3H) |
三、天马5.7寸液晶模组TM057QDH01光学详情
基本信息： | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/70/60 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 响应时间(ms) | 20(Typ./Max.)(Tr+Td) ms | |
色彩性能： | 白色坐标 | X:0.302; Y:0.329 | 支持颜色 | 262K (6-bit) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天马5.7寸液晶模组TM057QDH01 电子详情
翻转扫描 : | 翻转 (水平/垂直) |
刷新频率： | 60Hz |
时序控制 (T-CON) : | Embedded T-CON |
五、天马5.7寸液晶模组TM057QDH01 信号详情
信号电气： | 电压供应 | 3.3V (Typ.) | 电流供应 | 195/310mA (Typ./Max.) |
信号类型： | Parallel RGB (1 ch, 6-bit) | 逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
接口特征： | 类型 | 端子 | ||
接口详情： | 数量 | 脚数 | 脚距 | 脚定义 |
1pcs | 33pins | 0.5mm | DRGB-33P1C6B-020B | |
六、天马5.7寸液晶模组TM057QDH01 光源详情
光源特征： | 光源类型 | WLED | 光源形状 | 3串 | 位置 | 侧入式光源（底部） |
数量 | 7S3P | 是否可换 | - | 灯管寿命 | 50K(Typ.) (Hours) | |
灯管电气： | 电压供应 | 21/22.4/25.2V (Min./Max.) | 电流供应 | 25mA (Typ.) | ||
功耗 | 1.68W (Typ.) | |||||
接口特征： | 类型 | 端子 | ||||
背光驱动 : | 无 | |||||
七、天马5.7寸液晶模组TM057QDH01 包装详情
包装箱： | 数量 | 重量 | 包装箱尺寸 |
40 pcs / box | 9.40±0.047 Kgs | 530×350×250 mm (L×W×H) |
页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
