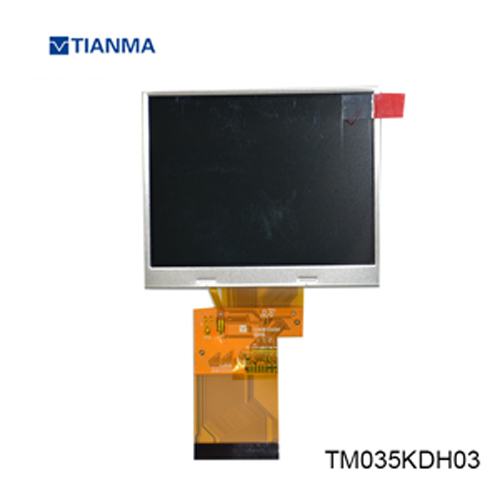

TM035KDH03

您现在的位置:首页 > 液晶屏产品 > 天马液晶屏 > 3.5寸 >
  • TM035KDH03
  • 型号:TM035KDH03
  • 品牌:天马/TIANMA
  • 尺寸:3.5寸
  • 分辨率:320(RGB)×240[QVGA]
  • 亮度:300cd/m² (Typ.)
  • 视角:70/70/60/70 (Typ.)(CR≥10)
  • 接口:RGB + SPI
  • 对比度:500 : 1 (Typ.) [透射]
  • 工作温度:-20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述

  •  1、我公司TM035KDH03 为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、天马3.5寸液晶模组TM035KDH03  应用详情

    基本信息:

    制造商

    天马(tianma)

    型号

    TM035KDH03

    类型

    液晶模组     a-Si TFT-LCD

    应用产品

    数码相机,数码摄影机

    对角尺寸

    3.5”



    应用环境:

    工作温度

    -20 ~ 70 °C

    存储温度

    -30 ~~ 80 °C

    ROHS

    ROHS



    典型特征:

    风景模式,白光LED背光



    二、天马3.5寸液晶模组TM035KDH03 结构详情

    像素特征:

    解析度

    320(RGB)×240 , QVGA

    点间距(mm)

    0.073×0.219 (H×V)

    像素排列

    RGB垂直条状

    像素间距(mm)

    0.219×0.219 (H×V)

    结构尺寸:

    显示区域(mm)

    70.08(H) × 52.56(V)

    开口区域(mm)

    72.88(H) × 55.36(V)

    外观尺寸(mm)

    76.9(H) × 63.9(V)

    外观厚度(mm)

    3.15±0.2 mm

    外观特征:

    物理形状

    平面矩形

    外观形状

    -

    宽高比

    4:3 (H:V)

    风景肖像

    肖像模式

    其它参数:

    重量

    30.0g

    表面处理

    ClearHard coating (3H)



    三、天马3.5寸液晶模组TM035KDH03 光学详情



    基本信息:

    显示亮度

    300 cd/m² (Typ.)

    对比度

    500:1 (Typ.) (透射)

    可视角度

    70/70/60/70 (Typ.)(CR≥10)

    显示模式

    TN,常白显示,透射式

    最佳视角

    12 o'clock

    响应时间(ms)

    25 (Typ.)(Tr+Td)

    色彩性能:

    白色坐标

    X:0.290; Y:0.305

    支持颜色

    16.7M (8-bit)

    色域

    50% NTSC (CIE1931)

    亮度均匀性

    1.25/1.33 (Typ./Max.)(9 points)



    四、天马3.5寸液晶模组TM035KDH03 电子详情

    工作频率:

    60Hz

    翻转扫描 :

    No

    驱动IC :

    已邦定 NV3035C

    时序控制 (T-CON) :

    Embedded T-CON



    五、天马3.5寸液晶模组TM035KDH03 信号详情

    信号电气:

    电压供应

    3.3V (Typ.)

    功率消耗

    35/50mW (Typ./Max.)

    信号类型:

    Digital RGB (8/24-bit) + SPI, CCIR601/656

    逻辑电压

    0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD

    接口特征:

    类型

    FPC

    接口详情:

    数量

    脚数

    脚距


    1pcs

    54pins

    0.5mm




    六、天马3.5寸液晶模组TM035KDH03 光源详情

    光源特征:

    光源类型

    WLED

    光源形状

    1串

    位置

    侧入式光源

    数量

    6S1P

    是否可换

    -

    灯管寿命

    20K(Typ.) (Hours)

    灯管电气

    电压供应

    19.2±2.4V

    电流供应

    20/25mA (Typ./Max.)

    功耗

    384/510mW (Typ./Max.)

    接口特征:

    类型

    包含在屏信号接口中

    背光驱动 :



    七、天马3.5寸液晶模组TM035KDH03包装详情

    包装箱:

    数量

    重量

    包装箱尺寸

    168 pcs / box

    8.94±0.45 Kgs

    530×350×250 mm (L×W×H)



  • 天马3.5寸液晶模组TM035KDH03概况:

    TM035KDH03是天马 (TIANMA)推出的一款3.5英寸a-Si TFT-LCD液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。TM035KDH03工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。TM035KDH03特征: 风景模式,白光LED背光, 2 in 1 FPC; Down side FPC (55.90mm length)。TM035KDH03推荐应用于数码相机,数码摄像机。本产品已邦定NV3035C驱动IC。



    TM035KDH03作为一款TN,常白显示,透射式液晶模组产品,TM035KDH03可以提供300 cd/m²的显示亮度 500:1的透射对比度,以及70/70/60/70 (Typ.)(CR≥10)(左/右/上/下)的可视角度,最佳观看角度为12 o'clock,它的响应时间为25 (Typ.)(Tr+Td) ms。由于每个像素点采用了8-bit灰阶信号,TM035KDH03可以显示16.7M颜色,其显示的色彩饱和度也达到了50% (CIE1931)。TM035KDH03背光采用了6S1P WLED发光的侧入式光源,光源的使用寿命为20K小时,不含背光驱动。TM035KDH03采用了Digital RGB (8/24-bit) + SPI, CCIR601/656信号接口,总共54 pins,采用FPC连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    TM035KDH03于2008年Q4量产,当前生产状态为已停产。如果开发新产品想采用TM035KDH03液晶模组,建议多了解一下关于TM035KDH03的最新的生产状态信息和技术信息,TM035KDH03所有参数值均以规格书为准,TM035KDH03规格书和最新价格可以咨询杭州旭虹。
