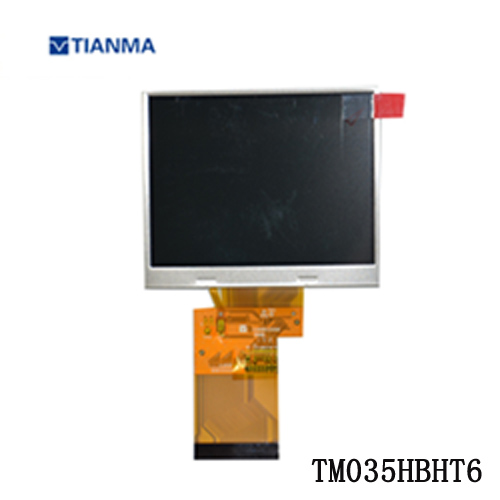

TM035HBHT6

您现在的位置:首页 > 液晶屏产品 > 天马液晶屏 > 3.5寸 >
  • TM035HBHT6
  • 型号:TM035HBHT6
  • 品牌:天马/TIANMA
  • 尺寸:3.5寸
  • 分辨率:240(RGB)×320 [QVGA]
  • 亮度:80 cd/m² (Typ.)
  • 视角:40/45/55/40 (Typ.)(CR≥10)
  • 接口:RGB + SPI
  • 对比度:150:1 (Typ.) (透射)
  • 工作温度:-20 ~ 60 °C
  • 是否量产:已停产
  • 技术参数
  • 产品描述
  • 1、我公司TM035HBHT6  为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、天马3.5寸半反半透带电阻触摸液晶模组TM035HBHT6 应用详情

    基本信息:

    制造商

    天马(tianma)

    型号

    TM035HBHT6

    类型

    液晶模组     a-Si TFT-LCD

    应用产品

    PDA手持终端

    对角尺寸

    3.5”



    应用环境:

    工作温度

    -20 ~ 60 °C

    存储温度

    -30 ~ 70 °C

    ROHS

    ROHS



    典型特征:

    肖像模式,半投射半反射式,白光LED背光,带触摸屏



    二、天马3.5寸半反半透带电阻触摸液晶模组TM035HBHT6结构详情

    像素特征:

    解析度

    240(RGB)×320 ,

    点间距(mm)

    0.0745×0.2235 (H×V)

    像素排列

    RGB垂直条状

    像素间距(mm)

    0.2235×0.2235 (H×V)

    结构尺寸:

    显示区域(mm)

    53.64(H) × 71.52(V)

    开口区域(mm)

    56.64(H) × 74.52(V)

    外观尺寸(mm)

    64(H) × 85(V)

    外观厚度(mm)

    4.13±0.3

    外观特征:

    物理形状

    平面矩形

    外观形状

    -

    宽高比

    3:4 (H:V)

    风景肖像

    肖像模式

    触摸屏:

    控制器

    不含控制器

    接口

    -

    同时触点

    单点触摸

    触摸技术

    带触摸屏 (4线电阻屏)

    其它参数:

    重量

    44.4g

    表面处理

    Hard coating



    三、天马3.5寸半反半透带电阻触摸液晶模组TM035HBHT6光学详情



    基本信息:

    显示亮度

    80 cd/m² (Typ.)

    对比度

    150:1 (Typ.) (透射)     2.5:1 (Typ.) (反射)

    可视角度

    40/45/55/40 (Typ.)(CR≥10)

    显示模式

    ECB,常白显示,透反射式

    最佳视角

    6 o'clock

    响应时间(ms)

    35 (Typ.)(Tr+Td)

    色彩性能:

    白色坐标

    X:0.301; Y:0.321

    支持颜色

    262K (6-bit)

    色域

    37% NTSC (CIE1931)

    亮度均匀性

    -

    显示性能:

    室外可视性

    透射度

    -

    3D技术

    -

    反射率

    5.5% (Typ.)



    四、天马3.5寸半反半透带电阻触摸液晶模组TM035HBHT6电子详情

    翻转扫描 :

    No

    驱动IC :

    已邦定 ILI9341

    时序控制 (T-CON) :

    Embedded T-CON



    五、天马3.5寸半反半透带电阻触摸液晶模组TM035HBHT6信号详情

    信号电气:

    电压供应

    2.8/15/-10V (Typ.)(VCC/VGH/VGL)

    电流供应

    -

    信号类型:

    Parallel RGB (1 ch, 6-bit) + SPI

    逻辑电压

    0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC

    接口特征:

    类型

    FPC

    接口详情:

    数量

    脚数

    脚距


    1pcs

    50pins

    0.5mm




    六、天马3.5寸半反半透带电阻触摸液晶模组TM035HBHT6光源详情

    光源特征:

    光源类型

    WLED

    光源形状

    1

    位置

    侧入式光源

    数量

    6S1P

    是否可换

    -

    灯管寿命

    20K(Typ.) (Hours)

    灯管电气

    电压供应

    19.2V (Typ.)

    电流供应

    20mA (Typ.)

    功耗

    384mW (Typ.)

    接口特征:

    类型

    包含在屏信号接口中

    背光驱动 :



    七、天马3.5寸半反半透带电阻触摸液晶模组TM035HBHT6包装详情

    包装箱:

    数量

    重量

    包装箱尺寸

    112 pcs / box

    TBD

    516×336×226 mm (L×W×H)

  • 天马3.5寸半反半透带电阻触摸液晶模组TM035HBHT6概况:

    天马 (TIANMA) 推出的TM035HBHT6是一款采用a-Si TFT-LCD技术的3.5英寸液晶模组产品,它装配有WLED背光,无背光驱动,带触摸屏 (4线电阻屏)。TM035HBHT6特征为: 肖像模式,带触摸屏,半透射半反射式,白光LED背光, R-EVT; 3 in 1 FPC; Left side FPC (17.00mm length)。它的工作温度为 -20 ~ 60°C,存储温度为 -30 ~ 70°C。TM035HBHT6推荐使用于手持终端。本产品已邦定ILI9341驱动IC。


    TM035HBHT6作为一款ECB,常白显示,透反射式液晶模组产品,TM035HBHT6可以提供80 cd/m²的显示亮度 150:1的透射对比度,2.5:1 (Typ.)的反射对比度,以及40/45/55/40 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为6 o'clock,它的响应时间为35 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit灰阶信号,TM035HBHT6可以显示262K颜色,其显示的色彩饱和度也达到了37% (CIE1931)。TM035HBHT6背光采用了6S1P WLED发光的侧入式光源,光源的使用寿命为20K小时,不含背光驱动。TM035HBHT6采用了Parallel RGB (1 ch, 6-bit) + SPI信号接口,总共50 pins,采用FPC连接,驱屏电压为2.8/15.0/-10.0V (Typ.)(VCC/VGH/VGL)。


    TM035HBHT6于2011年Q4量产,当前生产状态为已停产。如果开发新产品想采用TM035HBHT6液晶模组,建议多了解一下关于TM035HBHT6的最新的生产状态信息和技术信息。TM035HBHT6所有参数值均以规格书为准,TM035HBHT6规格书和最新价格可以咨询杭州旭虹。
