一、天马液晶模组TM022HDHT11应用特征
基本信息 : | 制造商 | 天马（TIANMA） | 面板型号 | TM022HDHT11 |
面板尺寸 | 2.2英寸 | 面板应用 | 手持终端，手机 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
应用环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 肖像模式，白光LED背光，半投射半反射 | |||
二、天马液晶模组TM022HDHT11 结构特征
对角尺寸： | 2.2" | |||
像素特征： | 像素数量 | 240(RGB)×320 , QVGA | 点间距(W×H) | 0.047×0.141 mm |
像素布局 | RGB垂直条状 | 像素间距(W×H) | 0.141×0.141 mm | |
结构尺寸： | 显示区域 | 33.84(H) × 45.12(V) mm | 可视区域 | 34.84(H) × 46.12(V) mm |
外观尺寸 | 40.6(H) × 56.6(V)mm | 外观厚度 | 2.7±0.2 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景肖像 |
宽高比 | 3:4 (H:V) | 外观形状 | - | |
其它参数 : | 重量 | TBD | 表面处理 | Clear，Hard coating (3H) |
三、天马液晶模组TM022HDHT11光学特征
基本信息： | 显示亮度 | 显示模式 | 对比度 | |||
90 cd/m² (Typ.) | ECB，常白显示，透反射式 | 120 : 1 (Typ.) (透射) 10:1 (Typ.) (反射) | ||||
推荐视角 | 可视角度 | 响应时间 | ||||
12 o'clock | 40/45/48/45 (Typ.)(CR≥10) | 35 (Typ.)(Tr+Td) | ||||
色彩性能 : | 色温 | 支持颜色 | 白色坐标 | |||
10418K | 262K (6-bit) | X:0.273; Y:0.296 | ||||
1931色域 : | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 | |||
61% | 83% | 64% | ||||
DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | ||||
64% | 46% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||||
亮度均匀性 : | 1.25/1.43 (Typ./Max.)(9 points) | |||||
显示性能 : | 阳光下可视性 | 是 | 反射率 | 5.5% (Typ.) | ||
四、天马液晶模组TM022HDHT11电子特征
帧频率 : | 60Hz |
翻转扫描 : | No |
驱动IC : | 已邦定 ILI9341 |
五、天马液晶模组TM022HDHT11光源特征
光源特征： | 光源类型 | 位置 | 寿命(小时) | 数量 | 形状 | 是否可换 |
WLED | 侧入式光源 | 30K(Typ.) | 4S1P | 1串 | - | |
WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
12/12.6/14.4V (Min./Typ./Max.) | 20/25mA (Typ./Max.) | 246mW (Typ.) | ||||
接口特征： | 类型 | 包含在屏信号接口中 | ||||
灯管驱动 | 无 | |||||
六、天马液晶模组TM022HDHT11信号特征
信号电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
2.8V (Typ.)(VDD) | 10mA (Typ.) | - | ||||
信号逻辑电压 : | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
接口特征 : | 信号类型 | 物理类型 | 接口位置 | |||
Parallel RGB (1 ch, 6-bit) + SPI | FPC | - | ||||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
1 pcs | 39 pins | 0.3 mm | ||||
七、天马液晶模组TM022HDHT11包装特征
包装箱 : | 数量 | 重量 | 尺寸 |
576pcs / 箱 | 14.38 Kgs | 544×365×250 mm (L×W×H) |
天马液晶模组TM022HDHT11概况：

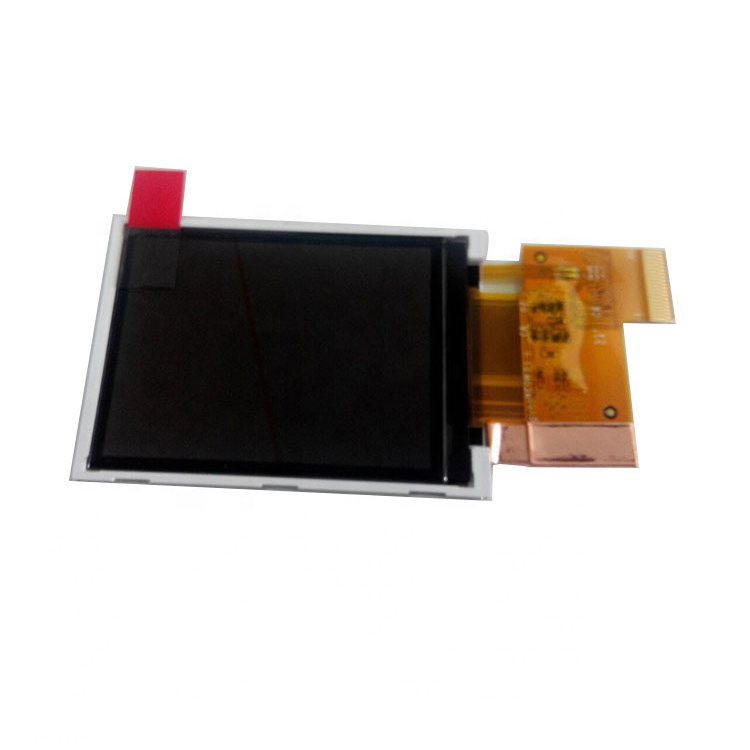

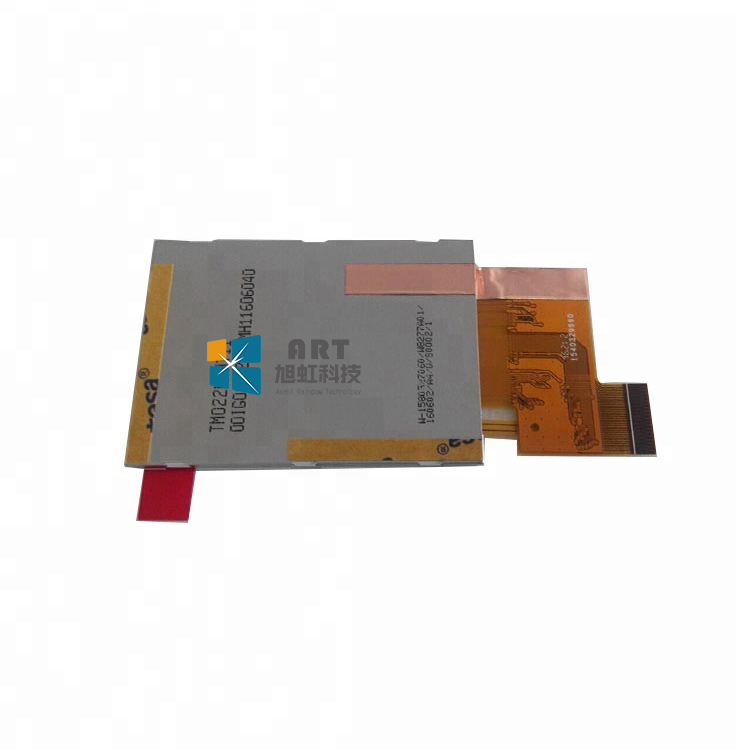

TM022HDHT11是天马 (TIANMA)推出的一款2.2吋a-Si TFT-LCD液晶模组产品，TM022HDHT11装配有WLED背光，无背光驱动，无触摸。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。肖像模式，半透射半反射式，白光LED背光， R-EVT。TM022HDHT11推荐此型号应用于手机，手持终端等产品。本产品已邦定ILI9341驱动IC。
TM022HDHT11显示分辨率为240(RGB)×320 (QVGA)，宽高比为3:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为33.84(宽)×45.12(高) mm，外观尺寸为40.6(宽)×56.6(高)×2.9(厚) mm，可视尺寸为34.84(宽)×46.12(高) mm，表面处理为Clear，Hard coating (3H)，产品净重TBD。背光方面此产品采用了4S1P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM022HDHT11采用了Parallel RGB (1 ch, 6-bit) + SPI信号接口，总共39 pins，采用FPC连接，驱屏电压为2.8V (Typ.)(VDD)。它的典型垂直刷新率Fv为60Hz。
TM022HDHT11于2016年Q1量产，当前生产状态为量产中。如果开发新产品想采用TM022HDHT11液晶模组，建议多了解一下关于TM022HDHT11的最新的生产状态信息和技术信息，TM022HDHT11所有参数值均以规格书为准，TM022HDHT11规格书和最新价格可以咨询杭州旭虹。
