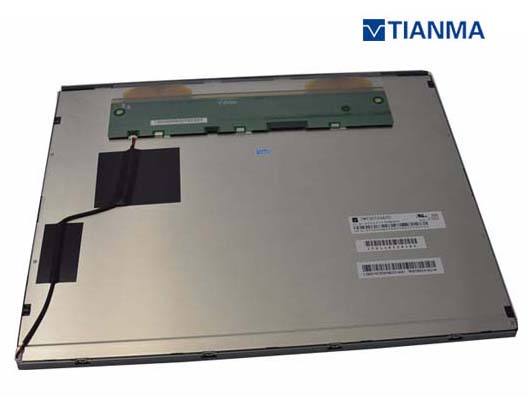

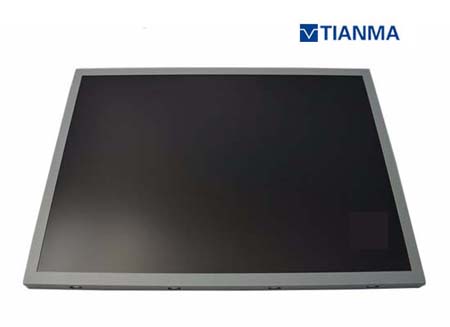

一、天马液晶模组TM185VDSG06 应用详情
基础信息 : | 制造商 | 天马（TIANMA） | 型号 | TM185VDSG06 |
类型 | a-Si TFT-LCD , 液晶模组 | 产品应用 | 工业 | |
对角尺寸 | 18.5” | |||
应用环境 : | 存储温度 | -30 ~ 80 °C | 工作温度 | -20 ~ 70 °C |
环保状态以对应规格书为准 | 环保状态以对应规格书为准 | 抗振性能 | 1.2G (11.76 m/s²) | |
典型特征 : | 白光LED背光，背光寿命大于5万小时，含LED驱动器，端子正装，表面雾面 | |||
二、天马液晶模组TM185VDSG06 结构详情
像素特征 : | 解析度 | 1920(RGB)×1080, FHD | 点间距(mm) | 0.071×0.213 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.213×0.213 (H×V) [119PPI] | |
RGB垂直条状 | 显示区域(mm) | 408.96(H) × 230.04(V) | 开口区域(mm) | 413.4(H) × 234(V) |
外观尺寸(mm) | 430.4(H) × 254.6(V) | 外观厚度(mm) | 10.4/14 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Side mounting holes (4 pcs) on left, right bezel | |||
其它参数 : | 重量 | 1.55Kgs (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、天马液晶模组TM185VDSG06 光学详情
基础信息 : | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 显示模式 | SFT，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.7M (8-bit) |
色温 | 6485K | 亮度均匀性 | 1.25/1.39 (Typ./Max.)(5 points) | |
1931色域 : | NTSC比值 | 72% | sRGB覆盖率 | 97% |
Adobe RGB覆盖率 | 75% | DCI-P3覆盖率 | 75% | |
Rec.2020覆盖率 | 54% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、天马液晶模组TM185VDSG06 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 15.3W (Typ.) |
五、天马液晶模组TM185VDSG06 信号详情
信号电气 : | 电压供应 | 5.0V (Typ.) | 电流供应 | 420/820mA (Typ./Max.) | ||
信号类型 : | eDP (2 Lanes) | 逻辑电压 | - | |||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
I-PEX | 20455-040E-11 | 0.5 mm | 40 pins | 1 pcs | ||
六、天马液晶模组TM185VDSG06 光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
是否可换 | - | 形状 | - | 寿命 | 50K (Typ.) Hours | |
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
光源驱动 : | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 12V (Typ.) | 电流供应 | 1.1/1.35A (Typ./Max.) | ||
七、天马液晶模组TM185VDSG06 包装详情
包装箱 : | 数量 | 重量 | 尺寸 |
5 pcs / box | 9.70 Kgs | 550×408×451 mm (L×W×H) |
