TM150TDSG81

您现在的位置:首页 > 液晶屏产品 > 天马液晶屏 > 15寸 >

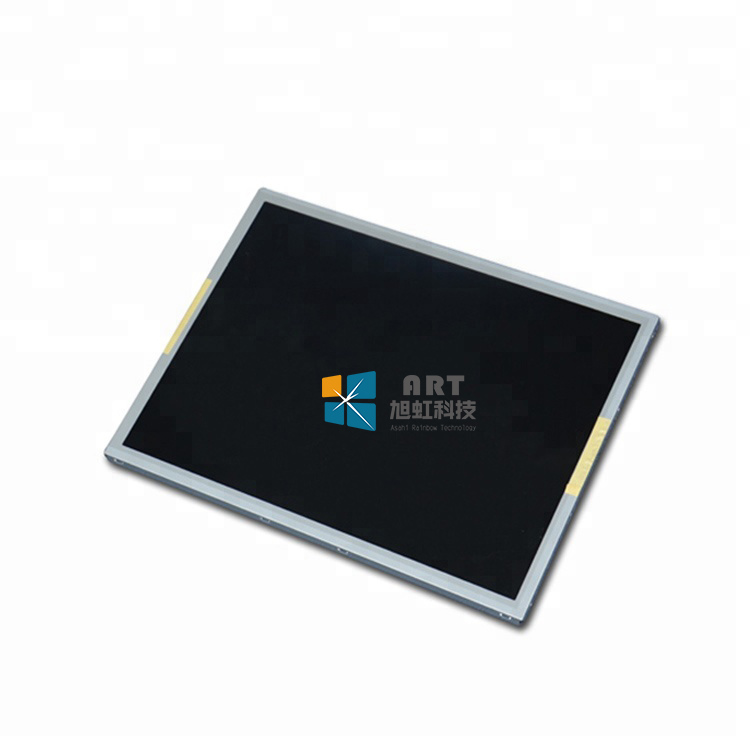

  • TM150TDSG81正面图

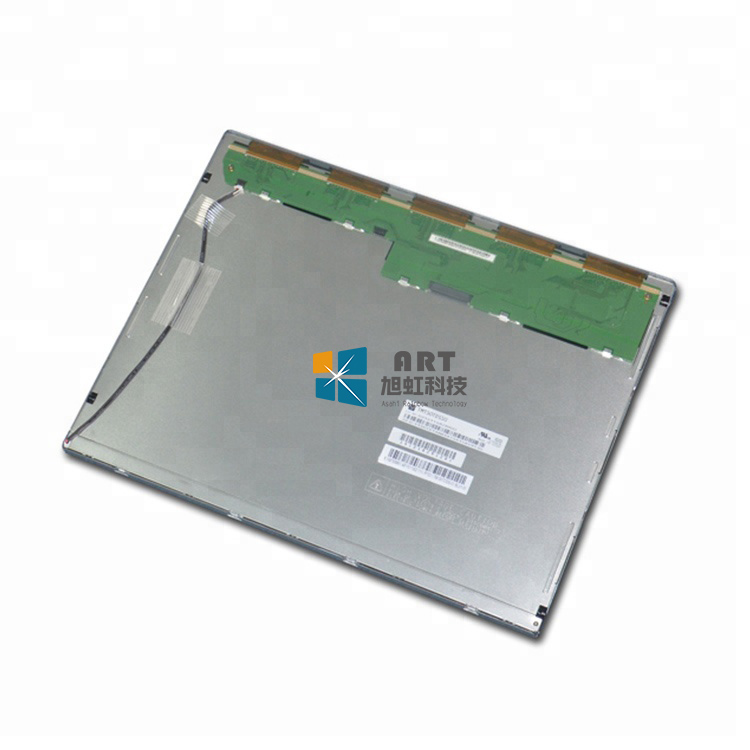

  • TM150TDSG81背面图
  • 型号:TM150TDSG81
  • 品牌:天马/TIANMA
  • 尺寸:15寸
  • 分辨率:1024(RGB)×768 , XGA
  • 亮度:350 cd/m² (Typ.)
  • 视角:80/80/80/80 (Typ.)(CR≥10)
  • 接口:eDP
  • 对比度:900:1 (Typ.) (透射)
  • 工作温度:-10 ~ 65 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 一、天马液晶模组TM150TDSG81应用详情



    基础信息 :

    品牌

    天马TIANMA

    型号名称

    TM150TDSG81

    屏幕类型

    a-Si TFT-LCD , 液晶模组



    屏幕尺寸

    15.0吋

    适用于

    工业

    最大额定 :

    工作温度

    -10 ~ 65 °C

    存储温度

    -20 ~ 65 °C

    RoHS

    RoHS

    抗振能力

    -

    典型特征 :

    背光易换,白光LED背光,含LED驱动器,6/8位灰阶可选,表面雾面


    二、天马液晶模组TM150TDSG81光学详情

    基础信息:

    亮度(cd/m²)

    350 (Typ.)

    对比度

    900:1 (Typ.) (透射)

    最佳角度

    12 o'clock

    响应速度

    15 (Typ.)(Tr+Td) ms

    可视角度

    80/80/80/80 (Typ.)(CR10)

    光学模式

    TN,常白显示,透射式

    色彩性能 :

    色度

    Wx:0.307; Wy:0.313

    颜色数量

    262K/16.7M (6-bit / 6-bit + FRC)

    色温

    7006K

    白场变动

    1.25/1.33 (Typ./Max.)(9 points)

    1931色域 :

    NTSC比值

    61%

    sRGB覆盖率

    80%

    Adobe RGB覆盖率

    62%

    DCI-P3覆盖率

    64%

    Rec.2020覆盖率

    46%

    色域说明

    sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)


    三、天马液晶模组TM150TDSG81结构详情

    像素特征 :

    分辨率

    1024(RGB)×768 , XGA

    像素配置

    RGB垂直条状

    点间距(W×H)

    0.099×0.297 mm

    像素间距(W×H)

    0.297×0.297 mm

    物理尺寸 :

    显示尺寸

    304.128(W)×228.096(H) mm

    外观尺寸

    326.5(W)×253.5(H) mm

    可视尺寸

    307.4(W)×231.3(H) mm

    外观厚度

    10.0 (Max.) mm

    外观特征 :

    物理形状

    平面矩形

    风景肖像

    风景模式

    宽高比(W:H)

    4:3

    外观样式

    -

    安装方式 :

    Side mounting holes (4-M3) on left, right bezel

    其它细节 :

    重量

    TBD

    表面处理

    雾面


    四、天马液晶模组TM150TDSG81电子详情

    刷新频率 :

    60Hz

    翻转扫描 :

    No


    五、天马液晶模组TM150TDSG81 信号详情

    信号电气 :

    输入电流

    -

    输入电压

    3.3V (Typ.)

    功率消耗

    -

    信号接口

    eDP (1 Lane)

    接口特征 :

    位置

    -


    类型

    端子

    接口详情 :

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    I-PEX

    20455-030E-02

    0.5 mm

    30 pins

    1 pcs

    EDP-30P1L-030A


    六、天马液晶模组TM150TDSG81发光详情

    光源特征 :

    灯管类型

    WLED

    数量

    -

    位置

    侧入式光源

    可换性

    Replaceable

    灯管形状

    -

    灯管寿命

    30K(Typ.) (Hours)

    接口特征 :

    位置

    -

    类型

    包含在屏信号接口中

    接口详情 :

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    信盛精工

    MSB24038P5

    1.25 mm

    5 pins

    1 pcs


    灯管驱动 :

    含LED驱动器

    驱动电气 :

    输入电压

    10.8/12.0/12.6V (Min./Typ./Max.)

    输入电流

    -


    七、天马液晶模组TM150TDSG81包装详情

    包装箱 :

    数量

    尺寸 (L×W×H)

    重量

    14 pcs / 箱

    438×402×464 mm

    -


  •  天马液晶模组TM150TDSG81概况:

           TM150TDSG81是天马微电子股份有限公司 (天马,TIANMA) 推出的一款采用a-Si TFT-LCD技术的15.0吋液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。TM150TDSG81工作温度为 -10 ~ 65°C,存储温度为 -20 ~ 65°C。基于它背光易换,白光LED背光,含LED驱动器,6/8位灰阶可选,表面雾面, eDP1.2等特征,TM150TDSG81推荐使用于工业等产品。


      TM150TDSG81作为一款TN,常白显示,透射式液晶模组产品,TM150TDSG81可以提供350 cd/m²的显示亮度 900:1的透射对比度,以及80/80/80/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为12 o'clock,它的响应时间为15 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号,此产品可以显示262K/16.7M颜色,其显示的色彩饱和度也达到了60% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源,光源的使用寿命为30K小时,含LED驱动器。TM150TDSG81采用了eDP (1 Lane)信号接口,总共30 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


      TM150TDSG81于2018年Q1量产,当前生产状态为量产中。如果开发新产品想采用TM150TDSG81液晶模组,建议多了解一下关于TM150TDSG81的最新的生产状态信息和技术信息。TM150TDSG81所有参数值均以规格书为准,TM150TDSG81规格书和最新价格可以咨询杭州旭虹。
