1、我公司TM150TDSG70为天马原厂原装全新液晶屏A规液晶屏；质量符合天马原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

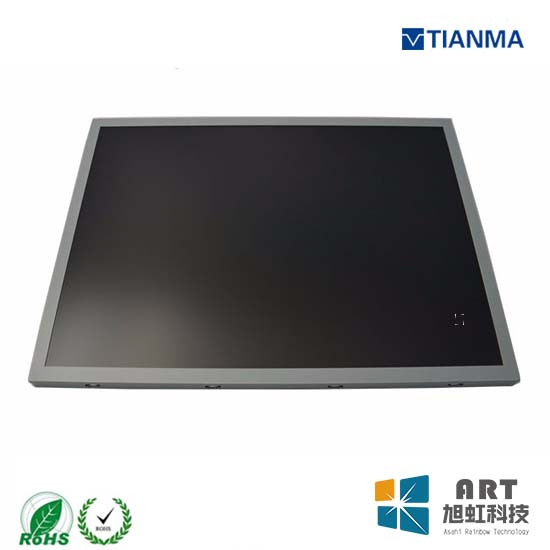

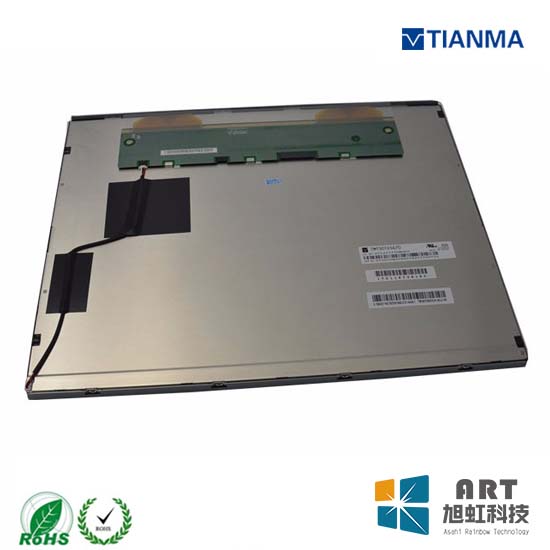

一、天马15寸液晶模组TM150TDSG70应用详情
基本信息： | 制造商 | 天马（tianma） | 型号 | TM150TDSG70 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 15” | |||
应用环境： | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
ROHS | ROHS | |||
典型特征： | 风景模式，表面雾面，6/8位灰阶可选，广视角，白光LED背光，背光易换 | |||
二、天马15寸液晶模组TM150TDSG70结构详情
像素特征： | 解析度 | 1024(RGB)×768 , XGA | 点间距(mm) | 0.099×0.297 mm(W×H) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.297×0.297 mm(W×H) | |
结构尺寸： | 显示区域（mm） | 304.128×228.096 mm(W×H) | 开口区域(mm) | 307.4×231.3 mm(W×H) |
外观尺寸（mm） | 325(H) × 253.5(V) mm | 外观厚度(mm) | 11.8±0.3 mm | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其它参数： | 重量 | 1.00Kgs (Typ.) | 表面处理 | 雾面 |
三、天马15寸液晶模组TM150TDSG70光学详情
基本信息： | 显示亮度 | 300 cd/m² (Typ.) | 对比度 | 600:1 (Typ.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | 12 o'clock | 响应时间(ms) | 8(Typ.)(Tr+Td) ms | |
色彩性能： | 白色坐标 | X:0.313; Y:0.329 | 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色域 | 60% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天马15寸液晶模组TM150TDSG70电子详情
翻转扫描 : | No |
刷新频率： | 60Hz |
五、天马15寸液晶模组TM150TDSG70信号详情
信号电气： | 电压供应 | 3.3V (Typ.) | 输入电流 | 500/550mA (Typ./Max.) | ||
信号类型： | LVDS (1 ch,6/8-bit) | 逻辑电压 | - | |||
接口特征： | 类型 | 端子 | ||||
接口详情： | 数量 | 脚数 | 脚距 | 脚定义 | ||
1pcs | 20pins | 1.25mm | LVDS-20P1C8B-080A | |||
六、天马15寸液晶模组TM150TDSG70光源详情
光源特征： | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源 | ||
数量 | - | 是否可换 | Replaceable | 灯管寿命 | 30K(Min.) (Hours) | |||
灯管电气 | 电压供应 | 12.0V (Typ.) | 电流供应 | TBD | ||||
接口特征： | 类型 | 端子 | 背光驱动 | 含LED驱动器 | ||||
七、天马15寸液晶模组TM150TDSG70包装详情
包装箱： | 数量 | 重量 | 包装箱尺寸 |
14 pcs / 箱 | 14.6 Kgs | 378×368×315.5 mm (L×W×H) |
1、我公司TM150TDSG70为天马原厂原装全新液晶屏A规液晶屏；质量符合天马原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、天马15寸液晶模组TM150TDSG70应用详情
基本信息： | 制造商 | 天马（tianma） | 型号 | TM150TDSG70 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 15” | |||
应用环境： | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
ROHS | ROHS | |||
典型特征： | 风景模式，表面雾面，6/8位灰阶可选，广视角，白光LED背光，背光易换 | |||
二、天马15寸液晶模组TM150TDSG70结构详情
像素特征： | 解析度 | 1024(RGB)×768 , XGA | 点间距(mm) | 0.099×0.297 mm(W×H) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.297×0.297 mm(W×H) | |
结构尺寸： | 显示区域（mm） | 304.128×228.096 mm(W×H) | 开口区域(mm) | 307.4×231.3 mm(W×H) |
外观尺寸（mm） | 325(H) × 253.5(V) mm | 外观厚度(mm) | 11.8±0.3 mm | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其它参数： | 重量 | 1.00Kgs (Typ.) | 表面处理 | 雾面 |
三、天马15寸液晶模组TM150TDSG70光学详情
基本信息： | 显示亮度 | 300 cd/m² (Typ.) | 对比度 | 600:1 (Typ.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | 12 o'clock | 响应时间(ms) | 8(Typ.)(Tr+Td) ms | |
色彩性能： | 白色坐标 | X:0.313; Y:0.329 | 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色域 | 60% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天马15寸液晶模组TM150TDSG70电子详情
翻转扫描 : | No |
刷新频率： | 60Hz |
五、天马15寸液晶模组TM150TDSG70信号详情
信号电气： | 电压供应 | 3.3V (Typ.) | 输入电流 | 500/550mA (Typ./Max.) | ||
信号类型： | LVDS (1 ch,6/8-bit) | 逻辑电压 | - | |||
接口特征： | 类型 | 端子 | ||||
接口详情： | 数量 | 脚数 | 脚距 | 脚定义 | ||
1pcs | 20pins | 1.25mm | LVDS-20P1C8B-080A | |||
六、天马15寸液晶模组TM150TDSG70光源详情
光源特征： | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源 | ||
数量 | - | 是否可换 | Replaceable | 灯管寿命 | 30K(Min.) (Hours) | |||
灯管电气 | 电压供应 | 12.0V (Typ.) | 电流供应 | TBD | ||||
接口特征： | 类型 | 端子 | 背光驱动 | 含LED驱动器 | ||||
七、天马15寸液晶模组TM150TDSG70包装详情
包装箱： | 数量 | 重量 | 包装箱尺寸 |
14 pcs / 箱 | 14.6 Kgs | 378×368×315.5 mm (L×W×H) |
页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
