TM150TDS50

您现在的位置:首页 > 液晶屏产品 > 天马液晶屏 > 15寸 >

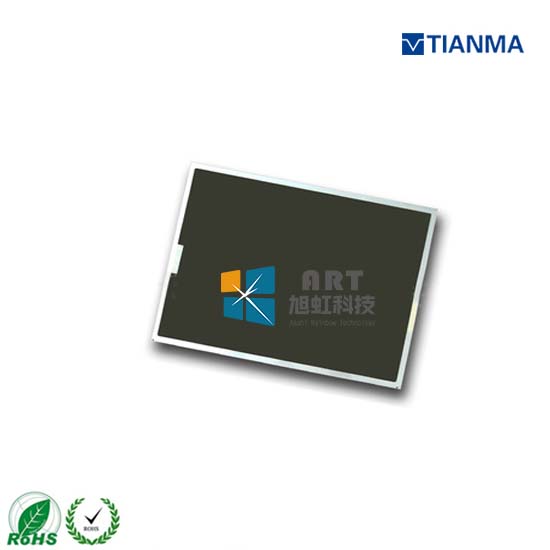

  • TM150TDS50

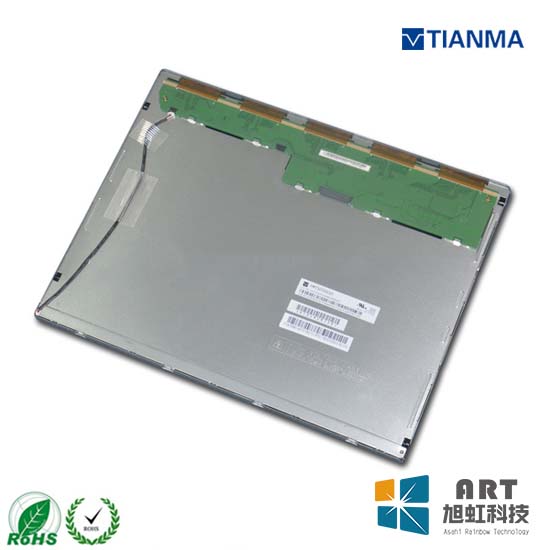

  • TM150TDS50背面图
  • 型号:TM150TDS50
  • 品牌:天马/TIANMA
  • 尺寸:15寸
  • 分辨率:1024(RGB)×768 , XGA
  • 亮度:400 cd/m² (Typ.)
  • 视角:80/80/80/80 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:600:1 (Typ.) (透射)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:已停产
  • 技术参数
  • 产品描述
  • 1、我公司TM150TDS50为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、天马15寸液晶模组TM150TDS50应用详情

    基本信息:

    制造商

    天马(tianma)

    型号

    TM150TDS50

    类型

    液晶模组     a-Si TFT-LCD

    应用产品

    工业

    对角尺寸

    15”



    应用环境:

    工作温度

    -20 ~ 70 °C

    存储温度

    -30 ~ 80 °C

    ROHS

    ROHS



    典型特征:

    风景模式,表面雾面,6/8位灰阶可选,广视角,白光LED背光,背光寿命大于5w小时



    二、天马15寸液晶模组TM150TDS50结构详情

    像素特征:

    解析度

    1024(RGB)×768 , XGA

    点间距(mm)

    0.099×0.297 mm(W×H)

    像素排列

    RGB垂直条状

    像素间距(mm)

    0.297×0.297 mm(W×H)

    结构尺寸:

    显示区域(mm)

    304.128×228.096 mm(W×H)

    开口区域(mm)

    307.4×231.3 mm(W×H)

    外观尺寸(mm)

    326.5×253.5 mm(W×H)

    外观厚度(mm)

    11.8±0.3 mm

    外观特征:

    物理形状

    平面矩形

    外观形状

    -

    宽高比

    4:3 (H:V)

    风景肖像

    风景模式

    安装方式:

    Side mounting holes (4-M3) on left, right bezel

    其它参数:

    重量

    1.00Kgs (Typ.)

    表面处理

    雾面



    三、天马15寸液晶模组TM150TDS50光学详情



    基本信息:

    显示亮度

    400 cd/m² (Typ.)

    对比度

    600:1 (Typ.) (透射)

    可视角度

    80/80/80/80 (Typ.)(CR≥10)

    显示模式

    TN,常白显示,透射式

    最佳视角

    12 o'clock

    响应时间(ms)

    8 (Typ.)(Tr+Td) ms



    色彩性能:

    白色坐标

    X:0.313; Y:0.329

    支持颜色

    262K/16.7M (6-bit / 6-bit + Hi-FRC)

    色域

    60% NTSC (CIE1931)

    亮度均匀性

    1.25/1.33 (Typ./Max.)(9 points)



    四、天马15寸液晶模组TM150TDS50电子详情

    翻转扫描 :

    No

    刷新频率:

    60Hz



    五、天马15寸液晶模组TM150TDS50信号详情

    信号电气:

    电压供应

    3.3V (Typ.)

    输入电流

    500/550mA (Typ./Max.)

    信号类型:

    LVDS (1 ch, 6/8-bit)

    逻辑电压

    -

    接口特征:

    类型

    端子

    接口详情:

    数量

    脚数

    脚距

    脚定义

    1pcs

    20pins

    1.25mm

    LVDS-20P1C8B-010K



    六、天马15寸液晶模组TM150TDS50光源详情

    光源特征:

    光源类型

    WLED

    光源形状

    -

    位置

    侧入式光源(底部)

    数量

    -

    是否可换

    -

    灯管寿命

    50K(Min.) (Hours)

    灯管电气:

    电压供应

    12.0V (Typ.)

    电流供应

    480/650mA (Typ./Max.)

    接口特征:

    类型

    端子

    灯管驱动

    含LED驱动器



    七、天马15寸液晶模组TM150TDS50包装详情

    包装箱:

    数量

    重量

    包装箱尺寸

    10 pcs / 箱

    11.7±0.6 Kgs

    378×343×430 mm (L×W×H)

  • 天马15寸液晶模组TM150TDS50概况:

    TM150TDS50是天马微电子股份有限公司 (天马,TIANMA) 推出的一款采用a-Si TFT-LCD技术的15.0吋液晶模组产品,TM150TDS50装配有WLED背光,含LED驱动器背光驱动,无触摸。TM150TDS50的工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。基于它表面雾面,6/8位灰阶可选,广视角,风景模式,白光LED背光,背光寿命大于5万小时等特征,TM150TDS50推荐使用于工业等产品。


    TM150TDS50作为一款TN,常白显示,透射式液晶模组产品,TM150TDS50可以提供400 cd/m²的显示亮度 600:1的透射对比度,以及80/80/80/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为12 o'clock,它的响应时间为8 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号,TM150TDS50可以显示262K/16.7M颜色,其显示的色彩饱和度也达到了60% (CIE1931)。TM150TDS50背光采用了WLED发光的侧入式光源(底部),光源的使用寿命为50K小时,含LED驱动器。TM150TDS50采用了LVDS (1 ch, 6/8-bit)信号接口,总共20 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    TM150TDS50于2011年Q4量产,于2018年Q1停产,当前生产状态为已停产。如果开发新产品想采用TM150TDS50液晶模组,建议多了解一下关于TM150TDS50的最新的生产状态信息和技术信息。TM150TDS50所有参数值均以规格书为准,TM150TDS50规格书和最新价格可以咨询杭州旭虹。
