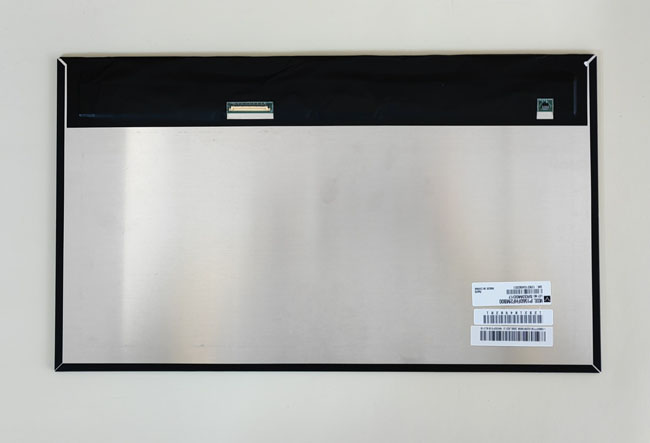

一、天马液晶模组P1560FHF2MB00 应用详情
基本信息 : | 制造商 | 天马（TIANMA） | 型号 | P1560FHF2MB00 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 医疗影像 | |
对角尺寸 | 15.6" | |||
应用环境 : | 存储温度 | -20 ~~ 70 °C | 工作温度 | -10 ~~ 60 °C |
RoHS | RoHS | 抗振性能 | - | |
典型特征 : | 白光LED背光，含LED驱动器，表面雾面 | |||
二、天马液晶模组P1560FHF2MB00 结构详情
像素特征 : | 解析度 | 1920(RGB)×1080, FHD | 点间距(mm) | 0.05975×0.17925 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.17925×0.17925 (H×V) [141PPI] | |
结构尺寸 : | 显示区域(mm) | 344.16(H) × 193.59(V) | 开口区域(mm) | - |
外观尺寸(mm) | 350.66(H) × 205.24(V) | 外观厚度(mm) | 3.0/6.1 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观形状 | 薄屏 (PCBA弯折, 厚度≤3.0mm) |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Without | |||
其它参数 : | 重量 | 346g | 表面处理 | 雾面 |
三、天马液晶模组P1560FHF2MB00 光学详情
基本信息 : | 显示亮度 | 350 cd/m² (Typ.) | 对比度 | 2000:1 (Typ.) (透射) |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 光学模式 | SFT，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 35 (Typ.)(Tr+Td) ms | |
色彩性能 : | 白色色度 | Wx:0.304; Wy:0.323 | 显示颜色 | 16.7M (8-bit) |
色温 | 7059K | 亮度变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 72% | sRGB覆盖率 | 91% |
Adobe RGB覆盖率 | 70% | DCI-P3覆盖率 | 75% | |
Rec.2020覆盖率 | 54% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、天马液晶模组P1560FHF2MB00 电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率消耗 : | 5.73W (Typ.) |
五、天马液晶模组P1560FHF2MB00 背光详情
背光特征 : | 灯管类型 | WLED | 灯管形状 | - | 灯管寿命 | 30K (Min.) 小时 | |
是否可换 | - | 数量 | - | 位置 | 侧入式光源 | ||
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | |||
灯管驱动 | 含LED驱动器 | ||||||
驱动电气 : | 电压输入 | 12±1.2V | 电流输入 | 411/617mA (Typ./Max.) | |||
功耗 | 4.93/7.4W (Typ./Max.) | ||||||
六、天马液晶模组P1560FHF2MB00 信号详情
信号系统 : | LVDS (2 ch, 8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 246/369mA (Typ./Max.) | ||
功耗 | 0.81/1.22W (Typ./Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
信盛精工 | MSAK24025P40D | 0.5 mm | 40 pins | 1 pcs | ||
七、天马液晶模组P1560FHF2MB00 包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
13 | 544×365×250 | 9.35 |
