TM121SDSG05

您现在的位置:首页 > 液晶屏产品 > 天马液晶屏 > 12.1寸 >

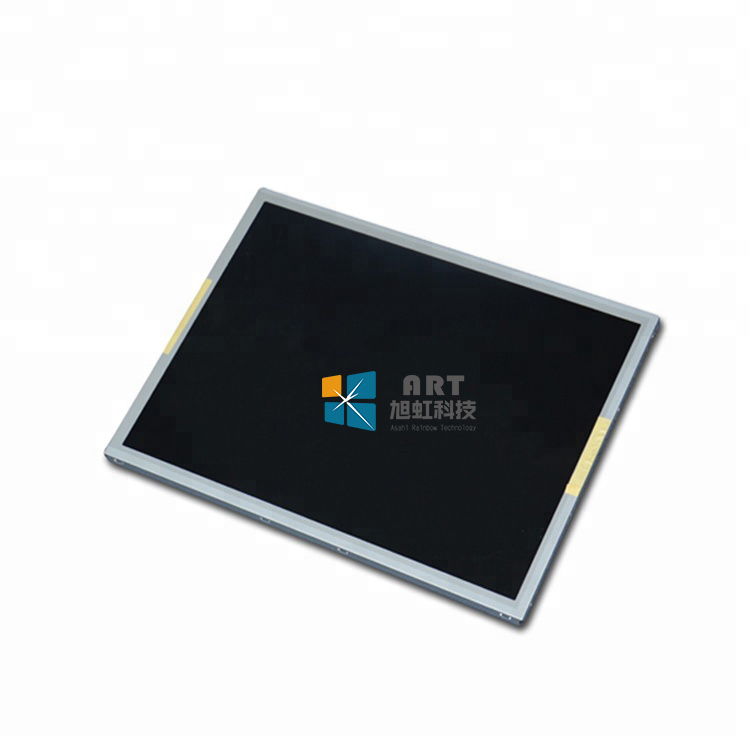

  • TM121SDSG05正面图

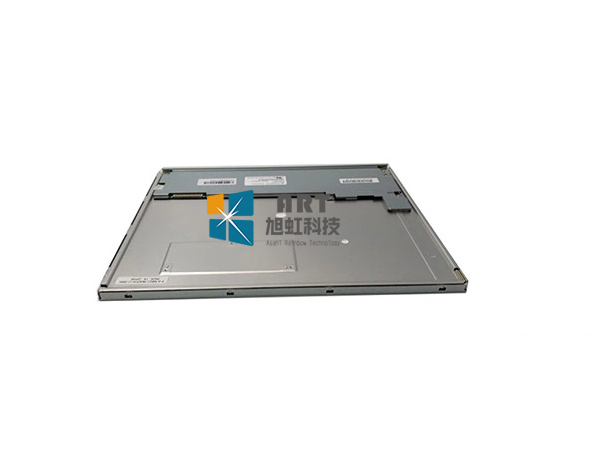

  • TM121SDSG05背面图
  • 型号:TM121SDSG05
  • 品牌:天马/TIANMA
  • 尺寸:12.1寸
  • 分辨率:800(RGB)×600,SVGA
  • 亮度:350 cd/m² (Typ.)
  • 视角:80/80/65/75 (Typ.)(CR≥10)
  • 接口:80/80/65/75 (Typ.)(CR≥10)
  • 对比度:700:1 (Typ.) (透射)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 一、天马液晶模组TM121SDSG05应用详情



    基础信息 :

    品牌

    天马(TIANMA)

    型号名称

    TM121SDSG05

    屏幕类型

    a-Si TFT-LCD , 液晶模组



    屏幕尺寸

    12.1吋

    适用于

    工业

    最大额定 :

    工作温度

    -20 ~ 70 °C

    存储温度

    -30 ~ 80 °C

    RoHS

    RoHS

    抗振能力

    -

    典型特征 :

    白光LED背光,含LED驱动器,6/8位灰阶可选,   180°翻转显示


    二、天马液晶模组TM121SDSG05光学详情

    基础信息:

    亮度(cd/m²)

    350 (Typ.)

    对比度

    700:1 (Typ.) (透射)

    最佳角度

    -

    响应速度

    35 (Typ.)(Tr+Td)

    可视角度

    80/80/65/75 (Typ.)(CR10)

    光学模式

    TN,常白显示,透射式

    色彩性能 :

    色度

    -

    颜色数量

    262K/16.7M (6-bit / 8-bit )

    色温

    -

    白场变动

    1.25/1.33 (Typ./Max.)(9 points)


    三、天马液晶模组TM121SDSG05结构详情

    像素特征 :

    分辨率

    800(RGB)×600 , SVGA

    像素配置

    RGB垂直条状

    点间距(W×H)

    0.1025×0.3075mm

    像素间距(W×H)

    0.3075×0.3075mm

    物理尺寸 :

    显示尺寸

    250×188.3 mm

    外观尺寸

    279×209 mm

    可视尺寸

    -

    外观厚度

    5.73/9.0 (Typ./Max.) mm

    外观特征 :

    物理形状

    平面矩形

    风景肖像

    风景模式

    宽高比(W:H)

    4:3

    外观样式

    -

    其它参数:

    重量

    表面防护

    表面处理


    540g (Typ.)

    -

    -



    四、天马液晶模组TM121SDSG05电子详情

    刷新频率 :

    60Hz

    翻转扫描 :

    翻转 (180°)


    五、天马液晶模组TM121SDSG05信号详情

    信号电气 :

    输入电流

    270/325mA (Typ./Max.)

    输入电压

    3.3V (Typ.)

    功率消耗

    -

    信号接口

    LVDS (1 ch, 6/8-bit)

    接口特征 :

    位置

    -


    类型

    端子

    接口详情 :

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    信盛精工

    MSB240420HE

    1.25 mm

    20 pins

    1 pcs



    六、天马液晶模组TM121SDSG05发光详情

    光源特征 :

    灯管类型

    WLED

    数量

    -

    位置

    侧入式光源

    可换性

    -

    灯管形状

    -

    灯管寿命

    30K(Typ.) (Hours)

    接口特征 :

    位置

    -

    类型

    端子

    接口详情 :

    品牌

    型号

    脚距

    脚数

    数量

    脚定义

    信盛精工

    MSB24038P5

    1.25 mm

    5 pins

    1 pcs


    灯管驱动 :

    含LED驱动器

    驱动电气 :

    输入电压

    12.0V (Typ.)

    输入电流

    TBD




  • 天马液晶模组TM121SDSG05概况:

    天马 (TIANMA) 推出的TM121SDSG05是一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。TM121SDSG05特征为: 白光LED背光,含LED驱动器,180度翻转显示,6/8位灰阶可选。它的工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。TM121SDSG05推荐使用于工业。



    TM121SDSG05作为一款TN,常白显示,透射式液晶模组产品,TM121SDSG05可以提供350 cd/m²的显示亮度 700:1的透射对比度,以及80/80/65/75 (Typ.)(CR≥10)(L/R/U/D)的可视角度,它的响应时间为35 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 8-bit灰阶信号,此产品可以显示262K/16.7M颜色,其显示的色彩饱和度也达到了55% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源,光源的使用寿命为30K小时,含LED驱动器。TM121SDSG05采用了LVDS (1 ch, 6/8-bit)信号接口,总共20 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    TM121SDSG05于2016年Q2量产,当前生产状态为量产中。如果开发新产品想采用TM121SDSG05液晶模组,建议多了解一下关于TM121SDSG05的最新的生产状态信息和技术信息。TM121SDSG05所有参数值均以规格书为准,TM121SDSG05规格书和最新价格可以咨询杭州旭虹科技。
