1、我公司TM104SDH03为天马原厂原装全新液晶屏A规液晶屏；质量符合天马原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

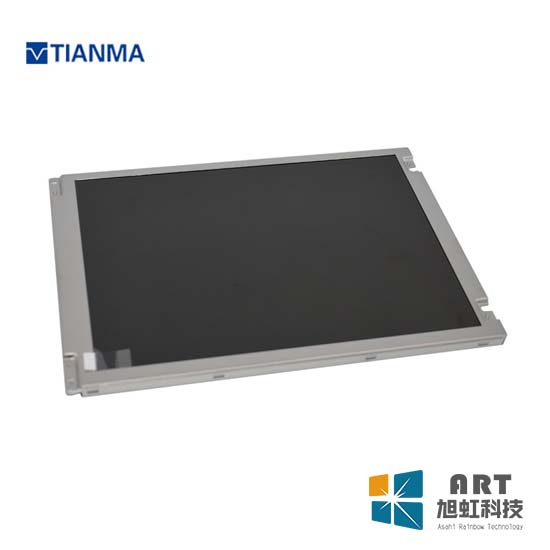

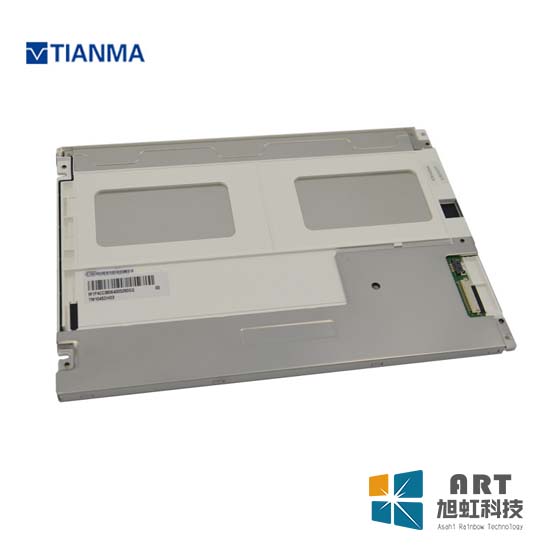

一、天马10.4寸液晶模组TM104SDH03应用详情
基本信息： | 制造商 | 天马（tianma） | 型号 | TM104SDH03 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 10.4” | |||
应用环境： | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~~ 85 °C |
ROHS | ROHS | |||
典型特征： | 风景模式，表面雾面，白光LED背光，6/8位灰阶可选，背光寿命大于5万小时，180度翻转显示，宽温 | |||
二、天马10.4寸液晶模组TM104SDH03结构详情
像素特征： | 解析度 | 800(RGB)×600 , SVGA | 点间距(mm) | 0.088×0.264 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.264×0.264 (H×V) | |
结构尺寸： | 显示区域（mm） | 211.2(H) × 158.4(V) | 开口区域(mm) | 214.8(H) × 161.8(V) |
外观尺寸（mm） | 243(H) × 179.4(V) | 外观厚度(mm) | 8.5 (Max.) mm | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Face mounting holes (2-Φ3.5, 2-R1.75) on left, right bezel | |||
其它参数： | 重量 | 433g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、天马10.4寸液晶模组TM104SDH03光学详情
基本信息： | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/60/70 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | 12 o'clock | 响应时间(ms) | 10/15 (Typ.)(Tr/Td) (ms) | |
色彩性能： | 白色坐标 | X:0.305; Y:0.345 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.43 (Typ./Max.)(9 points) |
四、天马10.4寸液晶模组TM104SDH03电子详情
翻转扫描 : | 翻转 (180°) |
刷新频率： | 60Hz |
五、天马10.4寸液晶模组TM104SDH03信号详情
信号电气： | 电压供应 | 3.3V (Typ.) | 输入电流 | TBD | ||
信号类型： | LVDS (1 ch, 6/8-bit) | 逻辑电压 | - | |||
接口特征： | 类型 | 端子 | ||||
接口详情： | 数量 | 脚数 | 脚距 | 脚定义 | ||
1pcs | 20pins | 1.0mm | LVDS-20P1C8B-080C | |||
六、天马10.4寸液晶模组TM104SDH03光源详情
光源特征： | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 | ||
数量 | 5S8P | 是否可换 | - | 灯管寿命 | 50K(Min.) (Hours) | |||
灯管电气： | 电压供应 | 12/14.25/16.5V (Min./Typ./Max.) | 电流供应 | 0.2A (Typ.) | ||||
功耗 | 2.85W (Typ.) | |||||||
接口特征： | 类型 | 端子 | 灯管驱动 | 含LED驱动器 | ||||
七、天马10.4寸液晶模组TM104SDH03包装特征
包装箱： | 数量 | 重量 | 包装箱尺寸 |
20 pcs / 箱 | 10.12 Kgs | 530×350×250 mm (L×W×H) |
1、我公司TM104SDH03为天马原厂原装全新液晶屏A规液晶屏；质量符合天马原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、天马10.4寸液晶模组TM104SDH03应用详情
基本信息： | 制造商 | 天马（tianma） | 型号 | TM104SDH03 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 10.4” | |||
应用环境： | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~~ 85 °C |
ROHS | ROHS | |||
典型特征： | 风景模式，表面雾面，白光LED背光，6/8位灰阶可选，背光寿命大于5万小时，180度翻转显示，宽温 | |||
二、天马10.4寸液晶模组TM104SDH03结构详情
像素特征： | 解析度 | 800(RGB)×600 , SVGA | 点间距(mm) | 0.088×0.264 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.264×0.264 (H×V) | |
结构尺寸： | 显示区域（mm） | 211.2(H) × 158.4(V) | 开口区域(mm) | 214.8(H) × 161.8(V) |
外观尺寸（mm） | 243(H) × 179.4(V) | 外观厚度(mm) | 8.5 (Max.) mm | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Face mounting holes (2-Φ3.5, 2-R1.75) on left, right bezel | |||
其它参数： | 重量 | 433g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、天马10.4寸液晶模组TM104SDH03光学详情
基本信息： | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/60/70 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | 12 o'clock | 响应时间(ms) | 10/15 (Typ.)(Tr/Td) (ms) | |
色彩性能： | 白色坐标 | X:0.305; Y:0.345 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.43 (Typ./Max.)(9 points) |
四、天马10.4寸液晶模组TM104SDH03电子详情
翻转扫描 : | 翻转 (180°) |
刷新频率： | 60Hz |
五、天马10.4寸液晶模组TM104SDH03信号详情
信号电气： | 电压供应 | 3.3V (Typ.) | 输入电流 | TBD | ||
信号类型： | LVDS (1 ch, 6/8-bit) | 逻辑电压 | - | |||
接口特征： | 类型 | 端子 | ||||
接口详情： | 数量 | 脚数 | 脚距 | 脚定义 | ||
1pcs | 20pins | 1.0mm | LVDS-20P1C8B-080C | |||
六、天马10.4寸液晶模组TM104SDH03光源详情
光源特征： | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 | ||
数量 | 5S8P | 是否可换 | - | 灯管寿命 | 50K(Min.) (Hours) | |||
灯管电气： | 电压供应 | 12/14.25/16.5V (Min./Typ./Max.) | 电流供应 | 0.2A (Typ.) | ||||
功耗 | 2.85W (Typ.) | |||||||
接口特征： | 类型 | 端子 | 灯管驱动 | 含LED驱动器 | ||||
七、天马10.4寸液晶模组TM104SDH03包装特征
包装箱： | 数量 | 重量 | 包装箱尺寸 |
20 pcs / 箱 | 10.12 Kgs | 530×350×250 mm (L×W×H) |
页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
