1、我公司TM104SDH02为天马原厂原装全新液晶屏A规液晶屏；质量符合天马原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

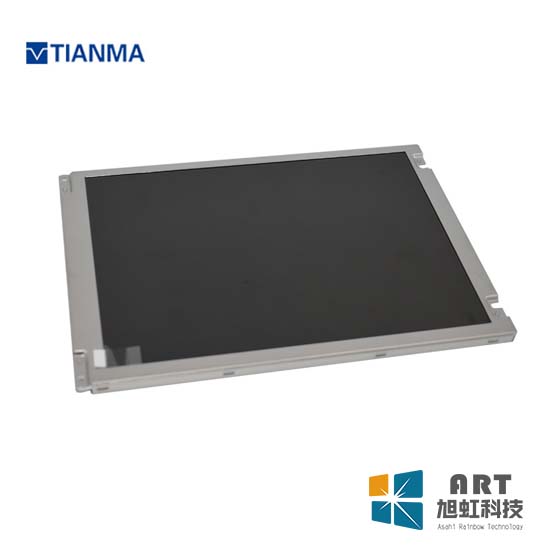

一、天马10.4寸液晶模组TM104SDH02应用详情
基本信息： | 制造商 | 天马（tianma） | 型号 | TM104SDH02 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 10.4” | |||
应用环境： | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 85 °C |
ROHS | ROHS | |||
典型特征： | 风景模式，表面雾面，白光LED背光，6/8位灰阶可选，背光寿命大于5万小时，180度翻转显示 | |||
二、天马10.4寸液晶模组TM104SDH02结构详情
像素特征： | 解析度 | 800(RGB)×600 , SVGA | 点间距(mm) | 0.088×0.264 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.264×0.264 (H×V) | |
结构尺寸： | 显示区域（mm） | 211.2(H) × 158.4(V) | 开口区域(mm) | 214.8(H) × 162.5(V) |
外观尺寸（mm） | 243(H) × 179.4(V) | 外观厚度(mm) | 8.5 (Max.) mm | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Face mounting holes (4-Φ2.5, 2-R1.725) on left, right bezel | |||
其它参数： | 重量 | 437g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、天马10.4寸液晶模组TM104SDH02光学详情
基本信息： | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 400:1 (Typ.) (透射) |
可视角度 | 70/70/60/70 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | 12 o'clock | 响应时间(ms) | 10/15 (Typ.)(Tr/Td) (ms) | |
色彩性能： | 白色坐标 | X:0.305; Y:0.345 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.43 (Typ./Max.)(9 points) |
四、天马10.4寸液晶模组TM104SDH02电子详情
翻转扫描 : | 翻转 (180°) |
刷新频率： | 60Hz |
驱动IC : | COG 已邦定 NT39411 + NT39211 |
五、天马10.4寸液晶模组TM104SDH02信号详情
信号电气： | 电压供应 | 3.3V (Typ.) | 输入电流 | 380mA (Max.) | ||
信号类型： | LVDS (1 ch, 8-bit) | 逻辑电压 | - | |||
接口特征： | 类型 | 端子 | ||||
接口详情： | 数量 | 脚数 | 脚距 | 脚定义 | ||
1pcs | 20pins | 1.0mm | LVDS-20P1C8B-080C | |||
六、天马10.4寸液晶模组TM104SDH02光源详情
光源特征： | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 |
数量 | 5S8P | 是否可换 | - | 灯管寿命 | 50K(Min.) (Hours) | |
灯管电气： | 电压供应 | 15/16/18V (Min./Typ./Max.) | 电流供应 | 160/240mA (Typ./Max.) | ||
功耗 | 2.56/4.32W (Typ./Max.) | |||||
接口特征： | 类型 | 端子 | ||||
背光驱动 : | 无 | |||||
七、天马10.4寸液晶模组TM104SDH02包装特征
包装箱： | 数量 | 重量 | 包装箱尺寸 |
20 pcs / 箱 | 11.7±0.59 Kgs | 530×350×250 mm (L×W×H) |
天马10.4寸液晶模组TM104SDH02概况：
TM104SDH02是天马 (TIANMA)推出的一款10.4英寸a-Si TFT-LCD液晶模组产品，TM104SDH02装配有WLED背光，无背光驱动，无触摸。TM104SDH02工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。TM104SDH02特征为: 表面雾面，6/8位灰阶可选，风景模式，白光LED背光，背光寿命大于5万小时，180度翻转显示。TM104SDH02推荐应用于工业。TM104SDH02已邦定NT39411 + NT39211驱动IC。
TM104SDH02作为一款TN，常白显示，透射式液晶模组产品，TM104SDH02可以提供400 cd/m²的显示亮度 500:1的透射对比度，以及70/70/60/70 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为12 o'clock，它的响应时间为10/15 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号，TM104SDH02可以显示262K/16.2M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。TM104SDH02背光采用了5S8P WLED发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。TM104SDH02采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TM104SDH02于2010年Q1量产，当前生产状态为已停产。如果开发新产品想采用TM104SDH02液晶模组，建议多了解一下关于TM104SDH02的最新的生产状态信息和技术信息，TM104SDH02所有参数值均以规格书为准，TM104SDH02规格书和最新价格可以咨询杭州旭虹。
