1、我公司TM104SCH02为天马原厂原装全新液晶屏A规液晶屏；质量符合天马原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

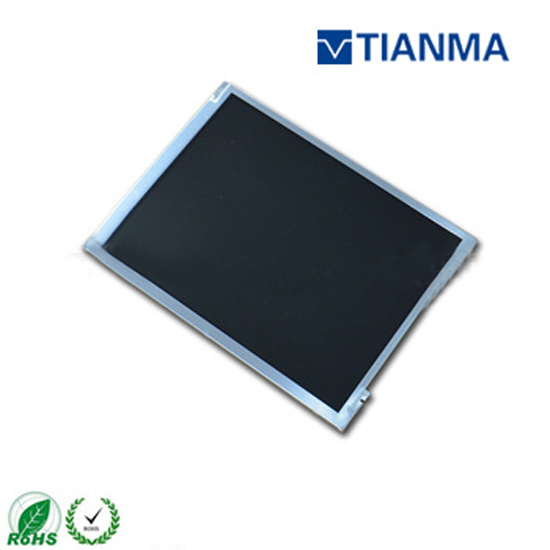

一、天马10.4寸液晶模组TM104SCH02应用详情
基本信息： | 制造商 | 天马（tianma） | 型号 | TM104SCH02 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 10.4” | |||
应用环境： | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~~ 80 °C |
ROHS | ROHS | |||
典型特征： | 风景模式，表面雾面 | |||
二、天马10.4寸液晶模组TM104SCH02结构详情
像素特征： | 解析度 | 800(RGB)×600 , SVGA | 点间距(mm) | 0.088×0.264 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.264×0.264 (H×V) | |
结构尺寸： | 显示区域（mm） | 211.2(H) × 158.4(V) | 开口区域(mm) | 215.0(H) × 162.0(V) |
外观尺寸（mm） | 236(H) × 176.9(V) | 外观厚度(mm) | 5.60 (Typ.) | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Face mounting holes (4 pcs) on left, right bezel | |||
其它参数： | 重量 | 288g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、天马10.4寸液晶模组TM104SCH02光学详情
基本信息： | 显示亮度 | 230 cd/m² (Typ.) | 对比度 | 400:1 (Typ.) (透射) |
可视角度 | 65/65/45/65 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | 12 o'clock | 响应时间(ms) | 10/15 (Typ.)(Tr/Td) (ms) | |
色彩性能： | 白色坐标 | X:0.311; Y:0.330 | 支持颜色 | 262K (6-bit) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天马10.4寸液晶模组TM104SCH02电子详情
翻转扫描 : | No |
刷新频率： | 60Hz |
五、天马10.4寸液晶模组TM104SCH02信号详情
信号电气： | 电压供应 | 3.3/11.0/23/-7.0V (Typ.)(VDD/AVDD/VGH/VGL) | ||
信号类型： | LVDS (1 ch, 8-bit) | 逻辑电压 | - | |
接口特征： | 类型 | 端子 | ||
接口详情： | 数量 | 脚数 | 脚距 | 脚定义 |
1pcs | 40pins | 0.5mm | ||
六、天马10.4寸液晶模组TM104SCH02光源详情
光源特征： | 光源类型 | CCFL | 光源形状 | - | 位置 | 侧入式光源 |
数量 | - | 是否可换 | - | 灯管寿命 | - | |
灯管电气： | 电压供应 | 520±52V | 电流供应 | 3.0/5.5/7.0mA (Min./Typ./Max.) | ||
工作频率 | 40/60/80KHz (Min./Typ./Max.) | 启动电压 | 890V (Max.) | |||
接口特征： | 类型 | 端子 | ||||
背光驱动 : | 无 | |||||
七、天马10.4寸液晶模组TM104SCH02包装特征
包装箱： | 数量 | 重量 | 包装箱尺寸 |
25 pcs / 箱 | 11.8 Kgs | 530×350×250 mm (L×W×H) |
1、我公司TM104SCH02为天马原厂原装全新液晶屏A规液晶屏；质量符合天马原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、天马10.4寸液晶模组TM104SCH02应用详情
基本信息： | 制造商 | 天马（tianma） | 型号 | TM104SCH02 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 10.4” | |||
应用环境： | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~~ 80 °C |
ROHS | ROHS | |||
典型特征： | 风景模式，表面雾面 | |||
二、天马10.4寸液晶模组TM104SCH02结构详情
像素特征： | 解析度 | 800(RGB)×600 , SVGA | 点间距(mm) | 0.088×0.264 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.264×0.264 (H×V) | |
结构尺寸： | 显示区域（mm） | 211.2(H) × 158.4(V) | 开口区域(mm) | 215.0(H) × 162.0(V) |
外观尺寸（mm） | 236(H) × 176.9(V) | 外观厚度(mm) | 5.60 (Typ.) | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Face mounting holes (4 pcs) on left, right bezel | |||
其它参数： | 重量 | 288g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、天马10.4寸液晶模组TM104SCH02光学详情
基本信息： | 显示亮度 | 230 cd/m² (Typ.) | 对比度 | 400:1 (Typ.) (透射) |
可视角度 | 65/65/45/65 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | 12 o'clock | 响应时间(ms) | 10/15 (Typ.)(Tr/Td) (ms) | |
色彩性能： | 白色坐标 | X:0.311; Y:0.330 | 支持颜色 | 262K (6-bit) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天马10.4寸液晶模组TM104SCH02电子详情
翻转扫描 : | No |
刷新频率： | 60Hz |
五、天马10.4寸液晶模组TM104SCH02信号详情
信号电气： | 电压供应 | 3.3/11.0/23/-7.0V (Typ.)(VDD/AVDD/VGH/VGL) | ||
信号类型： | LVDS (1 ch, 8-bit) | 逻辑电压 | - | |
接口特征： | 类型 | 端子 | ||
接口详情： | 数量 | 脚数 | 脚距 | 脚定义 |
1pcs | 40pins | 0.5mm | ||
六、天马10.4寸液晶模组TM104SCH02光源详情
光源特征： | 光源类型 | CCFL | 光源形状 | - | 位置 | 侧入式光源 |
数量 | - | 是否可换 | - | 灯管寿命 | - | |
灯管电气： | 电压供应 | 520±52V | 电流供应 | 3.0/5.5/7.0mA (Min./Typ./Max.) | ||
工作频率 | 40/60/80KHz (Min./Typ./Max.) | 启动电压 | 890V (Max.) | |||
接口特征： | 类型 | 端子 | ||||
背光驱动 : | 无 | |||||
七、天马10.4寸液晶模组TM104SCH02包装特征
包装箱： | 数量 | 重量 | 包装箱尺寸 |
25 pcs / 箱 | 11.8 Kgs | 530×350×250 mm (L×W×H) |
页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
