一、天马液晶模组TM101JDHP03 应用特征
基本信息 : | 制造商 | 天马（TIANMA） | 面板型号 | TM101JDHP03 |
面板尺寸 | 10.1英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
应用环境 : | 工作温度 | -10 ~ 50 °C | 存储温度 | -20 ~ 60 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 白光LED背光 ，含LED驱动器，6/8位灰阶可选 | |||
二、天马液晶模组TM101JDHP03 结构特征
对角尺寸： | 10.1" | |||
像素特征： | 像素数量 | 1280(RGB)×800 , WXGA | 点间距(mm) | 0.0565×0.1695 (H×V) |
像素布局 | RGB垂直条状 | 像素间距(mm) | 0.1695×0.1695 (H×V) | |
结构尺寸： | 显示区域(W×H) | 216.96×135.6 mm | 可视区域(mm) | 217.96(H) × 136.6(V) |
外观尺寸(W×H) | 229.46×149.1 mm | 外观厚度 | 2.57/4.7 (Typ./Max.) | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景肖像 |
宽高比 | 16:10 (H:V) | 外观形状 | - | |
安装方式 : | Without | |||
其它参数 : | 重量 | 180g (Typ.) | 表面处理 | Hard coating |
三、天马液晶模组TM101JDHP03 光学特征
基本信息： | 显示亮度 | 显示模式 | 对比度 |
400 cd/m² (Typ.) | SFT，常黑显示，透射式 | 800:1 (Typ.) (透射) | |
推荐视角 | 可视角度 | 响应时间 | |
全视角 | 85/85/85/85 (Typ.)(CR≥10) | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 色温 | 支持颜色 | 白色坐标 |
7289K | 262K/16.7M (6-bit / 8-bit) | X:0.300; Y:0.324 | |
1931色域 : | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 |
52% | 73% | 55% | |
DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | |
54% | 39% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
白场变动 : | 1.25/1.33 (Typ./Max.)(9 points) | ||
四、天马液晶模组TM101JDHP03 电子特征
帧频率 : | 60Hz |
翻转扫描 : | No |
驱动IC : | COG 已邦定 ST5821CA*3 + ST5084CA*1 |
五、马液晶模组TM101JDHP03 光源特征
光源特征： | 光源类型 | 位置 | 寿命(小时) | 数量 | 形状 | 是否可换 |
WLED | 侧入式光源 | 30K(Typ.) | 3S1P | 阵列 | - | |
WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
5.0±0.5V | 0.6A (Max.) | |||||
接口特征： | 类型 | WLED 驱动 | ||||
包含在屏信号接口中 | 含LED驱动器 | |||||
六、天马液晶模组TM101JDHP03 信号特征
信号电气 : | 输入电压 | 输入电流 | 逻辑电压 | |||
3.3V (Typ.) | 1.1/1.37A (Typ./Max.) | - | ||||
接口特征 : | 信号类型 | 物理类型 | 接口位置 | |||
LVDS (1 ch, 6/8-bit) | 端子 | - | ||||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
I-PEX | 20455-040E-66 | 1 pcs | 40pins | 0.5mm | ||
七、天马液晶模组TM101JDHP03 包装特征
包装箱 : | 数量 | 重量 | 尺寸 |
42pcs / 箱 | TBD | 544×365×250 mm (L×W×H) |
天马液晶模组TM101JDHP03概况：

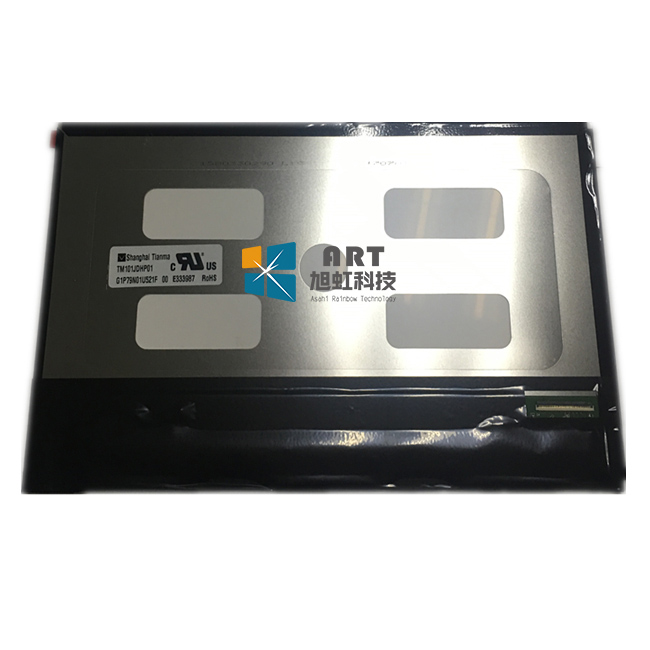

天马 (TIANMA) 推出的TM101JDHP03是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。TM101JDHP03白光LED背光，含LED驱动器，6/8位灰阶可选。工作温度为 -10 ~ 50°C，存储温度为 -20 ~ 60°C。此型号推荐使用于工业。TM101JDHP03已邦定ST5821CA*3 + ST5804CA*1驱动IC。
TM101JDHP03作为一款SFT，常黑显示，透射式液晶模组产品，TM101JDHP03可以提供400 cd/m²的显示亮度 800:1的透射对比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为25 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 8-bit灰阶信号，此产品可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了50% (NTSC)。背光方面此产品采用了3S11P WLED发光的侧入式光源，光源的使用寿命为30K小时，含LED驱动器。TM101JDHP03采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TM101JDHP03于2016年Q2量产，当前生产状态为量产中。如果开发新产品想采用TM101JDHP03液晶模组，建议多了解一下关于TM101JDHP03的最新的生产状态信息和技术信息。TM101JDHP03所有参数值均以规格书为准，TM101JDHP03规格书和最新价格可以咨询杭州旭虹。
