一、三菱8.4寸广视角宽温液晶模组AA084XB11应用特征
基本信息: | 制造商 | MITSUBISHI | 面板型号 | AA084XB11 |
面板尺寸 | 8.4英寸 | 面板应用 | 工业,户外高亮 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境: | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | -- | |
典型特征: | 宽温，超高亮度，背光易换，白光LED背光，背光寿命大于10万小时，180度翻转显示，6/8位灰阶可选，表面雾面 | |||
二、三菱8.4寸广视角宽温液晶模组AA084XB11 结构详情
像素特征 : | 像素数量 | 1024(RGB)×768 , XGA | 点间距 | 0.0555×0.1665 (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.1665×0.1665 (H×V) | |
结构尺寸 : | 显示区域 | 170.496(H) × 127.872(V) | 可视区域 | 174.9×132.2 mm (H×V) |
外观尺寸 | 199.5×149 mm (H×V) | 外观厚度 | 11.5 (Typ.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观形状 | -- | |
安装孔位 : | Face mounting holes (4-Φ3.4); Side mounting holes (4-M2) | |||
其它特征 : | 重量 | 370g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、三菱8.4寸广视角宽温液晶模组AA084XB11光学详情
基础信息 : | 面板亮度 | 1000 cd/m² (Typ.) | 对比度 | 600:1 (Typ.) (透射) |
可视角度 | 80/80/80/60 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 4/12 (Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | X:0.313; Y:0.329 | 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色温 | 6485K | NTSC比值 | 40% | |
sRGB覆盖率 | 56% | Adobe RGB覆盖率 | 42% | |
DCI-P3覆盖率 | 42% | Rec.2020覆盖率 | 30% | |
色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |||
白场变动 : | 1.30 (Max.)(5 points) | |||
显示性能 : | 阳光下可视性 | 是 | ||
四、三菱8.4寸广视角宽温液晶模组AA080XB11电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率消耗 : | 7.2W (Typ.) |
五、三菱8.4寸广视角宽温液晶模组AA084XB11背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | Replaceable | 灯管寿命 | 100K(Typ.) (Hours) |
数量 | 2 strings | 灯管形状 | 2串 | 位置 | 侧入式光源(底部) | |
灯管电气 : | 电压输入 | 30/38.1V (Typ./Max.) | 电流输入 | 100/110mA (Typ./Max.) | ||
功耗 | 6.0W (Typ.) | |||||
接口特征 : | 类型 | 端子 | 灯管驱动 | 无 | ||
接口详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 | ||
1.0 mm | 6 pins | 1 pcs | BLE-6PINS-NNCAAC | |||
六、三菱8.4寸广视角宽温液晶模组AA084XB11信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 380/650mA (Typ./Max.) |
接口特征 : | 类型 | 端子 | ||
端子详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 |
1.25 mm | 20 pins | 1 pcs | LVDS-20P1C8B-010H | |

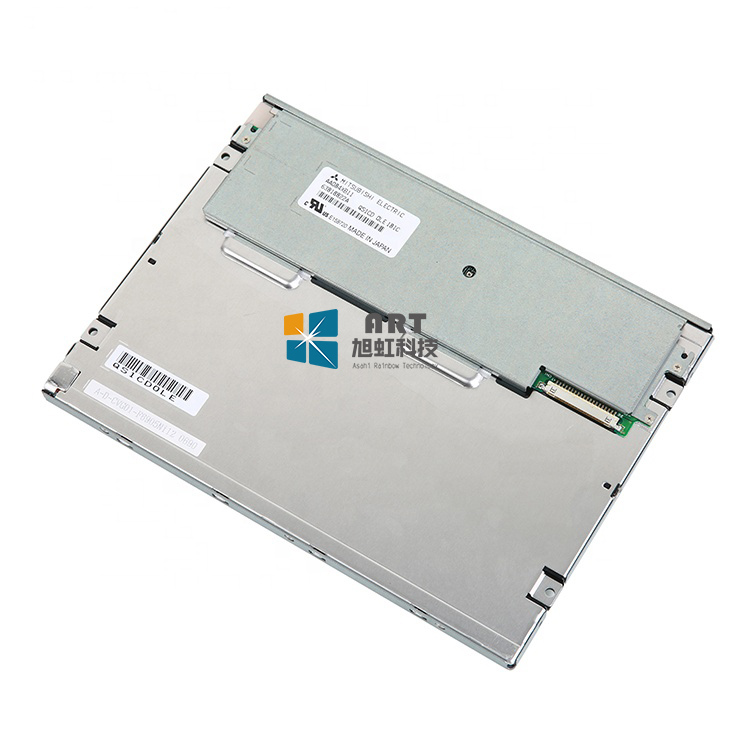

三菱8.4寸广视角宽温液晶模组AA084XB11概况：
AA084XB11是三菱 (Mitsubishi)推出的一款8.4吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。宽温，超高亮度，背光易换，白光LED背光，寿命大于10万小时，180度翻转显示，6/8位灰阶可选，表面雾面。AA084XB11推荐应用于工业，户外高亮等产品。
AA084XB11显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为170.496(宽)×127.872(高) mm，外观尺寸为199.5(宽)×149(高) mm，可视尺寸为174.9(宽)×132.2(高) mm，表面处理为雾面，Hard coating (3H)，产品净重370g (Typ.)。背光方面此产品采用了2 strings WLED发光的侧入式光源(底部)，光源的使用寿命为100K小时，不含背光驱动。AA084XB11采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
AA084XB11于2011年Q2量产，当前生产状态为量产中。如果开发新产品想采用AA084XB11液晶模组，建议多了解一下关于AA084XB11的最新的生产状态信息和技术信息， AA084XB11所有参数值均以规格书为准，AA084XB11规格书和最新价格可以咨询杭州旭虹。
