生产状态：该型号已由三菱（Mitsubishi）原厂停产。
库存状态：历史库存会随订单变化，当前库存请联系确认；有少量库存的型号售完后不再补货。
替代选型：若原型号无库存，我们可以根据尺寸、分辨率、接口、外形尺寸、背光和工作温度等参数协助推荐兼容替代型号。替代前需要核对接口针脚、结构尺寸及驱动时序，不能仅凭尺寸和分辨率判断兼容。

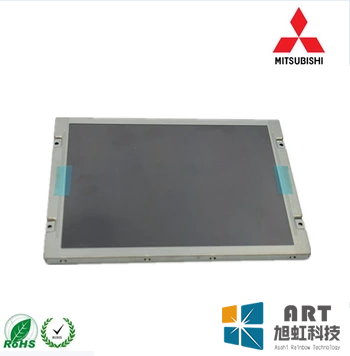

一、三菱6.5寸液晶模组AA065VE11 应用特征
基本 信息 | 制造商 | MITSUBISHI | 面板型号 | AA065VE11 |
面板尺寸 | 6.5英寸 | 面板应用 | 工业，户外高亮 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | 1.0G (9.8 m/s²) | |
典型特征 | 表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，超高亮度，背光易换，白光LED背光，背光寿命大于10万小时，180度翻转显示 | |||
二、三菱6.5寸液晶模组AA065VE11 结构详情
像素特征 : | 像素数量 | 640(RGB)×480 , VGA | 点间距 | 0.069×0.207 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.207×0.207 mm (H×V) | |
结构尺寸 : | 显示区域 | 132.48×99.36 mm (H×V) | 可视区域 | 135.5×102.4 mm (H×V) |
外观尺寸 | 154×121 mm (H×V) | 外观厚度 | 11.0 (Typ.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观形状 | -- | |
安装孔位 : | Face mounting holes (4-R1.25); Side mounting holes (4-M2) | |||
其它特征 : | 重量 | 185g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、三菱6.5寸液晶模组AA065VE11 光学详情
基本信息 : | 面板亮度 | 1200 cd/m² (Typ.) | 对比度 | 600:1 (Typ.) (透射) |
可视角度 | 80/80/80/60 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 6/19 (Typ.)(Tr/Td) (ms) | |
显示颜色 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.7M (6-bit / 8-bit) |
色域 | 40% NTSC (CIE1931) | 亮度变动 | 1.30 (Max.)(5 points) | |
| 显示性能 : | 室外可视 | 是 | ||
四、三菱6.5寸液晶模组AA065VE11 电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率消耗 : | 3.9W (Typ.) |
五、三菱6.5寸液晶模组AA065VE11 背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | Replaceable | 灯管寿命 | 100K(Typ.) (Hours) |
数量 | 2 strings | 灯管形状 | 2串 | 位置 | 侧入式光源(顶部) | |
灯管电气 : | 电压输入 | 17.7/21.4V (Typ./Max.) | 电流输入 | 90/100mA (Typ./Max.) | ||
接口特征 : | 类型 | 端子 | 灯管驱动 | 无 | ||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
日压端子 | SM06B-SHLS-TF(LF)(SN) | 1.0 mm | 6 pins | 1 pcs | BLE-6PINS-NNCAAC | |
六、三菱6.5寸液晶模组AA065VE11 信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | |||||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 210/280mA (Typ./Max.) | ||
接口特征 : | 类型 | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
航空电子 | FI-SE20P-HFE | 1.25 mm | 20 pins | 1 pcs | LVDS-20P1C8B-010H | |
一、三菱6.5寸液晶模组AA065VE11 应用特征
基本 信息 | 制造商 | MITSUBISHI | 面板型号 | AA065VE11 |
面板尺寸 | 6.5英寸 | 面板应用 | 工业，户外高亮 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | 1.0G (9.8 m/s²) | |
典型特征 | 表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，超高亮度，背光易换，白光LED背光，背光寿命大于10万小时，180度翻转显示 | |||
二、三菱6.5寸液晶模组AA065VE11 结构详情
像素特征 : | 像素数量 | 640(RGB)×480 , VGA | 点间距 | 0.069×0.207 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.207×0.207 mm (H×V) | |
结构尺寸 : | 显示区域 | 132.48×99.36 mm (H×V) | 可视区域 | 135.5×102.4 mm (H×V) |
外观尺寸 | 154×121 mm (H×V) | 外观厚度 | 11.0 (Typ.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观形状 | -- | |
安装孔位 : | Face mounting holes (4-R1.25); Side mounting holes (4-M2) | |||
其它特征 : | 重量 | 185g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、三菱6.5寸液晶模组AA065VE11 光学详情
基本信息 : | 面板亮度 | 1200 cd/m² (Typ.) | 对比度 | 600:1 (Typ.) (透射) |
可视角度 | 80/80/80/60 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 6/19 (Typ.)(Tr/Td) (ms) | |
显示颜色 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.7M (6-bit / 8-bit) |
色域 | 40% NTSC (CIE1931) | 亮度变动 | 1.30 (Max.)(5 points) | |
| 显示性能 : | 室外可视 | 是 | ||
四、三菱6.5寸液晶模组AA065VE11 电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率消耗 : | 3.9W (Typ.) |
五、三菱6.5寸液晶模组AA065VE11 背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | Replaceable | 灯管寿命 | 100K(Typ.) (Hours) |
数量 | 2 strings | 灯管形状 | 2串 | 位置 | 侧入式光源(顶部) | |
灯管电气 : | 电压输入 | 17.7/21.4V (Typ./Max.) | 电流输入 | 90/100mA (Typ./Max.) | ||
接口特征 : | 类型 | 端子 | 灯管驱动 | 无 | ||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
日压端子 | SM06B-SHLS-TF(LF)(SN) | 1.0 mm | 6 pins | 1 pcs | BLE-6PINS-NNCAAC | |
六、三菱6.5寸液晶模组AA065VE11 信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | |||||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 210/280mA (Typ./Max.) | ||
接口特征 : | 类型 | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
航空电子 | FI-SE20P-HFE | 1.25 mm | 20 pins | 1 pcs | LVDS-20P1C8B-010H | |
页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
