一、三菱6.5寸液晶模组AA065VD11应用特征
基本信息 | 制造商 | MITSUBISHI | 面板型号 | AA065VD11 |
面板尺寸 | 6.5英寸 | 面板应用 | 工业，户外高亮 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | 1.0G (9.8 m/s²) | |
典型特征 | 表面雾面，广视角，风景模式，宽温，超高亮度，背光易换，白光LED背光，背光寿命大于10万小时，180度翻转显示 | |||
二、三菱6.5寸液晶模组AA065VD11结构详情
像素特征 : | 像素数量 | 640(RGB)×480 , VGA | 点间距 | 0.069×0.207 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.207×0.207 mm (H×V) | |
结构尺寸 : | 显示区域 | 132.48×99.36 mm (H×V) | 可视区域 | 135.5×102.4 mm (H×V) |
外观尺寸 | 154×121 mm (H×V) | 外观厚度 | 11.0 (Typ.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观形状 | -- | |
安装孔位 : | Face mounting holes (4-R1.25); Side mounting holes (4-M2) | |||
其它特征 : | 重量 | 185g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、三菱6.5寸液晶模组AA065VD11 光学详情
基本信息 : | 面板亮度 | 1300 cd/m² (Typ.) | 对比度 | 600:1 (Typ.) (透射) |
可视角度 | 80/80/80/60 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 6/19 (Typ.)(Tr/Td) (ms) | |
显示颜色 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K (6-bit) |
色温 | 6485K | 亮度变动 | 1.30 (Max.)(5 points) | |
1931色域： | NTSC比值 | 40% | sRGB覆盖率 | 56% |
Adobe RGB覆盖率 | 41% | DCI-P3覆盖率 | 41% | |
Rec.2020覆盖率 | 30% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能 : | 室外可视 | 是 | ||
四、三菱6.5寸液晶模组AA065VD11 电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率消耗 : | 3.8W (Typ.) |
五、三菱6.5寸液晶模组AA065VD11 背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | Replaceable | 灯管寿命 | 100K(Typ.) (Hours) |
数量 | 2 strings | 灯管形状 | 2串 | 位置 | 侧入式光源(顶部) | |
灯管电气 : | 电压输入 | 17.7/21.4V (Typ./Max.) | 电流输入 | 90/100mA (Typ./Max.) | ||
接口特征 : | 类型 | 端子 | 灯管驱动 | 无 | ||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
日压端子 | SM06B-SHLS-TF(LF)(SN) | 1.0 mm | 6 pins | 1 pcs | BLE-6PINS-NNCAAC | |
六、三菱6.5寸液晶模组AA065VD11 信号详情
信号系统 : | CMOS (1 ch, 6-bit) | |||||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 185/280mA (Typ./Max.) | ||
接口特征 : | 类型 | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
广濑电机 | DF9B-31P-1V(32) | 1.0 mm | 31pins | 1 pcs | DRGB-31P1C6B-010F | |
三菱6.5寸液晶模组AA065VD11概况：

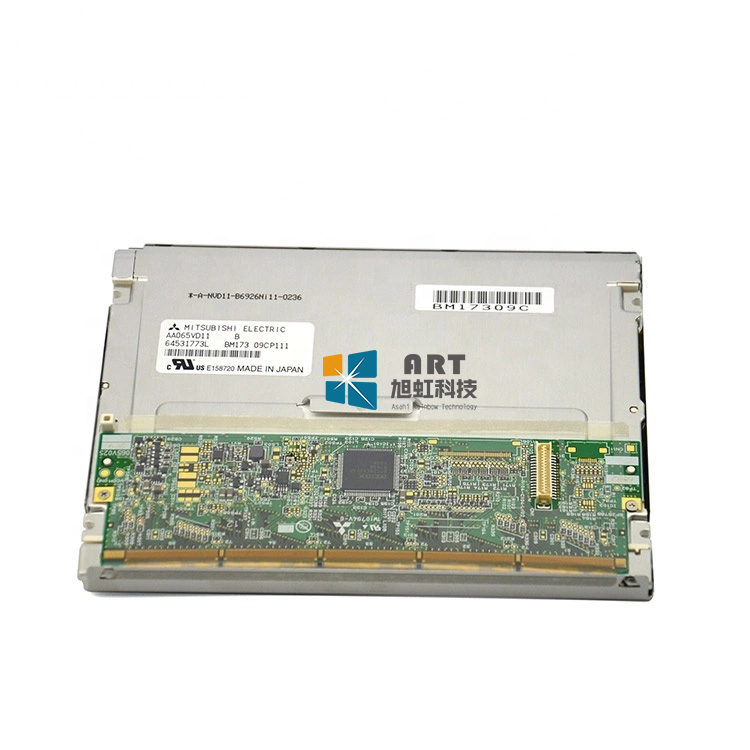

AA065VD11是三菱电机株式会社 (三菱，Mitsubishi) 推出的一款采用a-Si TFT-LCD技术的6.5吋液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。AA065VD11的工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。基于它宽温，超高亮度，背光易换，白光LED背光，寿命大于10万小时，180度翻转显示，表面雾面， NCM等特征，AA065VD11推荐使用于工业，户外高亮等产品。
AA065VD11作为一款TN，常白显示，透射式液晶模组产品，AA065VD11可以提供1300 cd/m²的显示亮度 600:1的透射对比度，以及80/80/80/60 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为6 o'clock，它的响应时间为6/19 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit灰阶信号，此产品可以显示262K颜色，其显示的色彩饱和度也达到了40% (NTSC)。背光方面此产品采用了2 strings WLED发光的侧入式光源(顶部)，光源的使用寿命为100K小时，不含背光驱动。AA065VD11采用了CMOS (1 ch, 6-bit)信号接口，总共31 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
AA065VD11于2012年Q1量产，当前生产状态为量产中。如果开发新产品想采用AA065VD11液晶模组，建议多了解一下关于AA065VD11的最新的生产状态信息和技术信息。AA065VD11所有参数值均以规格书为准，AA065VD11规格书和最新价格可以咨询杭州旭虹科技。
