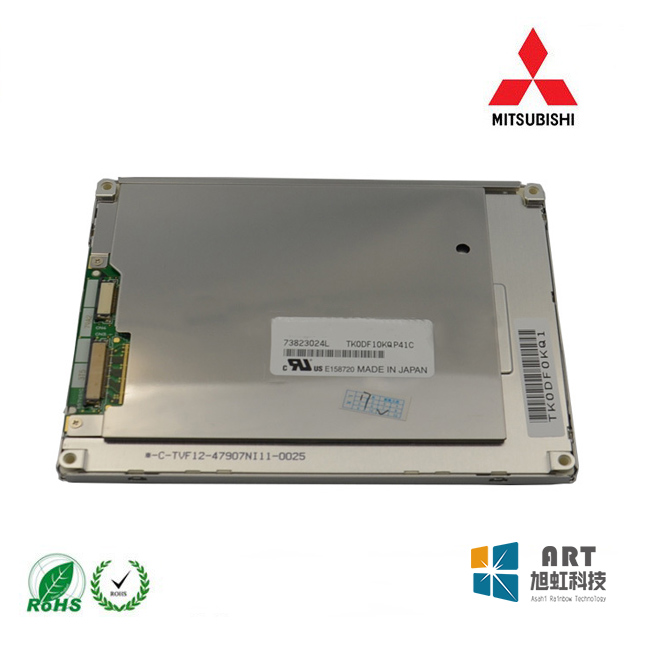

一、三菱5.7寸工业液晶模组AA057QD01--T1 应用详情
基本信息 : | 面板品牌 | 三菱（MITSUBISHI） | 面板型号 | AA057QD01--T1 |
| 面板尺寸 | 5.7英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
| RoHS状态 | RoHS | 耐振动性 | 1.0G (9.8 m/s²) | |
| 典型特征 : | 表面雾面，广视角，风景模式，带触摸屏，白光LED背光，背光寿命大宇10万小时，上/下/左/右翻转显示 | |||
二、三菱5.7寸工业液晶模组AA057QD01--T1结构详情
像素特征 : | 像素数量 | 320(RGB)×240 , QVGA | 点间距 | 0.120×0.360 mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.360×0.360 mm (H×V) | |
结构尺寸 : | 显示区域 | 115.2×86.4 mm (H×V) | 可视区域 | 119.2×90.4 mm (H×V) |
| 外观尺寸 | 144×104.6 mm (H×V) | 外观厚度 | 10.4 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 4:3 (H:V) | |||
触摸屏 : | 同时触点 | 控制器 | 接口 | 触摸技术 |
| -- | 不含控制器 | -- | 带触摸屏 (4线电阻屏) | |
| 安装孔位 : | Rear mounting holes (4-Φ2.6) | |||
| 其它特征 : | 重量 | 200g (Typ.) | 表面处理 | 雾面，Hard coating (2H) |
三、三菱5.7寸工业液晶模组AA057QD01--T1光学详情
基本信息 : | 面板亮度 | 360 cd/m² (Typ.) | 对比度 | 760:1 (Typ.) (透射) |
| 可视角度 | 80/80/80/60 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
| 最佳视角 | 12 o'clock | 反应时间 | 8/22 (Typ.)(Tr/Td) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.319 | 显示颜色 | 262K (6-bit) |
| 色域 | 50% NTSC (CIE1931) | 亮度变动 | 1.30 (Max.)(5 points) |
四、三菱5.7寸工业液晶模组AA057QD01电子详情
| 工作频率 : | 60Hz |
| 翻转扫描 : | 翻转 (水平/垂直) |
| 功率消耗 : | 1.8W (Typ.) |
五、三菱5.7寸工业液晶模组AA057QD01--T1背光详情
背光特征： | 灯管类型 | WLED | 灯管寿命 | 100K(Typ.) (Hours) | |
| 位置 | 侧入式光源 | ||||
接口特征 : | 类型 | 端子 | |||
| 灯管驱动 | 含LED驱动器 | ||||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 |
| 航空电子 | FI-S6P-HFE | 1.25 mm | 6 pins | 1 pcs | |
| 驱动电气 : | 电压输入 | 5.0±0.5V | 电流输入 | 300/400mA (Typ./Max.) | |
六、三菱5.7寸工业液晶模组AA057QD01--T1信号详情
| 信号系统 : | CMOS (1 ch, 6-bit) | 信号逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||
| 信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 70/100mA (Typ./Max.) | ||
| 接口特征 : | 类型 | 端子 | ||||
| 端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
| 京瓷 | 08-6260-033-340-829+ | 0.5 mm | 33 pins | 1 pcs | DRGB-33P1C6B-020A | |
三菱5.7寸工业液晶模组AA057QD01--T1概况：
AA057QD01--T1是(三菱，Mitsubishi) 推出的一款采用a-Si TFT-LCD技术的5.7英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，4线电阻触摸屏。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它带触摸屏，白光LED背光，寿命大于10万小时，带有LED驱动，上/下,左/右翻转显示，表面雾面， without NCM等特征，此型号推荐使用于工业。
AA057QD01--T1显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2×86.4 (宽×高) mm，可视尺寸为119.2×90.4 (宽×高) mm，外观尺寸为144×104.6 (宽×高) mm，表面处理为雾面，Hard coating (2H)，产品净重200g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为100K小时，含LED驱动器。AA057QD01--T1采用了CMOS (1 ch, 6-bit)信号接口，总共33 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
AA057QD01--T1于2012年Q1量产，当前生产状态为量产中。如果开发新产品想采用AA057QD01--T1液晶模组，建议多了解一下关于AA057QD01--T1的最新的生产状态信息和技术信息。AA057QD01--T1所有参数值均以规格书为准，AA057QD01--T1规格书和最新价格可以咨询杭州旭虹。
