一、三菱19寸带电容触摸高亮工业液晶模组AA190EA01-DE1应用特征
基本信息 : | 制造商 | MITSUBISHI | 面板型号 | AA190EA01-DE1 |
面板尺寸 | 19.0英寸 | 面板应用 | 工业，户外高亮 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | 1.0G (9.8 m/s²) | |
典型特征 : | 6/8位灰阶可选，广视角，风景模式，带触摸屏，超高亮度，白光LED背光，背光寿命大于10万小时，信号端子正装，180度翻转显示 | |||
二、三菱19寸带电容触摸高亮工业液晶模组AA190EA01-DE1结构详情
像素特征 : | 像素数量 | 1280(RGB)×1024 , SXGA | 点间距 | 0.098×0.294 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.294×0.294mm (H×V) | |
结构尺寸 : | 显示区域 | 376.32(H) × 301.056(V) mm | 可视区域 | 377.4(H) × 302.2(V)mm |
外观尺寸 | 434×359 mm (H×V) | 外观厚度 | 18.9(Typ.) mm | |
外观特征 :
| 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 5:4 (H:V) | 外观形状 | -- | |
触摸屏 | 同时触点 | 2点触摸 | 信号 | USB / UART |
控制器 | 含有控制器 | 触摸屏 | 带触摸屏 (投射电容式) | |
安装孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 2.94Kgs (Typ.) | 表面处理 | Clear，Hard coating (5H) |
三、三菱19寸带电容触摸高亮工业液晶模组AA190EA01-DE1光学详情
基础信息 : | 面板亮度 | 1200 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 4/12(Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | X:0.313; Y:0.329 | 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色域 | 50% NTSC (CIE1931) | 亮度变动 | 1.30 (Max.)(5 points) | |
显示性能 | 室外可视性 | 是 |
四、三菱19寸带电容触摸高亮工业液晶模组AA190EA01-DE1电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率消耗 : | 33.4W (Typ.) |
五、三菱19寸带电容触摸高亮工业液晶模组AA190EA01-DE1背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 100K(Typ.) (Hours) |
数量 | 4strings*2CN | 灯管形状 | 4串*2端子 | 位置 | 侧入式光源(顶部和底部) | |
灯管电气 : | 电压输入 | 30/36.3V (Typ./Max.) | 电流输入 | 130/140mA (Typ./Max.) | ||
接口特征 : | 类型 | 端子 | 灯管驱动 | 无 | ||
接口详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 | ||
1.0mm | 10 pins | 2 pcs | BLE-10PINS-NNCAACCAAC | |||
六、三菱19寸带电容触摸高亮工业液晶模组AA190EA01-DE1信号详情
信号系统 : | LVDS (2 ch, 6/8-bit) | ||||
信号电气 : | 输入电流 | 0.39/0.90A (Typ./Max.) | 输入电压 | 5.0V (Typ.) | |
接口特征 : | 类型 | 端子 | |||
端子详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 | |
1.0mm | 30 pins | 1 pcs | LVDS-30P2C8B-160L | ||
三菱19寸带电容触摸高亮工业液晶模组AA190EA01-DE1概况：

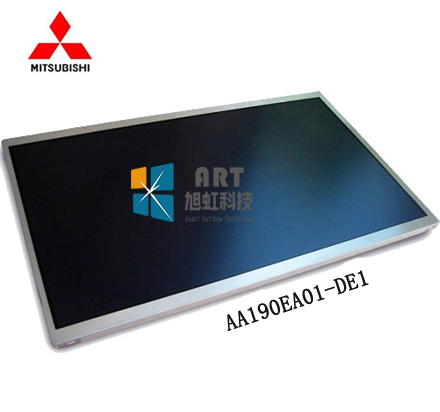

AA190EA01-DE1是三菱电机株式会社 (三菱，Mitsubishi) 推出的一款采用a-Si TFT-LCD技术的19.0吋液晶模组产品，AA190EA01-DE1装配有WLED背光，无背光驱动，带触摸屏 (投射电容式)。AA190EA01-DE1的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。基于它6/8位灰阶可选，广视角，风景模式，带触摸屏，超高亮度，白光LED背光，背光寿命大于10万小时，信号端子正装，180度翻转显示， NCM, Tape Bonding PCAP等特征，AA190EA01-DE1推荐使用于工业，户外高亮等产品。
AA190EA01-DE1作为一款TN，常白显示，透射式液晶模组产品，AA190EA01-DE1可以提供1200 cd/m²的显示亮度 800:1的透射对比度，以及80/80/80/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为6 o'clock，它的响应时间为4/12 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号，AA190EA01-DE1可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。AA190EA01-DE1背光采用了4 strings × 2CN WLED发光的侧入式光源(顶部和底部)，光源的使用寿命为100K小时，不含背光驱动。AA190EA01-DE1采用了LVDS (2 ch, 6/8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
AA190EA01-DE1于2013年Q4量产，当前生产状态为量产中。如果开发新产品想采用AA190EA01-DE1液晶模组，建议多了解一下关于AA190EA01-DE1的最新的生产状态信息和技术信息。AA190EA01-DE1所有参数值均以规格书为准，AA190EA01-DE1规格书和最新价格可以咨询杭州旭虹。
