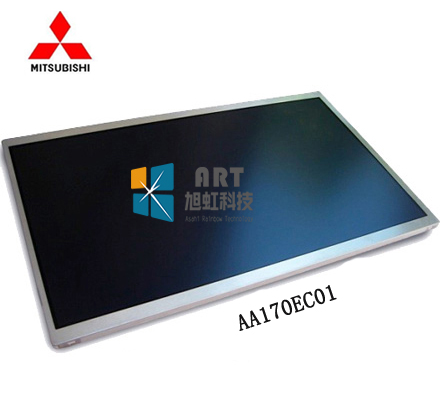

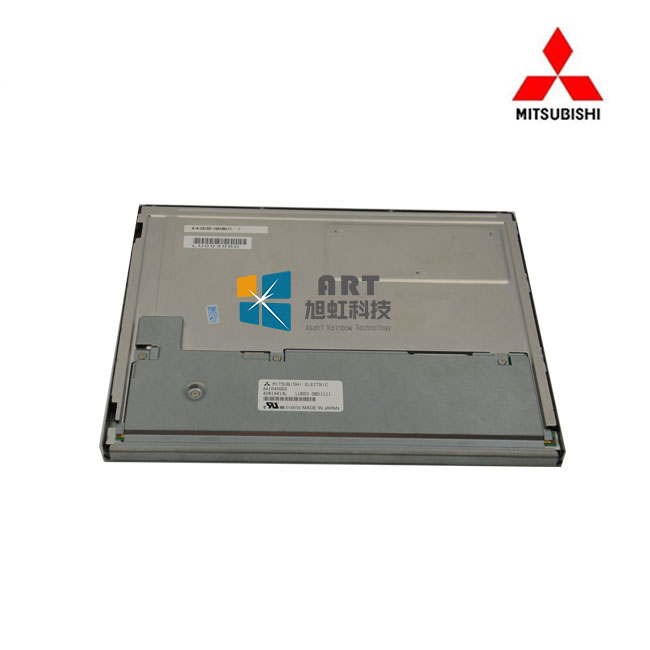

一、三菱17寸高亮度广视角液晶模组AA170EC01应用特征
基本信息 : | 制造商 | MITSUBISHI | 面板型号 | AA170EC01 |
面板尺寸 | 17英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -20~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | 1.0G (9.8 m/s²) | |
典型特征 : | 广色域，表面雾面，6/8位灰阶可选，广视角，风景模式，高亮度，白光LED背光，背光寿命大于10万小时，180度翻转显示，信号端子正装 | |||
二、三菱17寸高亮度广视角液晶模组AA170EC01结构详情
像素特征 : | 像素数量 | 1280(RGB)×1024 , SXGA | 点间距 | 0.088×0.264 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.264×0.264 mm (H×V) | |
结构尺寸 : | 显示区域 | 337.92×270.336 mm (H×V) | 可视区域 | 341.6×274.0 mm (H×V) |
外观尺寸 | 358.5×296.5 mm (H×V) | 外观厚度 | 16.9 (Typ.) mm | |
外观特征 :
| 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 5:4 (H:V) | 外观形状 | -- | |
安装孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 1.36Kgs (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、三菱17寸高亮度广视角液晶模组AA170EC01光学详情
基础信息 : | 面板亮度 | 600 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 80/80/60/80(Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 6/19(Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | X:0.313; Y:0.329 | 显示颜色 | 262K/16.7M (6-bit / 8-bit ) |
色域 | 72% NTSC (CIE1931) | 亮度变动 | 1.30 (Max.)(5 points) |
四、三菱17寸高亮度广视角液晶模组AA170EC01电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率消耗 | 12.1W (Typ.) |
五、三菱17寸高亮度广视角液晶模组AA170EC01背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | No | 灯管寿命 | 100K(Typ.) (Hours) |
数量 | 4strings | 灯管形状 | 4串 | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 24/29.0V (Typ./Max.) | 电流输入 | 110/120mA (Typ./Max.) | ||
接口特征 : | 类型 | 端子 | 灯管驱动 | 无 | ||
接口详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 | ||
1.0mm | 10 pins | 1 pcs | BLE-10PINS-NNCAACCAAC | |||
六、三菱17寸高亮度广视角液晶模组AA170EC01信号详情
信号系统 : | LVDS (2 ch, 6/8-bit) | ||||
信号电气 : | 输入电流 | 450/300mA (Typ.)(3.3V/5.0V) | 输入电压 | 3.3/5.0V (Typ.)(VCC) | |
接口特征 : | 类型 | 端子 | |||
端子详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 | |
1.0 mm | 30 pins | 1 pcs | LVDS-30P2C8B-160L | ||
三菱17寸高亮度广视角液晶模组AA170EC01概况：
AA170EC01是三菱 (Mitsubishi)推出的一款17.0英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。AA170EC01工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。AA170EC01特征为: 广色域，表面雾面，6/8位灰阶可选，广视角，风景模式，高亮度，白光LED背光，背光寿命大于10万小时，信号端子正装，180度翻转显示， NCM。AA170EC01推荐应用于工业。
AA170EC01作为一款TN，常白显示，透射式液晶模组产品，AA170EC01可以提供600 cd/m²的显示亮度 800:1的透射对比度，以及80/80/60/80 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为6 o'clock，它的响应时间为6/19 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 8-bit灰阶信号，AA170EC01可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了72% (CIE1931)。AA170EC01背光采用了4 strings WLED发光的侧入式光源，光源的使用寿命为100K小时，不含背光驱动。AA170EC01采用了LVDS (2 ch, 6/8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3/5.0V (Typ.)(VCC)。它的典型垂直刷新率Fv为60Hz。
AA170EC01于2013年Q2量产，当前生产状态为量产中。如果开发新产品想采用AA170EC01液晶模组，建议多了解一下关于AA170EC01的最新的生产状态信息和技术信息，AA170EC01所有参数值均以规格书为准，AA170EC01规格书和最新价格可以咨询杭州旭虹。
