生产状态：该型号已由三菱（Mitsubishi）原厂停产。
库存状态：历史库存会随订单变化，当前库存请联系确认；有少量库存的型号售完后不再补货。
替代选型：若原型号无库存，我们可以根据尺寸、分辨率、接口、外形尺寸、背光和工作温度等参数协助推荐兼容替代型号。替代前需要核对接口针脚、结构尺寸及驱动时序，不能仅凭尺寸和分辨率判断兼容。

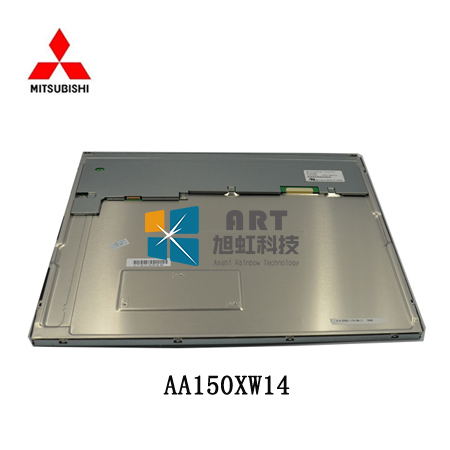

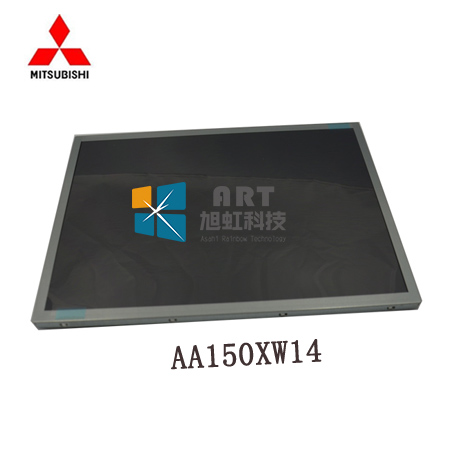

一、三菱15寸超高亮度工控液晶模组AA150XW14应用特征
基本信息 : | 制造商 | MITSUBISHI | 面板型号 | AA150XW14 |
面板尺寸 | 15英寸 | 面板应用 | 工业，高亮 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | 1.0G (9.8 m/s²) | |
典型特征 : | 广色域，6/8位灰阶可选，广视角，风景模式，宽温，超高亮度，白光LED背光，背光寿命大于10万小时，180度翻转显示 | |||
二、三菱15寸超高亮度工控液晶模组AA150XW14结构详情
像素特征 : | 像素数量 | 1024(RGB)×768 , XGA | 点间距 | 0.099×0.297 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.297×0.297 mm (H×V) | |
结构尺寸 : | 显示区域 | 304.1×228.1 mm (H×V) | 可视区域 | 308.1×232.1 mm (H×V) |
外观尺寸 | 326×255 mm (H×V) | 外观厚度 | 10.5±0.5 mm | |
外观特征 :
| 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观形状 | -- | |
安装孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 900g (Typ.) | 表面处理 | Clear，Hard coating (3H) |
三、三菱15寸超高亮度工控液晶模组AA150XW14光学详情
基础信息 : | 面板亮度 | 1000 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 85/85/85/85(Typ.)(CR≥10) | 光学模式 | IPS，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 12/12(Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | X:0.313; Y:0.329 | 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色域 | 72% NTSC (CIE1931) | 亮度变动 | 1.30 (Max.)(5 points) | |
显示性能 | 室外可视 | 是 | ||
四、三菱15寸超高亮度工控液晶模组AA150XW14电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率消耗 : | 15.9W (Typ.) |
五、三菱15寸超高亮度工控液晶模组AA150XW14背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 100K(Typ.) (Hours) |
数量 | 5 strings | 灯管形状 | 5串 | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 24.0/28.0V (Typ./Max.) | 电流输入 | 130/140mA (Typ./Max.) | ||
接口特征 : | 类型 | 端子 | 灯管驱动 | 无 | ||
接口详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 | ||
1.0mm | 10 pins | 1 pcs | BLE-10PINS-NNCAACCAAC | |||
六、三菱15寸超高亮度工控液晶模组AA150XW14信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | ||||
信号电气 : | 输入电流 | 450/850mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | |
接口特征 : | 类型 | 端子 | |||
端子详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 | |
1.25 mm | 20 pins | 1 pcs | LVDS-20P1C8B-010H | ||
一、三菱15寸超高亮度工控液晶模组AA150XW14应用特征
基本信息 : | 制造商 | MITSUBISHI | 面板型号 | AA150XW14 |
面板尺寸 | 15英寸 | 面板应用 | 工业，高亮 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | 1.0G (9.8 m/s²) | |
典型特征 : | 广色域，6/8位灰阶可选，广视角，风景模式，宽温，超高亮度，白光LED背光，背光寿命大于10万小时，180度翻转显示 | |||
二、三菱15寸超高亮度工控液晶模组AA150XW14结构详情
像素特征 : | 像素数量 | 1024(RGB)×768 , XGA | 点间距 | 0.099×0.297 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.297×0.297 mm (H×V) | |
结构尺寸 : | 显示区域 | 304.1×228.1 mm (H×V) | 可视区域 | 308.1×232.1 mm (H×V) |
外观尺寸 | 326×255 mm (H×V) | 外观厚度 | 10.5±0.5 mm | |
外观特征 :
| 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观形状 | -- | |
安装孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 900g (Typ.) | 表面处理 | Clear，Hard coating (3H) |
三、三菱15寸超高亮度工控液晶模组AA150XW14光学详情
基础信息 : | 面板亮度 | 1000 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 85/85/85/85(Typ.)(CR≥10) | 光学模式 | IPS，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 12/12(Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | X:0.313; Y:0.329 | 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色域 | 72% NTSC (CIE1931) | 亮度变动 | 1.30 (Max.)(5 points) | |
显示性能 | 室外可视 | 是 | ||
四、三菱15寸超高亮度工控液晶模组AA150XW14电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率消耗 : | 15.9W (Typ.) |
五、三菱15寸超高亮度工控液晶模组AA150XW14背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 100K(Typ.) (Hours) |
数量 | 5 strings | 灯管形状 | 5串 | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 24.0/28.0V (Typ./Max.) | 电流输入 | 130/140mA (Typ./Max.) | ||
接口特征 : | 类型 | 端子 | 灯管驱动 | 无 | ||
接口详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 | ||
1.0mm | 10 pins | 1 pcs | BLE-10PINS-NNCAACCAAC | |||
六、三菱15寸超高亮度工控液晶模组AA150XW14信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | ||||
信号电气 : | 输入电流 | 450/850mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | |
接口特征 : | 类型 | 端子 | |||
端子详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 | |
1.25 mm | 20 pins | 1 pcs | LVDS-20P1C8B-010H | ||
页面信息用于选型初筛，不构成实时库存、价格、交期、认证或永久供货承诺。
