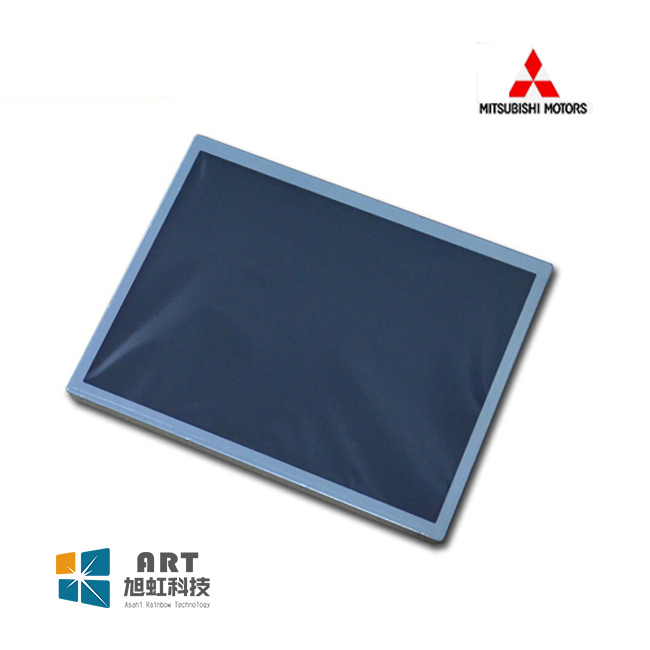

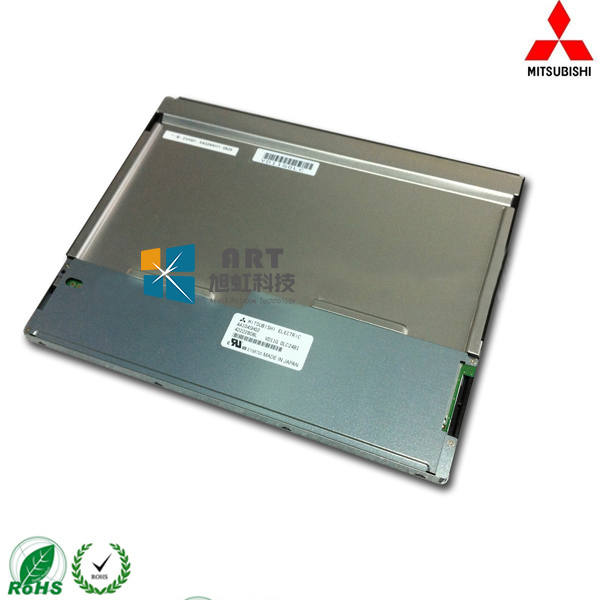

AA104XF02

您现在的位置:首页 > 液晶屏产品 > 三菱液晶屏 > 10.4寸 >
  • AA104XF02价格
  • AA104XF02规格书datesheet
  • 型号:AA104XF02
  • 品牌:三菱/MITSUBISHI
  • 尺寸:10.4寸
  • 分辨率:800(RGB)×600 , SVGA
  • 亮度:600 cd/m² (Typ.)
  • 视角:80/80/80/60 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:700:1 (Typ.) (透射)
  • 工作温度:-30 ~ 80 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 一、三菱10.4寸宽温高亮车载液晶模组AA104XF02应用特征



    基本信息:

    制造商

    MITSUBISHI

    面板型号

    AA104XF02

    面板尺寸

    10.4英寸

    面板应用

    车载显示,户外高亮

    面板类型

    a-Si TFT-LCD , 液晶模组





    工作环境:

    工作温度

    -30 ~ 80 °C

    存储温度

    -30 ~ 80 °C

    RoHS状态

    RoHS

    抗振性能

    1.0G (9.8 m/s²)

    典型特征:

    表面雾面,6/8位灰阶可选,广视角,风景模式,宽温,高亮度,白光LED背光,背光寿命大于10万小时,180度翻转显示


    二、三菱10.4寸宽温高亮车载液晶模组AA104XF02详情



    像素特征 :

    像素数量

    800(RGB)×600 , SVGA

    点间距

    0.088×0.264 (H×V)mm

    像素布局

    RGB垂直条状

    像素间距

    0.264×0.264 (H×V)mm



    结构尺寸 :

    显示区域

    211.2(H) × 158.4(V)mm

    可视区域

    215.4×161.8 mm (H×V)

    外观尺寸

    230×180.2 mm (H×V)

    外观厚度

    11.0±0.5 mm

    外观特征 :



    外观形状

    平面矩形

    风景肖像

    风景模式

    宽高比

    4:3 (H:V)

    外观形状

    --

    安装孔位 :

    Side mounting holes (4-M3) on left, right bezel



    其它特征 :

    重量

    610g (Typ.)

    表面处理

    雾面,Hard coating (3H)



    三、三菱10.4寸宽温高亮车载液晶模组AA104XF02 光学详情



     基础信息 :

    面板亮度

    600 cd/m² (Typ.)

    对比度

    700:1 (Typ.) (透射)

    可视角度

    80/80/80/60 (Typ.)(CR≥10)

    光学模式

    TN,常白显示,透射式

    最佳视角

    6 o'clock

    反应时间

    4/12 (Typ.)(Tr/Td) (ms)



    色彩性能 :

    白色色度

    X:0.313; Y:0.329

    显示颜色

    262K/16.7M (6-bit / 6-bit + Hi-FRC)

    色域

    40% NTSC (CIE1931)

    亮度变动

    1.30 (Max.)(5 points)



    四、三菱10.4寸宽温高亮车载液晶模组AA104XF02电子详情

    工作频率 :

    60Hz

    翻转扫描 :

    翻转 (180°)

    功率消耗 :

    5.3W (Typ.)



    五、三菱10.4寸宽温高亮车载液晶模组AA104XF02背光详情

    背光特征 :

    灯管类型

    WLED

    是否可换

    No

    灯管寿命

    100K(Typ.) (Hours)

    数量

    -

    灯管形状

    -

    位置

    侧入式光源

    灯管电气 :

    电压输入

    12.0±1.2V

    电流输入

    350/430mA (Typ./Max.)

    接口特征 :

    类型

    端子

    灯管驱动

    接口详情 :

    脚间距

    Pin 数量

    数量

    脚定义

    1.25 mm

    6 pins

    1 pcs

    -



    六、三菱10.4寸宽温高亮车载液晶模组AA104XF02信号详情

    信号系统 :

    LVDS (1 ch, 6/8-bit)

    信号电气 :

    输入电流

    310/490mA (Typ./Max.)

    输入电压

    3.3V (Typ.)

    接口特征 :

    类型

    端子

    端子详情 :

    脚间距

    Pin 数量

    数量

    脚定义

    1.25 mm

    20 pins

    1 pcs

    LVDS-20P1C8B-010H


  • 三菱10.4寸宽温高亮车载液晶模组AA104XF02概况:

    AA104XF02是三菱电机株式会社 (三菱,Mitsubishi) 推出的一款采用a-Si TFT-LCD技术的10.4吋液晶模组产品,AA104XF02装配有WLED背光,含LED驱动器背光驱动,无触摸。AA104XF02的工作温度为 -30 ~ 80°C,存储温度为 -30 ~ 80°C,耐振动性为1.0G (9.8 m/s²)。基于它表面雾面,6/8位灰阶可选,广视角,风景模式,宽温,高亮度,白光LED背光,背光寿命大于10万小时,180度翻转显示, NCM等特征,AA104XF02推荐使用于工业等产品。



    AA104XF02作为一款TN,常白显示,透射式液晶模组产品,AA104XF02可以提供600 cd/m²的显示亮度 700:1的透射对比度,以及80/80/80/60 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为6 o'clock,它的响应时间为4/12 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号,AA104XF02可以显示262K/16.7M颜色,其显示的色彩饱和度也达到了40% (CIE1931)。AA104XF02背光采用了WLED发光的侧入式光源,光源的使用寿命为100K小时,含LED驱动器。AA104XF02采用了LVDS (1 ch, 6/8-bit)信号接口,总共20 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    AA104XF02于2012年Q4量产,当前生产状态为量产中。如果开发新产品想采用AA104XF02液晶模组,建议多了解一下关于AA104XF02的最新的生产状态信息和技术信息。AA104XF02所有参数值均以规格书为准,AA104XF02规格书和最新价格可以咨询杭州旭虹。
