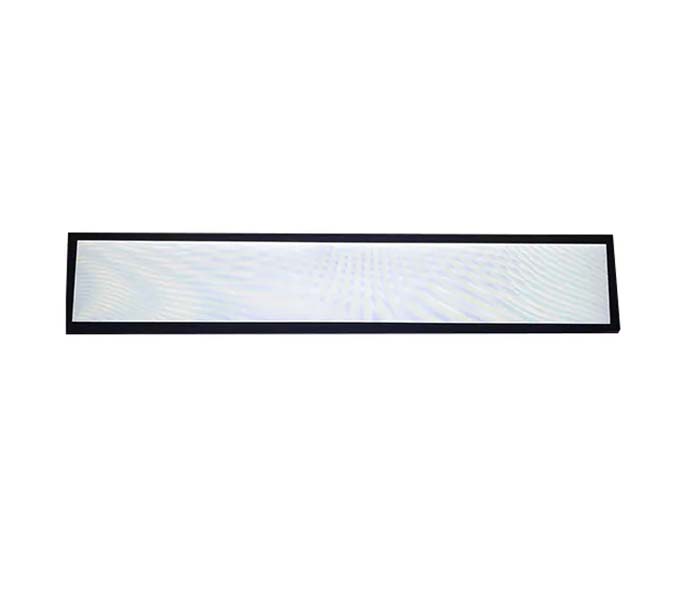

1. 群创液晶模组S366AJ1-LE1 应用详情
基本信息 : | 品牌 | INNOLUX | Model | S366AJ1-LE1 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | 适用于 | 数字标牌，切割条形屏，户外高亮 | |
屏幕尺寸 | 36.6吋 (原生条屏) | |||
最大额定值 : | 存储温度 | -20 ~ 60 °C | 工作温度 | -20 ~ 60 °C |
RoHS | RoHS | 抗振能力 | - | |
典型特征 : | Srgb,风景模式/肖像模式，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，超宽屏，表面雾面 | |||
2. 群创液晶模组S366AJ1-LE1 结构详情
像素特征 : | 分辨率 | 1920(RGB)×290 | 像素配置 | RGB垂直条状 | |
点间距(W×H) | 0.1596×0.4788 mm | 像素间距(W×H) | 0.4788×0.4788 mm [53PPI] | ||
结构尺寸 : | 显示尺寸 | 919.296(W)×138.852(H) mm | 外观尺寸 | 951.3(W)×170.8(H) mm | |
可视尺寸 | 923.3(W)×142.8(H) mm | 外观厚度 | 11.4±1.0 mm | ||
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景 / 肖像模式 | |
宽高比(W:H) | >3:1 | 外观形状 | - | ||
安装方式 : | Side mounting holes, Rear mounting holes | ||||
其它详情 : | 重量 | 2.95±0.15Kgs | 表面处理 | 雾面 (Haze 1%)，Hard coating (3H) | |
3. 群创液晶模组S366AJ1-LE1 光学详情
基本信息 :: | 亮度 | 1000 cd/m² (Typ.) | Contrast Ratio | 5000:1 (Typ.) (Transmissive) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | Display Mode | Super MVA，常黑显示，透射式 | |
最佳角度 | 全视角 | Response(ms) | 11 (Typ.)(G to G) ms | |
色彩性能 : | 色度 | Wx:0.280; Wy:0.290 | 颜色数量 | 16.7M (8-bit) |
色温 | 9969K | 白场变动 | 1.30 (Max.)(5 points) | |
1931色域 : | NTSC Ratio | 73% | sRGB覆盖率 | 98% |
Adobe RGB覆盖率 | 76% | DCI-P3覆盖率 | 76% | |
Rec.2020覆盖率 | 54% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能： | 阳光下可视性 | 是 | 透射率 | - |
4. 群创液晶模组S366AJ1-LE1 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
5. 群创液晶模组S366AJ1-LE1 信号详情
信号电气 :
| 输入电压 | 12.0V (Typ.) | 输入电流 | 0.31/0.38A (Typ./Max.) | ||
功耗 | 3.59/3.95W (Typ./Max.) | |||||
信号接口 | LVDS (2 ch, 8-bit) | Logic Voltage | - | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
禾昌 | 187059-51221 | 1 pcs | 0.5 mm | 51 pins | ||
6. 群创液晶模组S366AJ1-LE1 发光详情
灯管特征: | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源 |
数量 | - | 灯管形状 | - | 寿命 | 50K(Min.) Hours | |
接口特征: | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 脚定义 |
瀚荃 | CI0114M1HR0-LA-NH | 2.0 mm | 14 pins | 1pcs | ||
背光驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电流: | 1.4/1.6A (Typ./Max.) | 输入电压 | 24.0±1.2V | ||
功耗 | 34/39.5W (Typ./Max.) | |||||
7. 群创液晶模组S366AJ1-LE1 包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | G.W (kgs) |
10 | 1070×590×302 | 34.00 |
群创液晶模组S366AJ1-LE1概况：
S366AJ1-LE1 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的36.6吋液晶模组产品，装配有WLED背光，含LED驱动器背光驱动，
无触摸。工作温度为 -20 ~ 60°C，存储温度为 -20 ~ 60°C。基于它sRGB，风景模式 / 肖像模式，超高亮度，白光LED背光，寿命大于5万小时，
含LED驱动器，超宽屏，表面雾面， Liquid crystal: High Tni LC (110℃)等特征，S366AJ1-LE1推荐使用于数字标牌，户外高亮，切割条形屏等产品。
S366AJ1-LE1作为一款Super MVA，常黑显示，透射式液晶模组产品，S366AJ1-LE1可以提供1000 cd/m²的显示亮度 5000:1的透射对比度，
以及89/89/89/89 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为11 (Typ.)(G to G) ms。由于每个像素点
采用了8-bit灰阶信号，此产品可以显示16.7M颜色，其显示的色彩饱和度也达到了72% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源，
光源的使用寿命为50K小时，含LED驱动器。S366AJ1-LE1采用了LVDS (2 ch, 8-bit)信号接口，总共51 pins，采用端子连接，驱屏电压为12.0V (Typ.)。
它的典型垂直刷新率Fv为60Hz。
如果开发新产品想采用S366AJ1-LE1液晶模组，建议多了解一下关于S366AJ1-LE1的最新的生产状态信息和技术信息。S366AJ1-LE1所有参数值
均一规格书为准，S366AJ1-LE1规格书和最新价格可以咨询杭州旭虹科技。
