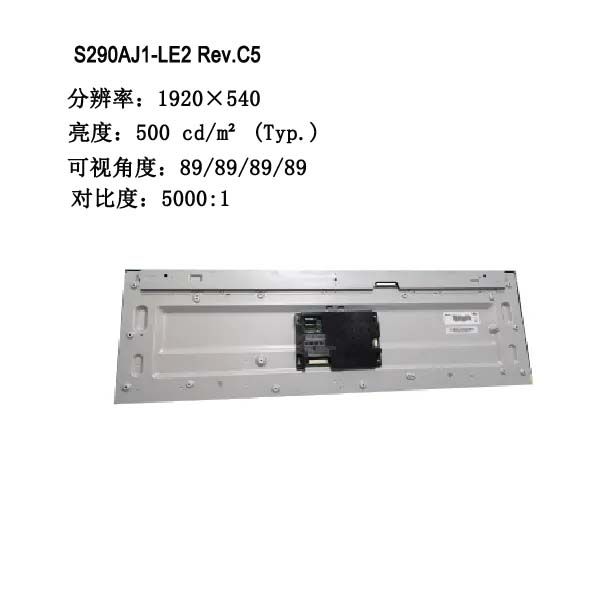

1. 群创液晶模组S290AJ1-LE2 Rev.C5 应用详情
基本信息 : | 品牌 | INNOLUX | Model | S290AJ1-LE2 Rev.C5 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | 适用于 | 数字标牌，切割条形屏 | |
屏幕尺寸 | 28.6吋 (32.0吋 1/2切割) | |||
最大额定值 : | 存储温度 | -20 ~ 60 °C | 工作温度 | -20 ~ 60 °C |
RoHS | RoHS | 抗振能力 | - | |
典型特征 : | 风景模式/肖像模式，白光LED背光，寿命大于5万小时，含LED驱动器，超宽屏，表面雾面 | |||
2. 群创液晶模组S290AJ1-LE2 Rev.C5 结构详情
像素特征 : | 分辨率 | 1920(RGB)×540 | 像素配置 | RGB垂直条状 | |
点间距(W×H) | 0.12125×0.36375 mm | 像素间距(W×H) | 0.36375×0.36375 mm [69PPI] | ||
结构尺寸 : | 显示尺寸 | 698.4(W)×196.425(H) mm | 外观尺寸 | 720.8(W)×226.3(H) mm | |
可视尺寸 | 702.4(W)×200.4(H) mm | 外观厚度 | 14.0/26.8 (Typ./Max.) mm | ||
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景 / 肖像模式 | |
宽高比(W:H) | >3:1 | 外观形状 | - | ||
安装方式 : | Rear mounting holes (17-M3) | ||||
其它详情 : | 重量 | 2.52±0.126Kgs | 表面处理 | 雾面 (Haze 2.4%)，Hard coating (3H) | |
3. 群创液晶模组S290AJ1-LE2 Rev.C5 光学详情
基本信息 :: | 亮度(cd/m²) | 500 cd/m² (Typ.) | Contrast Ratio | 1000:1 (Typ.) (Transmissive) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | Display Mode | AHVA, Normally Black, Transmissive | |
最佳角度 | 全视角 | Response(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 16.7M (8-bit) |
色温 | 6485K | 白场变动 | 1.30 (Max.)(5 points) | |
1931色域 : | NTSC Ratio | 70% | sRGB覆盖率 | 96% |
Adobe RGB覆盖率 | 72% | DCI-P3覆盖率 | 72% | |
Rec.2020覆盖率 | 52% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4. 群创液晶模组S290AJ1-LE2 Rev.C5 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
5. 群创液晶模组S290AJ1-LE2 Rev.C5 信号详情
信号电气 :
| 输入电压 | 12.0V (Typ.) | 输入电流 | 0.46/0.51A (Typ./Max.) | ||||
功耗 | 5.23/5.83W (Typ./Max.) | |||||||
信号接口 | LVDS (2 ch, 8-bit) | Logic Voltage | - | |||||
接口特征 : | 位置 | - | 类型 | 端子 | ||||
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 | ||
禾昌 | 187059-51221 | 1 pcs | 0.5 mm | 51 pins | LVDS-51P2C8B-049B | |||
6. 群创液晶模组S290AJ1-LE2 Rev.C5 发光详情
灯管特征: | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源 |
数量 | - | 灯管形状 | - | 寿命 | 50K(Min.) Hours | |
接口特征: | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 脚定义 |
瀚荃 | CI0114M1HR0-LA | 2.0 mm | 14 pins | 1pcs | ||
背光驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电流: | 0.88/1.00A (Typ./Max.) | 输入电压 | 24.0±1.2V | ||
功耗 | 21/24W (Typ./Max.) | |||||
7. 群创液晶模组S290AJ1-LE2 Rev.C5 包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | G.W (kgs) |
11 | 826×563×316.5 | 32.00 |
