1、我公司AT070TN94为群创光电原厂原装全新液晶屏A规液晶屏；质量符合群创光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
AT070TN94設計變更，因群创光电產能配置將模組生產廠區從南京移至寧波 ，AT070TN94 CELL FAB从FabT0转移到FAB T1，LCM生产基地从南京转移到宁波,
1、 切換時間 Change of Time Sample SKD:2023/9~2023/10 MP SKD:2024/1-2024/3
生产还需要之前版本的，建议近期多做备货，目前AT070TN94货源还是充足的
一、群创7寸液晶模组AT070TN94应用特征
基本信息 : | 制造商 | 群创 | 面板型号 | AT070TN94 |
面板尺寸 | 7.0" | 面板应用 | 车载显示，便携式DVD | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
RoHS状态 | RoHS | 耐振动性 | 3.0G (29.4 m/s²) | |
典型特征 : | 表面雾面，6/8位灰阶可选，风景模式，宽温，白光LED背光，宽屏，上/下/左/右翻转显示 | |||
二、群创7寸液晶模组AT070TN94结构详情
像素特征 : | 像素数量 | 800(RGB)×480 ,WVGA | 点间距 | 0.0642×0.1790 mm (W×H) |
像素布局 | RGB垂直条状 | 像素间距 | 0.1926×0.1790 mm (W×H) | |
结构尺寸 : | 显示区域 | 154.08×85.92mm (W×H) | 可视区域 | 156.7×89.1 mm(W×H) |
外观尺寸 | 165×100 mm (H×V) | 外观厚度 | 5.7±0.3 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:9 (H:V) | 外观形状 | -- | |
其它特征 : | 重量 | 154g (Typ.) | 表面处理 | 雾面 |
三、群创7寸液晶模组AT070TN94光学详情
基本信息 : | 面板亮度 | 400 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/50/70 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 25 (Typ.)(Tr+Tf) (ms) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.7M (6-bit / 6-bit +Dithering) |
色域 | 50% NTSC (CIE1931) | 亮度变动 | 1.33/1.43 (Typ./Max.)(9 points) |
四、群创7寸液晶模组AT070TN94电子详情
| 功率总耗 | 1.90W (Typ.) |
翻转扫描 : | 翻转 (水平/垂直) |
| 时序控制 (T-CON) : | Embedded T-CON |
| 驱动IC: | COG NT39419, TN52001 |
五、群创7寸液晶模组AT070TN94背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) | ||
数量 | 3S9P | 灯管形状 | 阵列 | 位置 | 侧入式光源 | |||
灯管电气 : | 电压输入 | 9.3±0.9V | 电流输入 | 170/180/200mA (Min./Typ./Max.) | ||||
功耗 | 1.674W (Typ.) | |||||||
接口特征 : | 类型 | 包含在屏信号接口中 | 灯管驱动 | 无 | ||||
六、群创7寸液晶模组AT070TN94信号详情
信号系统 : | Parallel RGB (1 ch, 6/8-bit) | |||||
信号电气 : | 电压输入 | 3.3/10.3/16/-7V (Typ.)(VCC/AVDD/VGH/VGL) | 电流输入 | 4.0/29.0/0.2/0.2mA (Typ.)(ICC/IAVDD/IGH/IGL) | ||
| 信号逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
| 功耗 | 226mW (Typ.) | |||||
接口特征 : | 类型 | FPC | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
航空电子 | 0.5 mm | 50pins | 1 pcs | DRGB-50P1C8B-115A | ||
七、群创7寸液晶模组AT070TN94包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
50 pcs / 箱 | 10.68± 0.53 Kgs | 530×355×255 mm (L×W×H) |

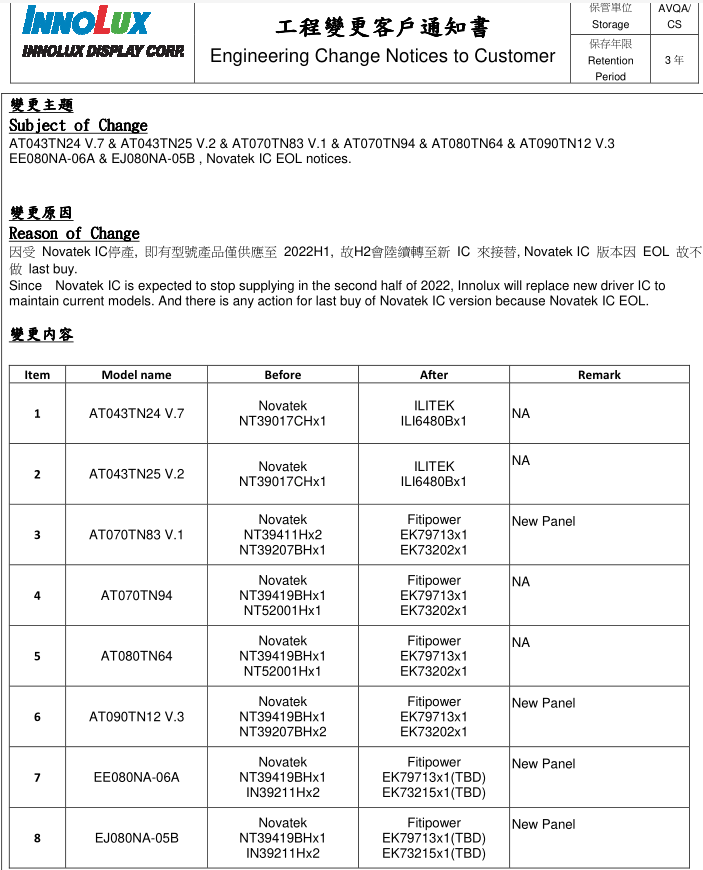

群创光电变更客户通知书截图如下：

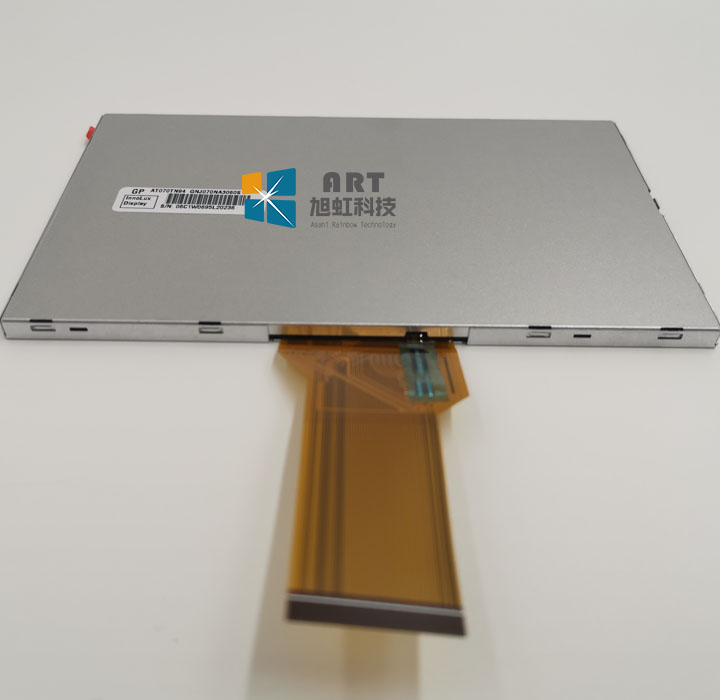

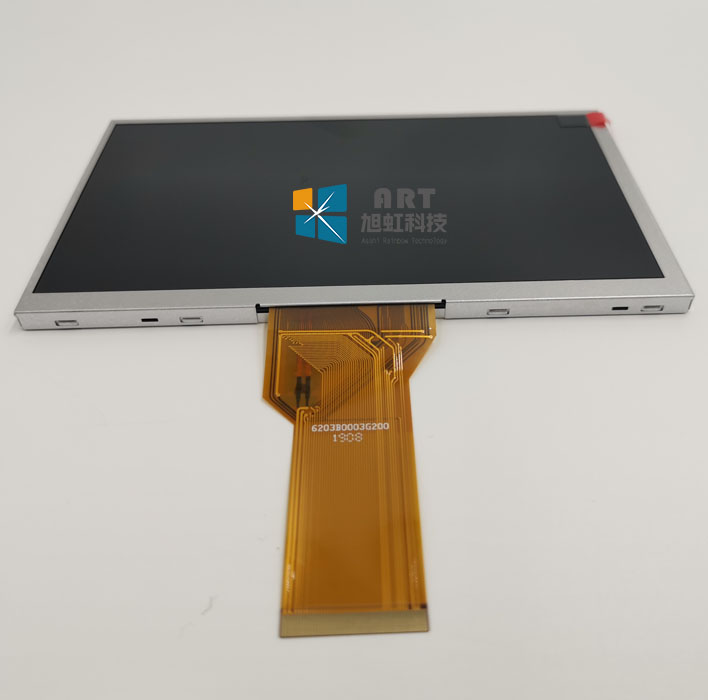

群创7寸液晶模组AT070TN94概况：
AT070TN94是群创 (Innolux)推出的一款7.0英寸a-Si TFT-LCD液晶模组，它装配有WLED背光，无背光驱动，无触摸。工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C。表面雾面，6/8位灰阶可选，风景模式，宽温，白光LED背光，宽屏，上/下,左/右翻转显示， DE/SYNC mode selectable; 2 in 1 FPC。推荐应用便携式DVD，车载显示。
AT070TN94作为一款TN，常白显示，透射式液晶模组产品，AT070TN94可以提供400 cd/m²的显示亮度 500:1的透射对比度，以及70/70/50/70 (Typ.)(CR≥10)(左/右/上/下)的可视角度，最佳观看角度为6 o'clock，它的响应时间为25 (Typ.)(Tr+Tf) ms。由于每个像素点采用了6-bit / 6-bit + Dithering灰阶信号，此产品可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。背光方面此产品采用了3S9P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。AT070TN94采用了Parallel RGB (1 ch, 6/8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)。
AT070TN94于2009年Q4量产，当前生产状态为量产中。如果开发新产品想采用AT070TN94液晶模组，建议多了解一下关于AT070TN94的最新的生产状态信息和技术信息，AT070TN94所有参数值均以规格书为准，AT070TN94规格书和最新价格可以咨询杭州旭虹科技。
